Образец заключения экспертизы покрытия из резиновой крошки в парке

Кратко о заключении

В этом заключении я исследовал состояние универсального покрытия из резиновой крошки на объекте благоустройства в Октябрьске. Осмотр показал, что на верхней, средней и части нижней площадки покрытие находится в исправном состоянии, а повреждения выявлены на склоне и нижнем ярусе. В ходе исследования были установлены причины разрушений и сделан вывод о связи дефектов с размывом, демонтажем покрытия и неудовлетворительным состоянием бетонного основания.

Локация:

Октябрьск

Объект:

Резиновое покрытие

Дата осмотра:

17.06.2022

Срок проведения:

27 дней

Объем:

68 листов

Фотоотчёт:

78 фото

Важно! Данный образец заключения экспертизы представлен в информационных и ознакомительных целях. Отдельные сведения об объекте исследования, заказчиках, месте и времени проведения экспертизы скрыты или изменены. В связи с обновлением нормативно-технической базы и законодательства часть ссылок и формулировок в документе может быть неактуальной.

В спорах о качестве покрытий часто пытаются назначить виноватого уже по одному внешнему виду дефекта. На практике этого недостаточно. Повреждение нужно не только зафиксировать, но и понять, при каких условиях оно возникло и что именно к нему привело.

Этот пример как раз об этом. Чтобы разобраться в причине разрушения, пришлось смотреть не только на само покрытие, но и на основание, примыкания, рельеф, условия эксплуатации и состояние прилегающего грунта. Только такой разбор позволяет понять, какие выводы подтверждаются обследованием и какие претензии действительно имеют под собой основание.

С каким спором по покрытию ко мне обратились

После устройства покрытия из резиновой крошки на общественной территории в Октябрьске между ООО «Генподрядчик» и ООО «Субподрядчик» возник спор о качестве выполненных работ. Генподрядчик заявил, что на объекте есть недостатки, которые нужно устранить.

В таких ситуациях по одной претензии выводы делать нельзя. Сначала нужно выйти на объект и посмотреть, что есть в натуре: где покрытие действительно повреждено, в каком состоянии находятся разные участки и можно ли связывать выявленные проблемы именно с качеством работ по устройству покрытия.

По существу нужно было ответить на три вопроса:

Есть ли на покрытии дефекты и повреждения?
Если они есть, то по какой причине появились?
Нужно ли выполнять работы, которых потребовал генподрядчик, и можно ли их выполнить в том состоянии, в котором объект находился на момент осмотра?

Какие документы я изучил перед экспертизой

Перед выездом на объект я поднял не только претензию по покрытию, но и весь базовый комплект документов, который позволял понять, что именно должен был сделать подрядчик и что ему ставили в вину уже после сдачи работ.

Для исследования были важны:

договор подряда с приложениями;
дополнительное соглашение;
универсальный передаточный документ;
требование об устранении недостатков;
ответ на это требование;
информационное письмо по спору;
фотографии объекта, сделанные в процессе выполнения работ.

Из документов сразу читалась основа спора. По договору ООО «Субподрядчик» должно было устроить универсальное покрытие из резиновой крошки толщиной 15 мм на открытом воздухе на площади 850 м². По универсальному передаточному документу ООО «Генподрядчик» приняло 770 м² покрытия.

Для дальнейшего анализа это была важная исходная точка. Договор и приложения показывали состав и объем обязательств подрядчика. Передаточный документ фиксировал принятый объем. Переписка сторон позволяла увидеть, какие именно недостатки были заявлены после этого и как генподрядчик обосновывал свои требования.

Отдельное значение имели фотографии, сделанные в период работ. В спорах по покрытиям это полезный материал: по одним только поздним претензиям картину не восстановить. Нужно сопоставить документы с тем, что было на объекте в момент устройства покрытия, и уже после этого выходить на осмотр и проверять фактическое состояние спорных участков.

Где находился объект и как проходил осмотр

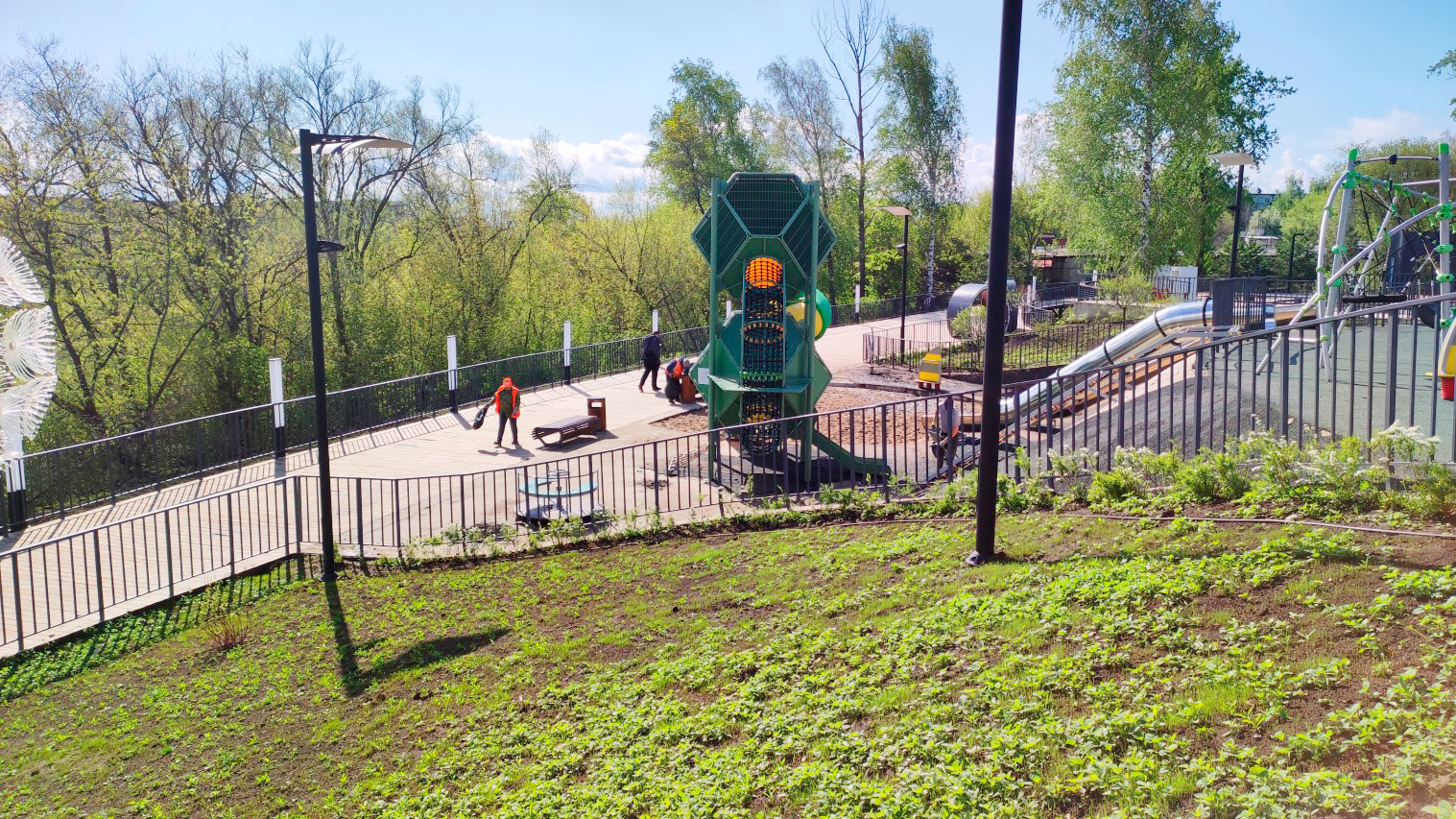

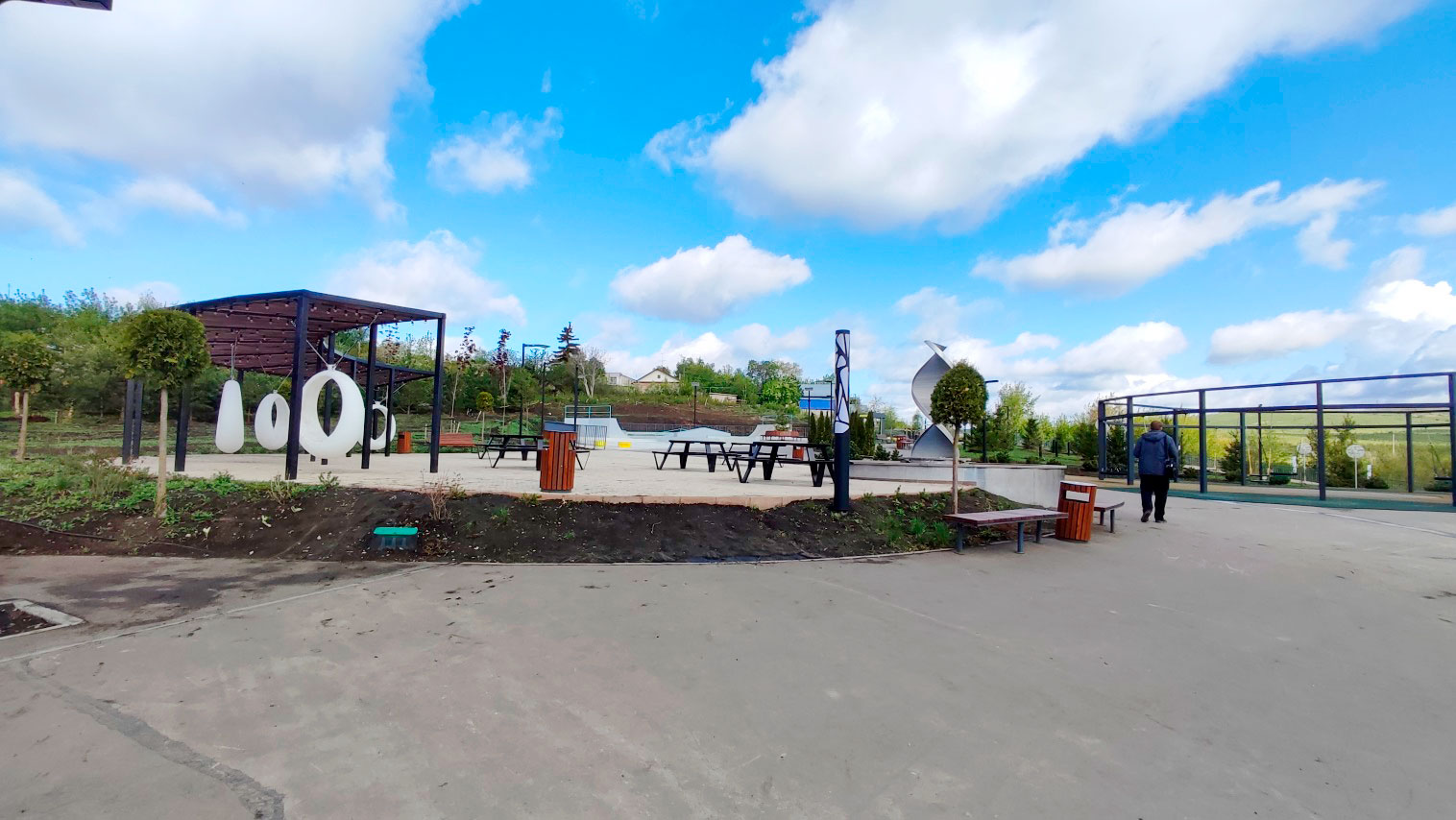

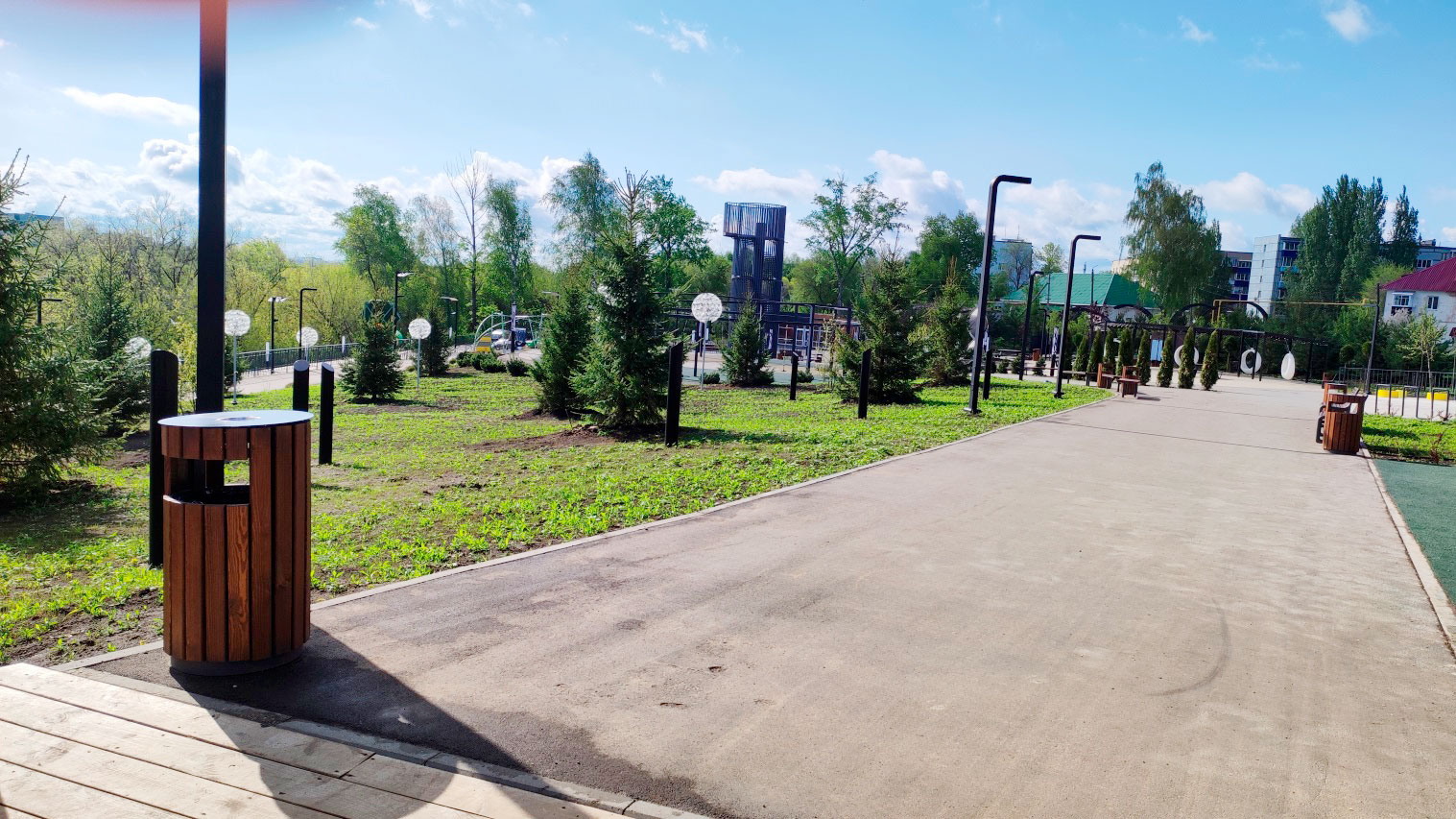

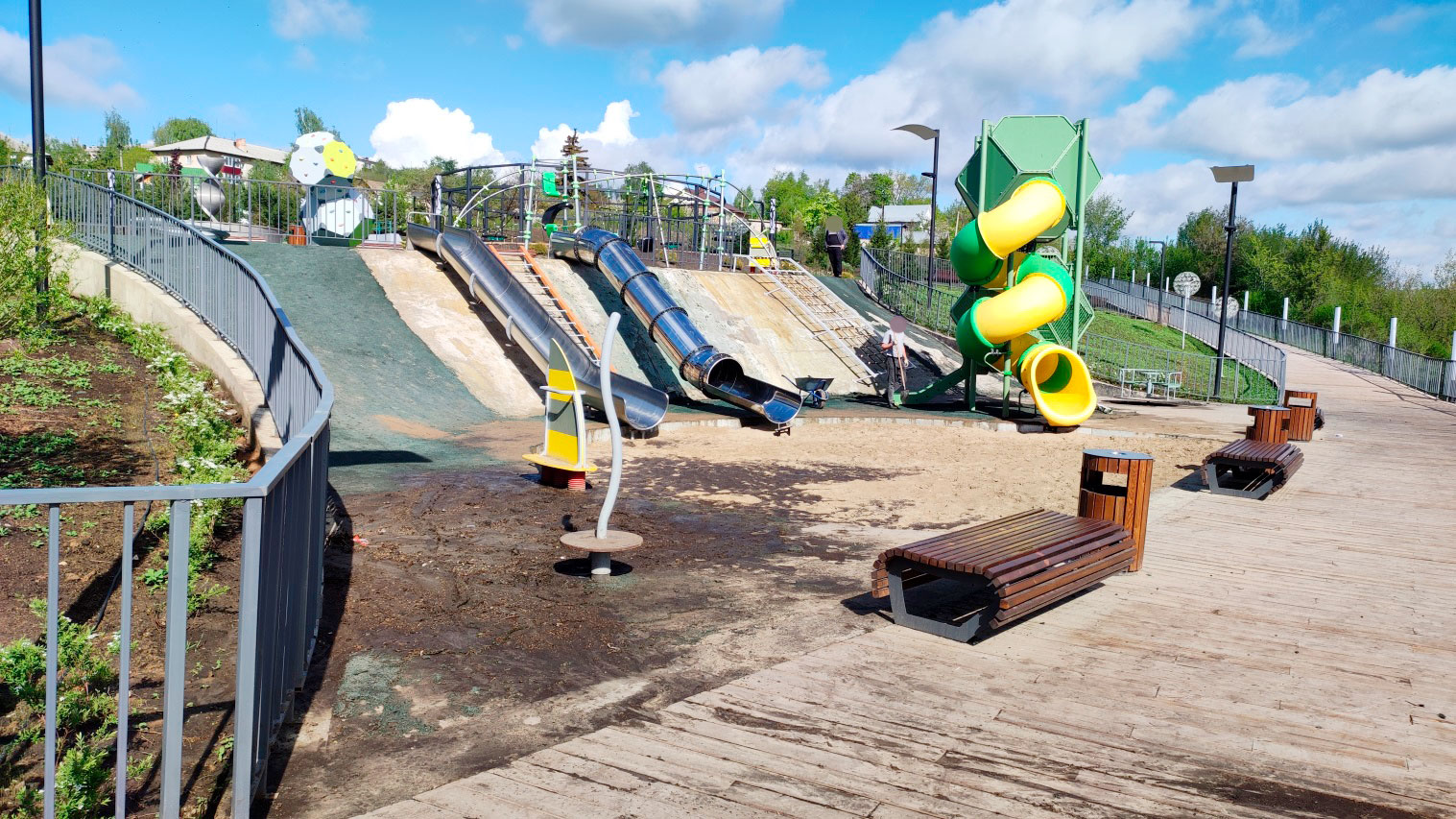

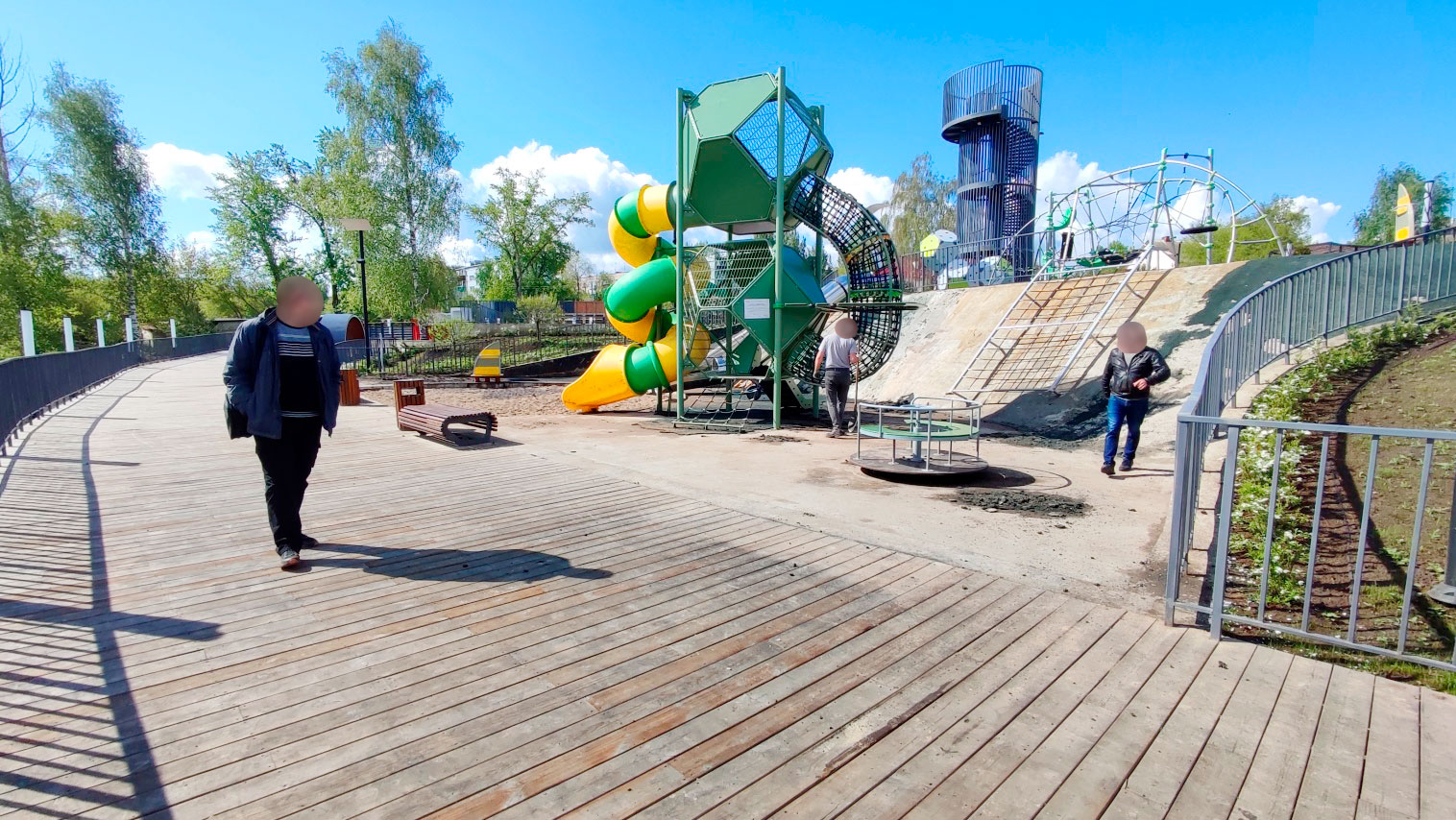

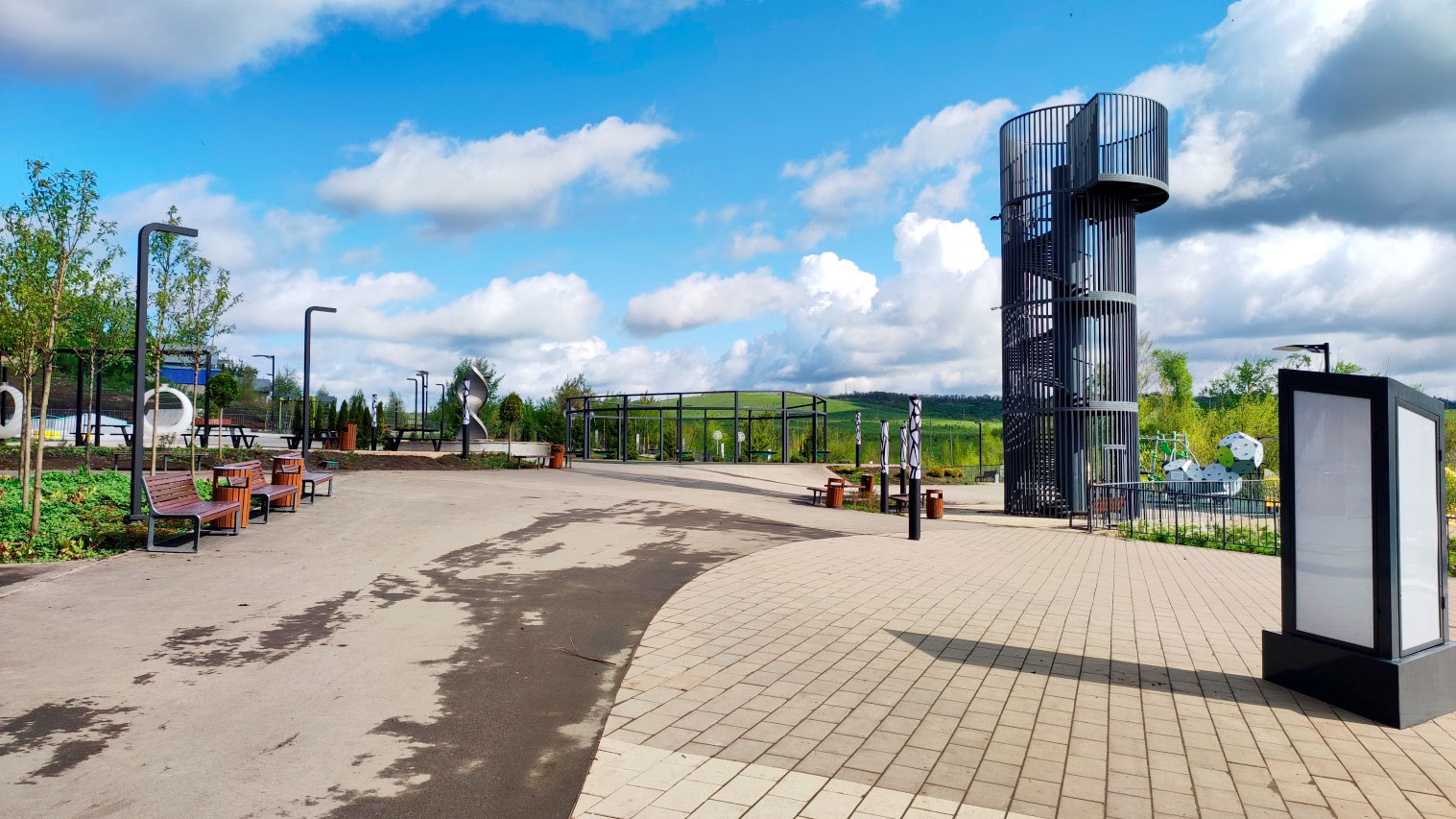

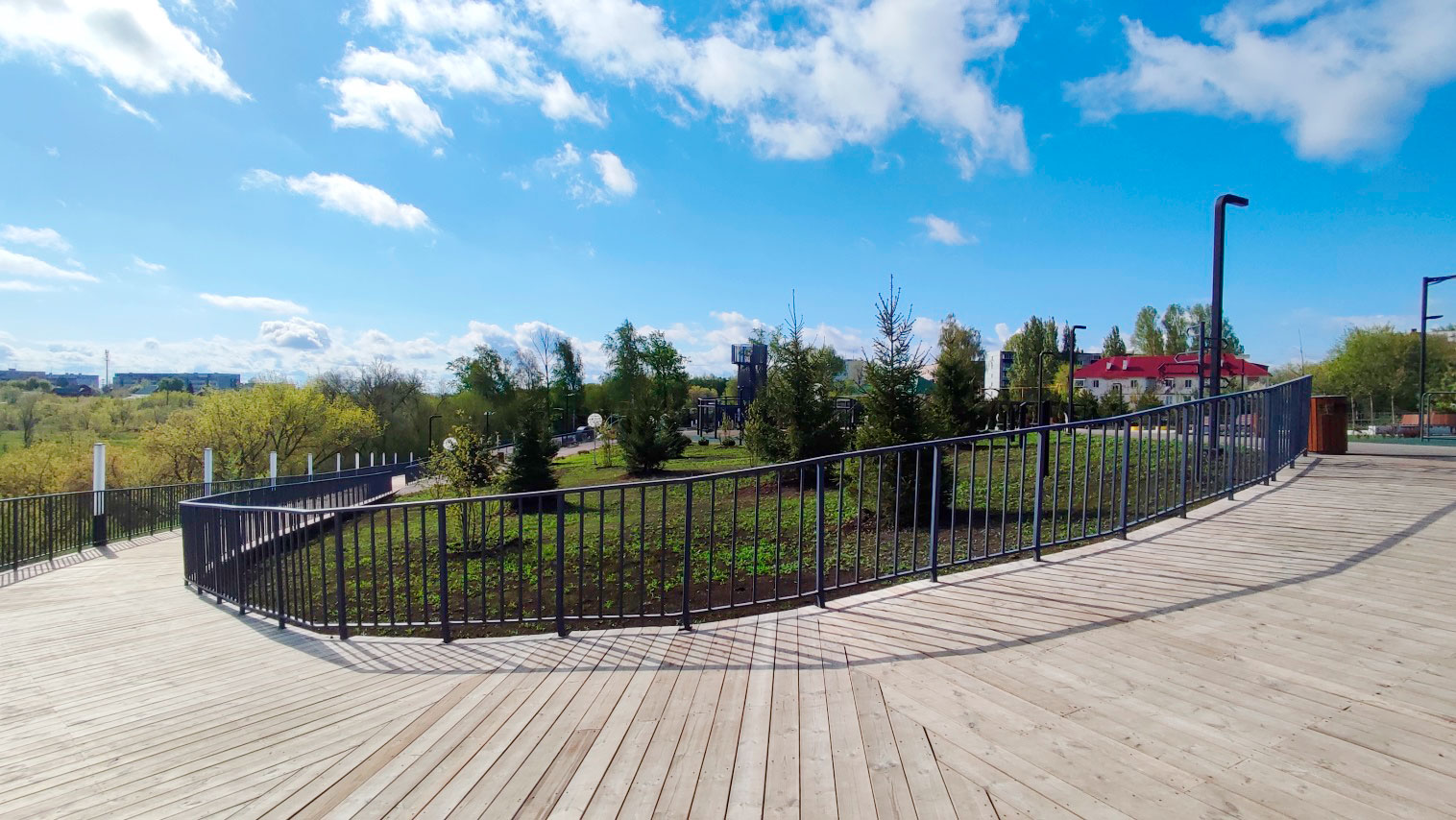

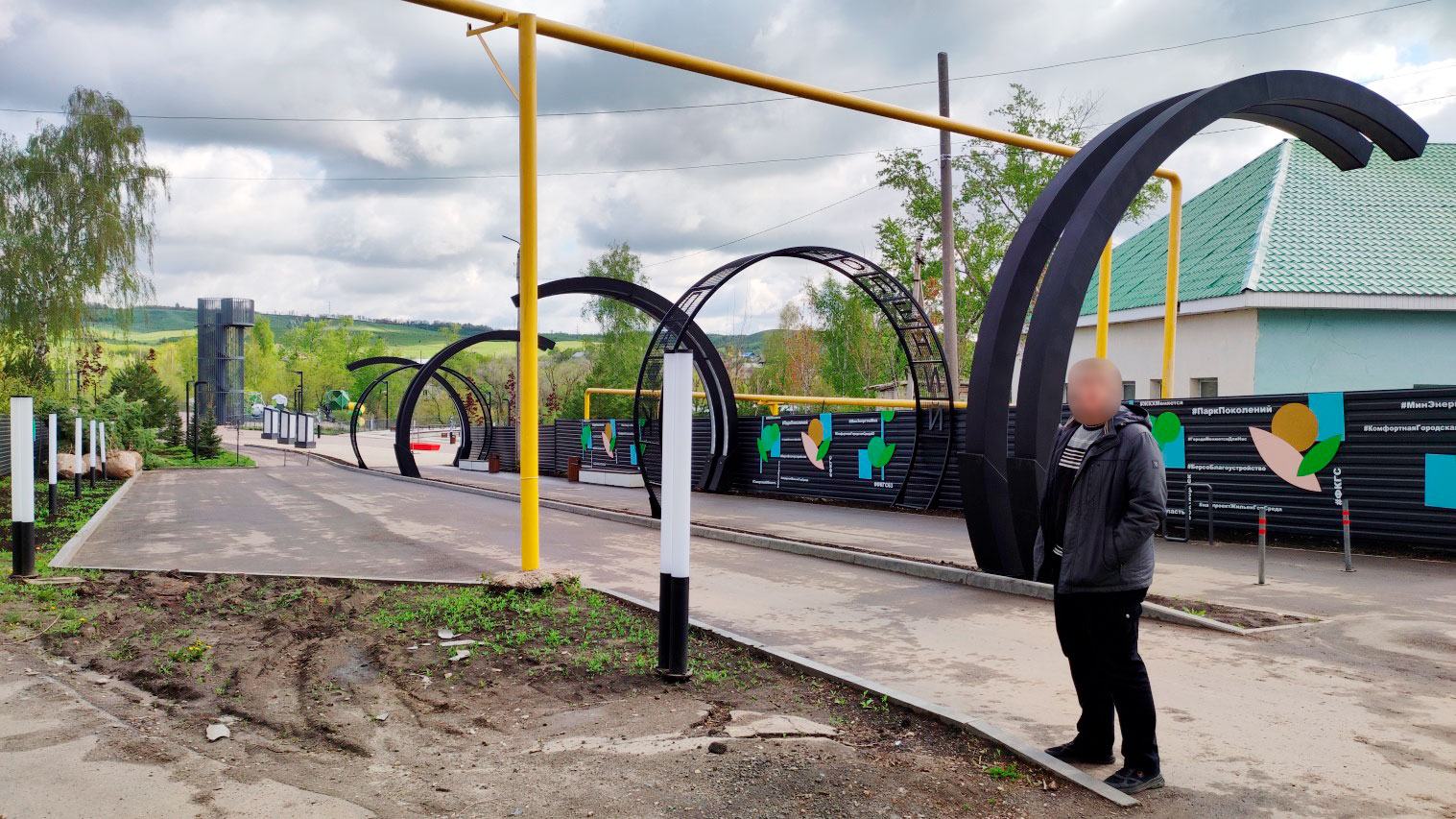

Объектом осмотра было универсальное покрытие из резиновой крошки, уложенное на территории парка в Октябрьске Самарской области. Это общественная территория после работ по благоустройству, где покрытие устроили на нескольких участках с разным рельефом и разными условиями работы основания.

На месте я выполнил визуальный осмотр и контрольные замеры, а затем сопоставил увиденное с документами и требованиями нормативной базы. Именно такая последовательность и дает рабочий результат: сначала фактическая картина, потом причины, потом оценка заявленных требований.

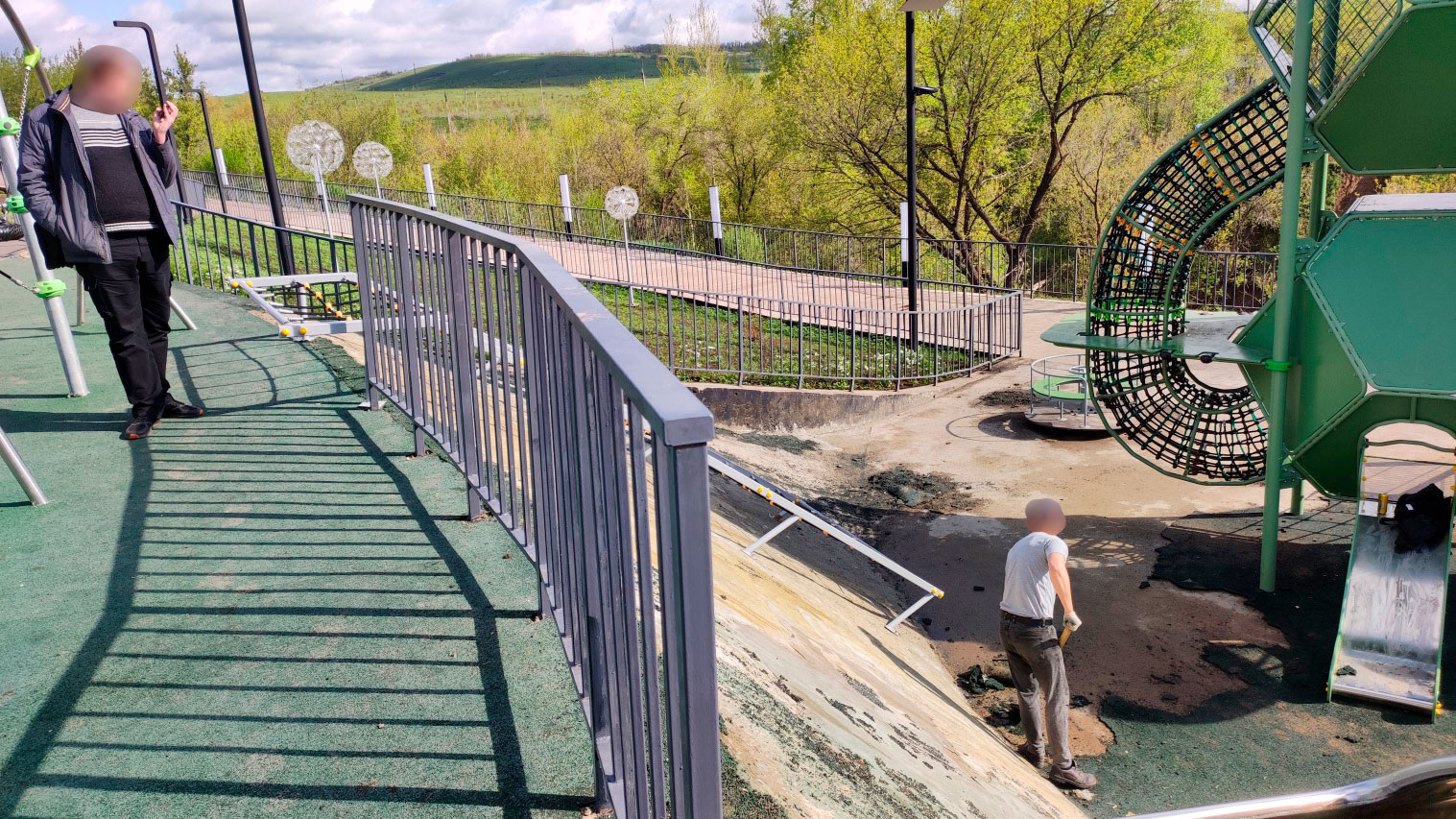

Осмотр прошел 17 июня 2022 года с 9:00 до 10:45 при естественном освещении. На объекте присутствовали представители ООО «Субподрядчик» и ООО «Генподрядчик», поэтому состояние покрытия я смотрел в той обстановке, где стороны могли сразу видеть одни и те же участки и одни и те же признаки.

Для замеров я использовал комплект визуально-измерительного контроля ВИК и метрическую линейку по ГОСТ 427-75. Этого было достаточно, чтобы проверить состояние кромок, примыканий, поверхности покрытия и участков, где повреждения уже вышли наружу.

При осмотре сразу было видно, что покрытие нельзя оценивать одним общим выводом по всей площадке. Оно расположено на верхней, средней и нижней частях объекта, а такие зоны всегда требуют раздельной оценки. Если рельеф меняется, вместе с ним меняются условия водоотвода, загрязнения поверхности и работа основания.

Что показал осмотр покрытия из резиновой крошки на разных участках

На этом объекте покрытие из резиновой крошки я оценивал раздельно: на верхней площадке, на средней площадке, на верхнем ярусе нижней площадки, а также на склоне и на нижнем ярусе нижней площадки. Для такого объекта это принципиально. На участках с разным рельефом, примыканиями и условиями стока воды покрытие ведет себя по-разному, и сводить все к одному общему выводу нельзя.

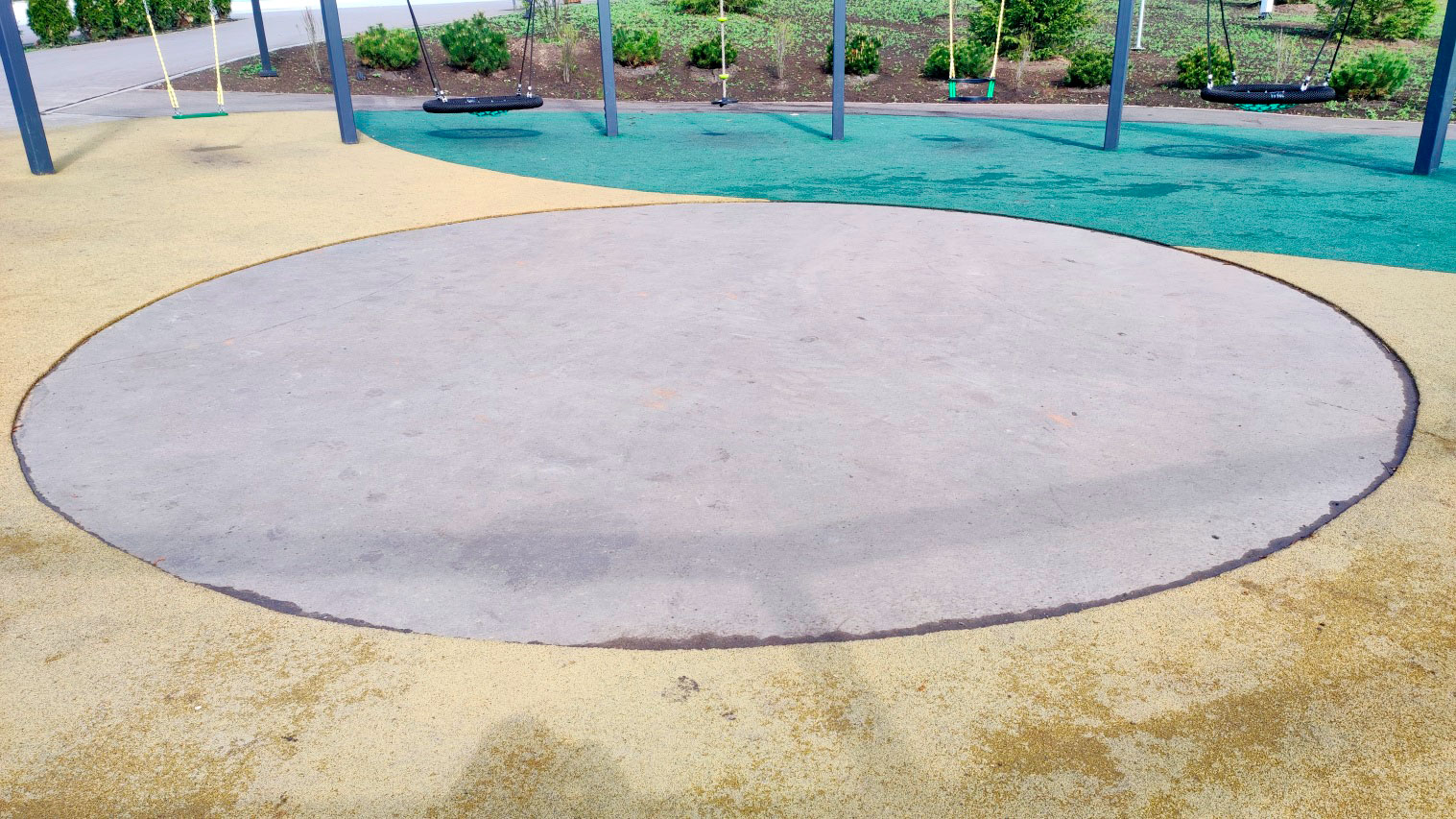

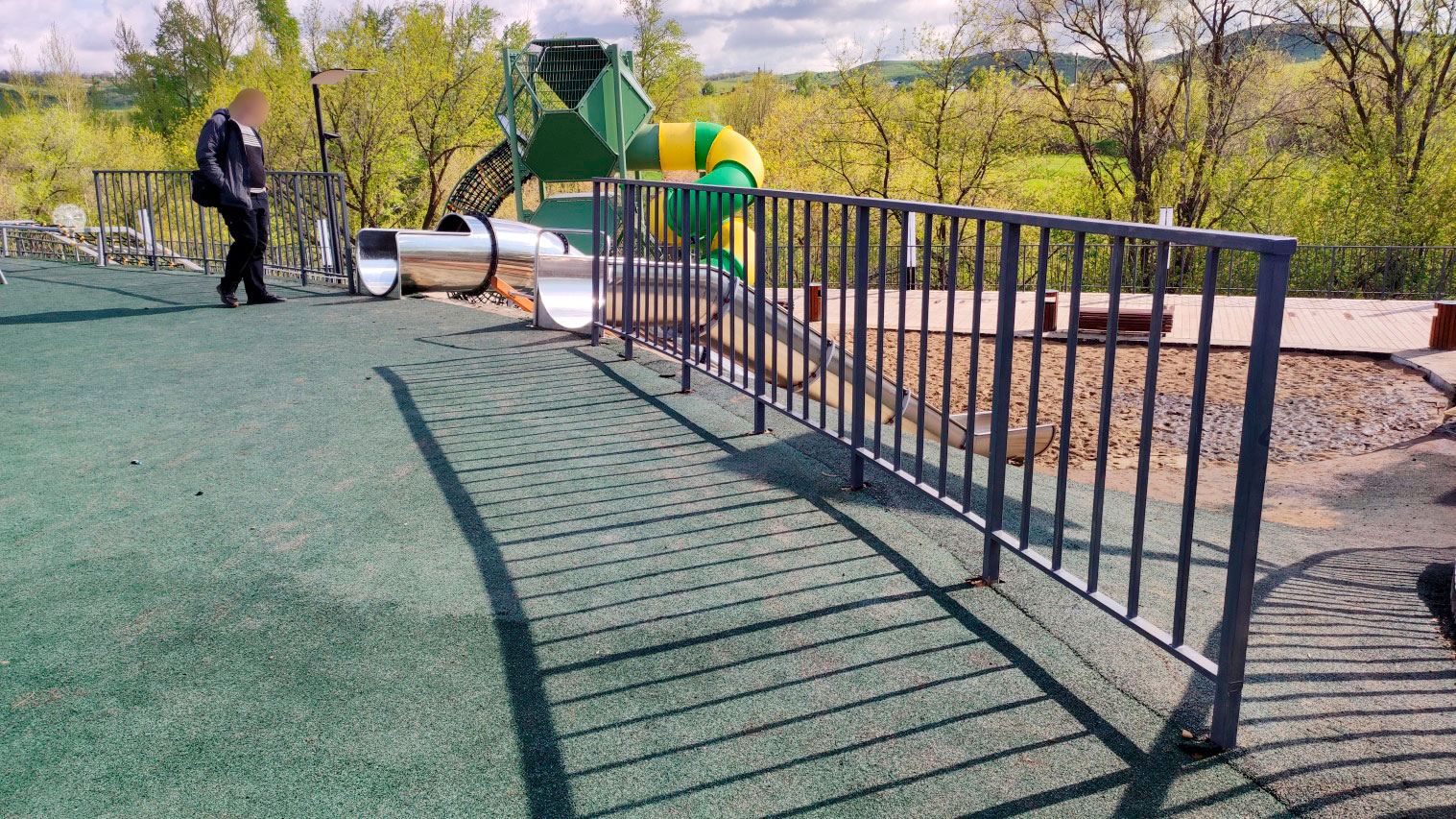

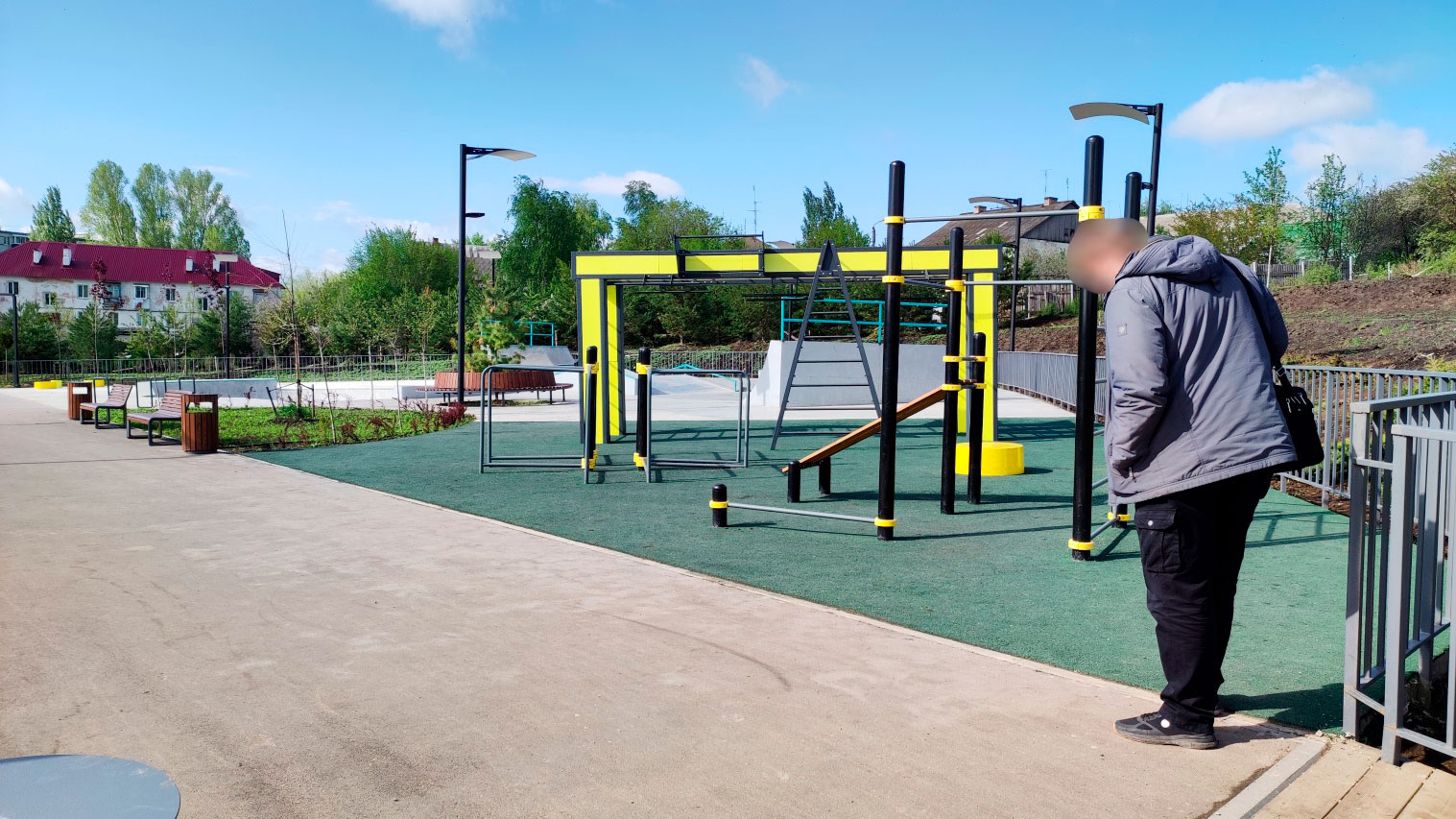

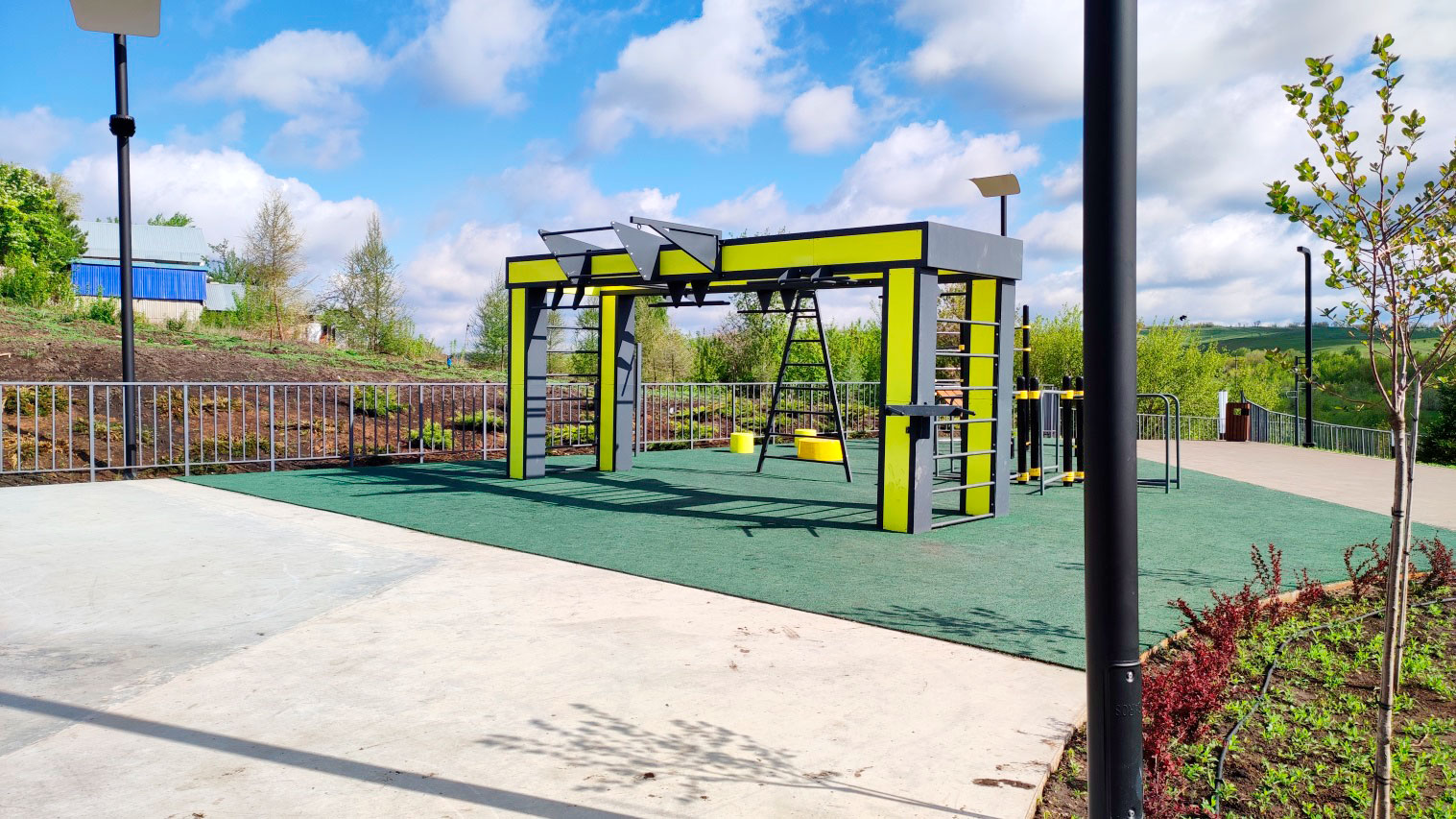

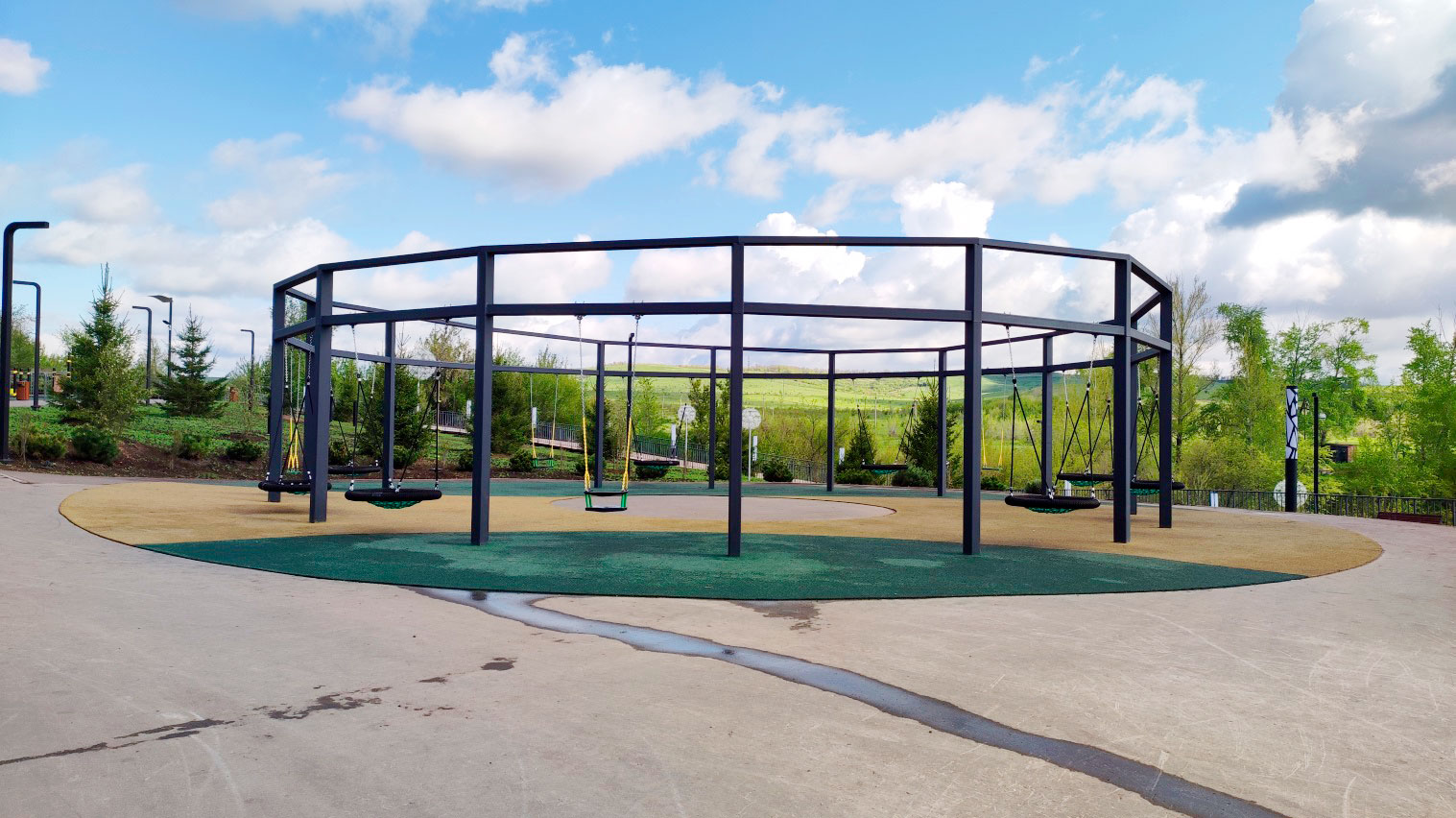

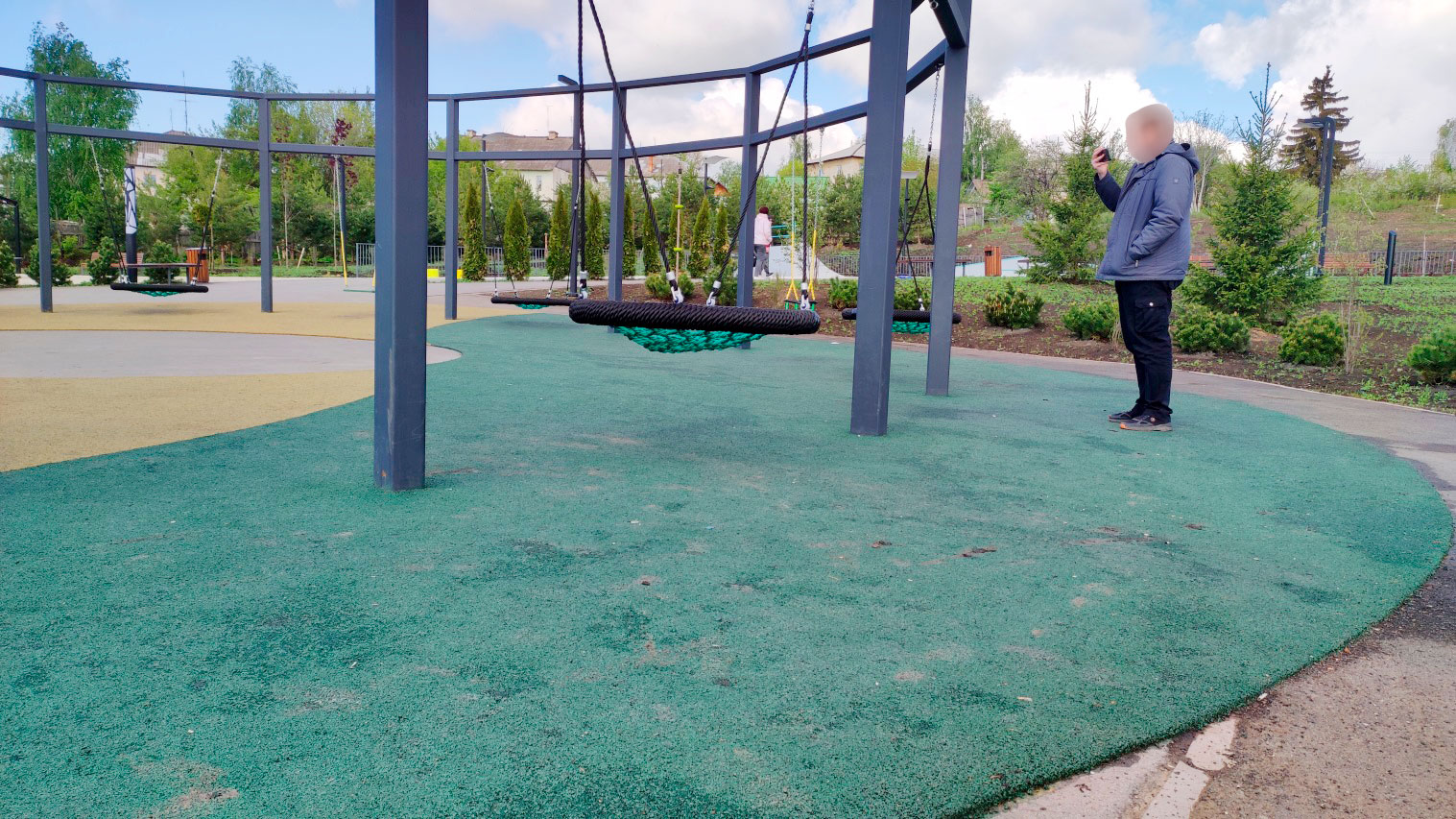

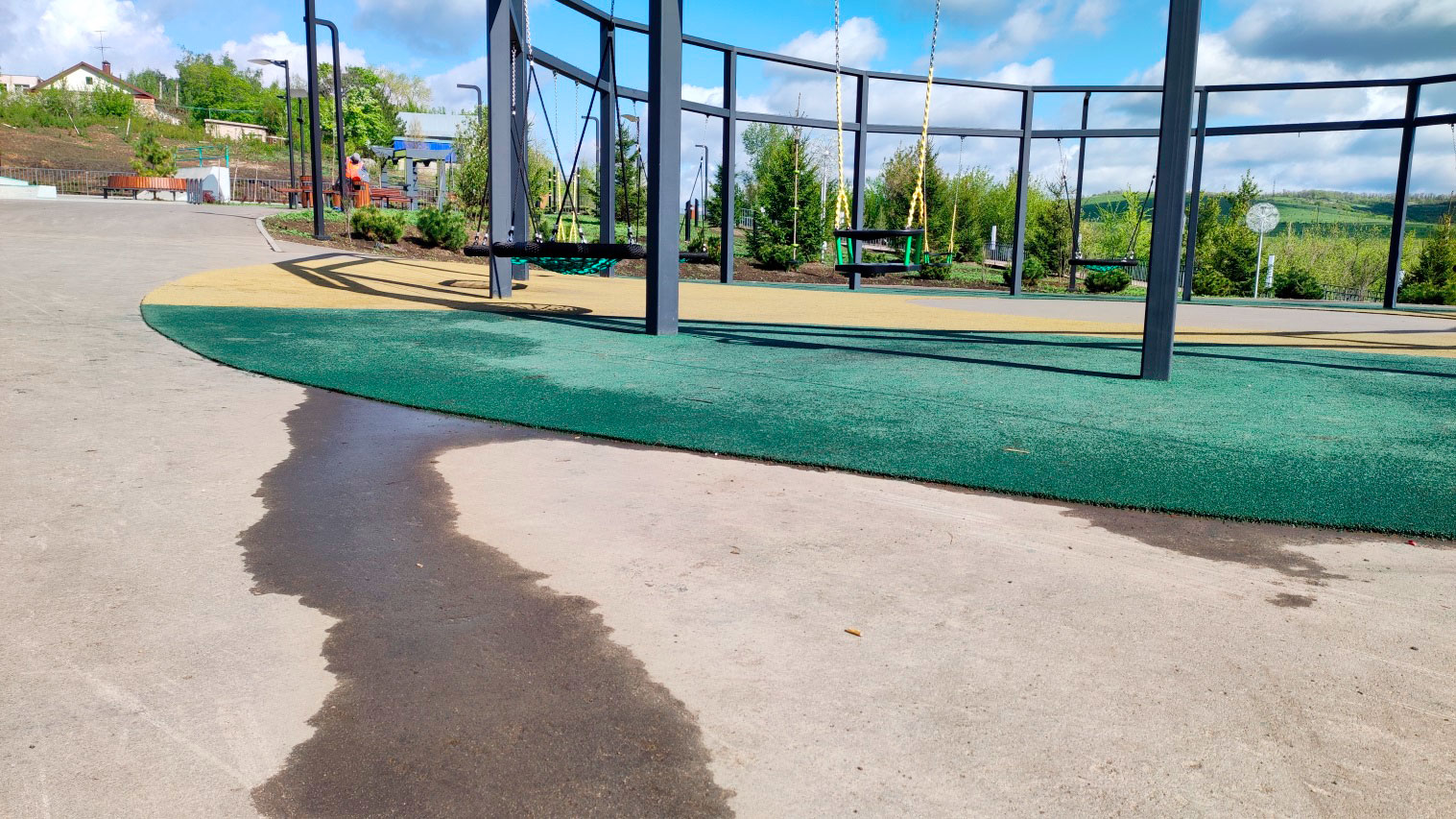

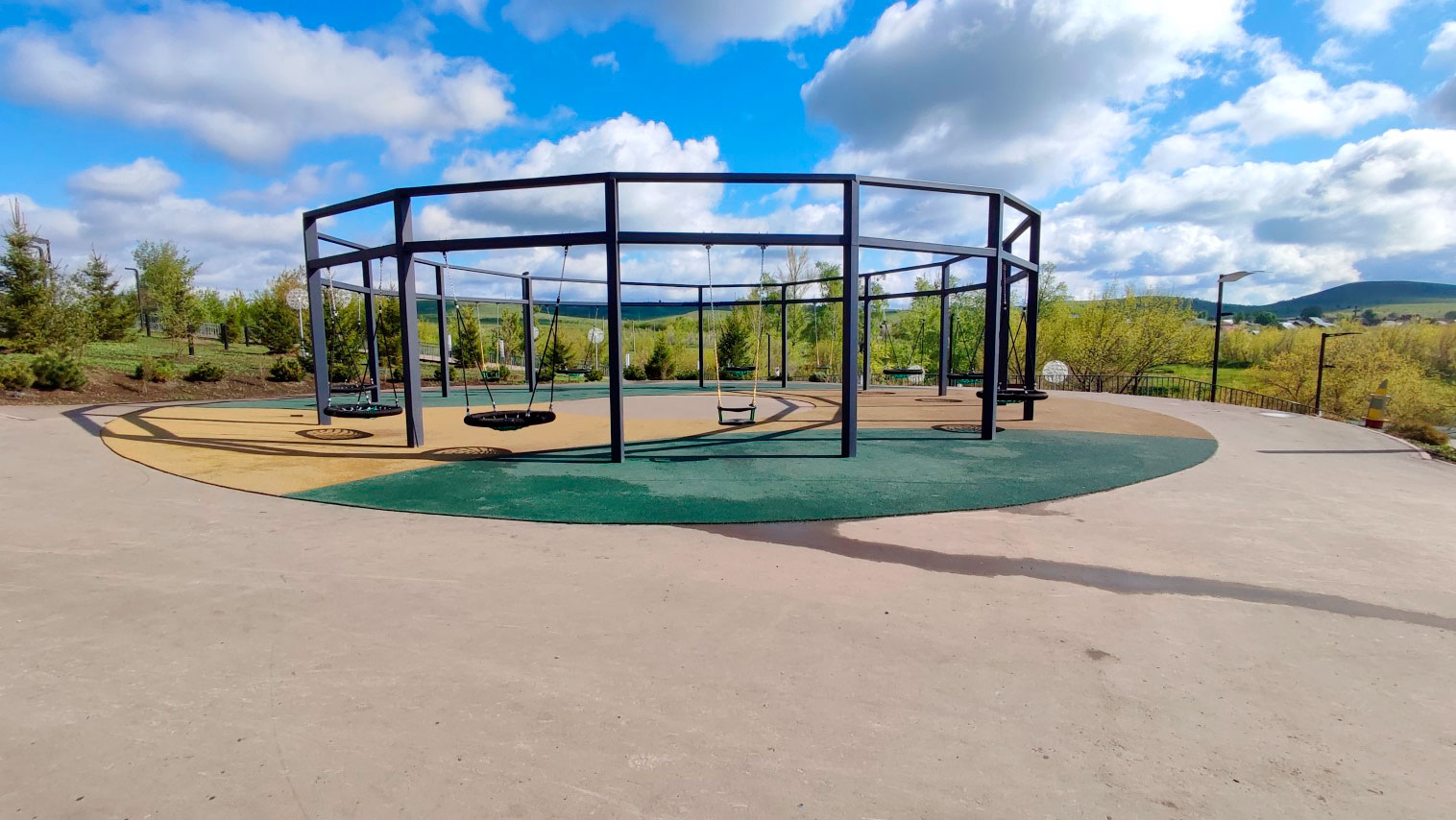

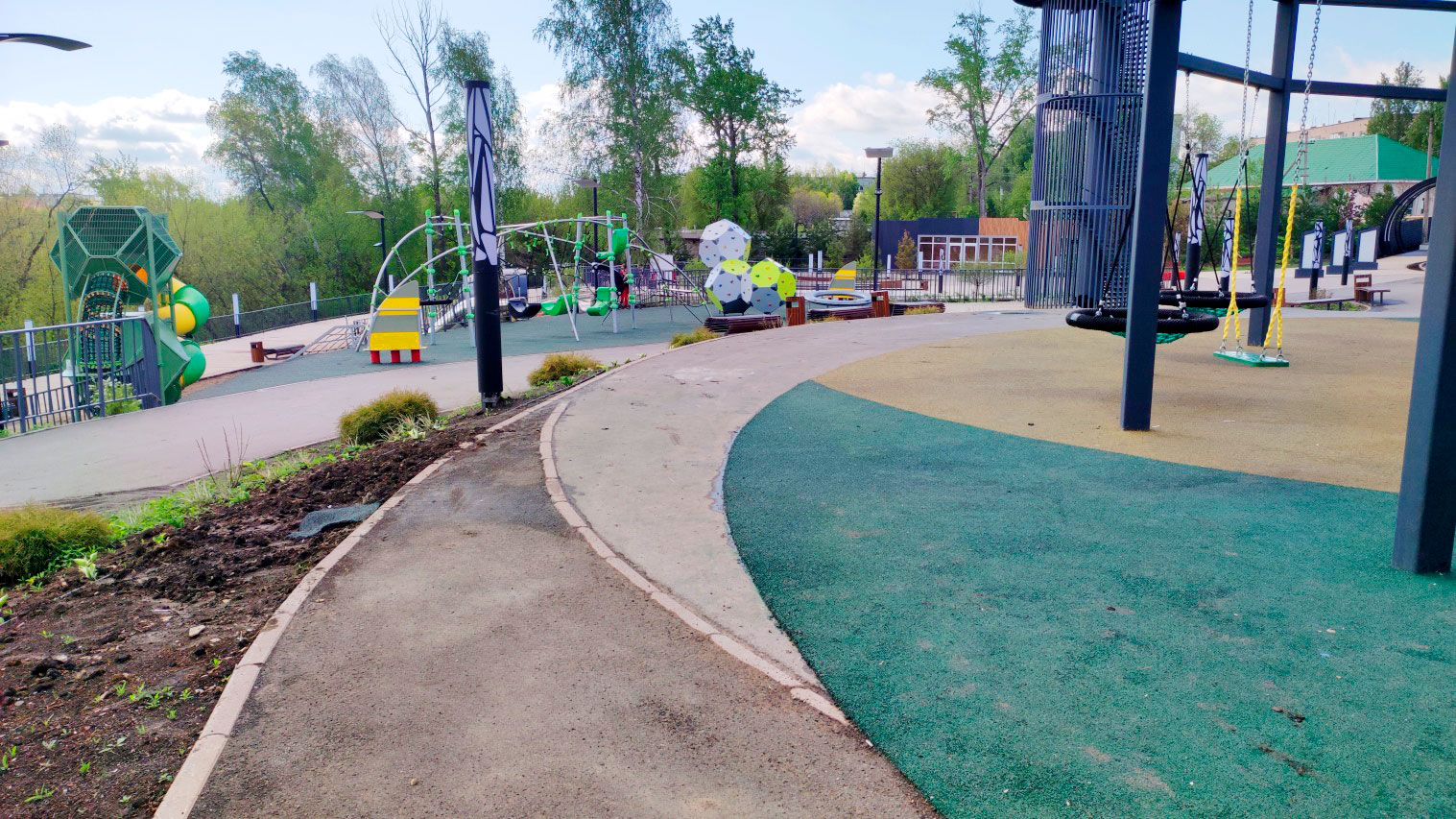

На верхней площадке покрытие на момент осмотра находилось в исправном состоянии. Я увидел ровную и целостную структуру, равномерный цвет, нормальное сцепление с бетонным основанием. Края были приклеены плотно, без пустот и зазоров, кромка подрезана аккуратно.

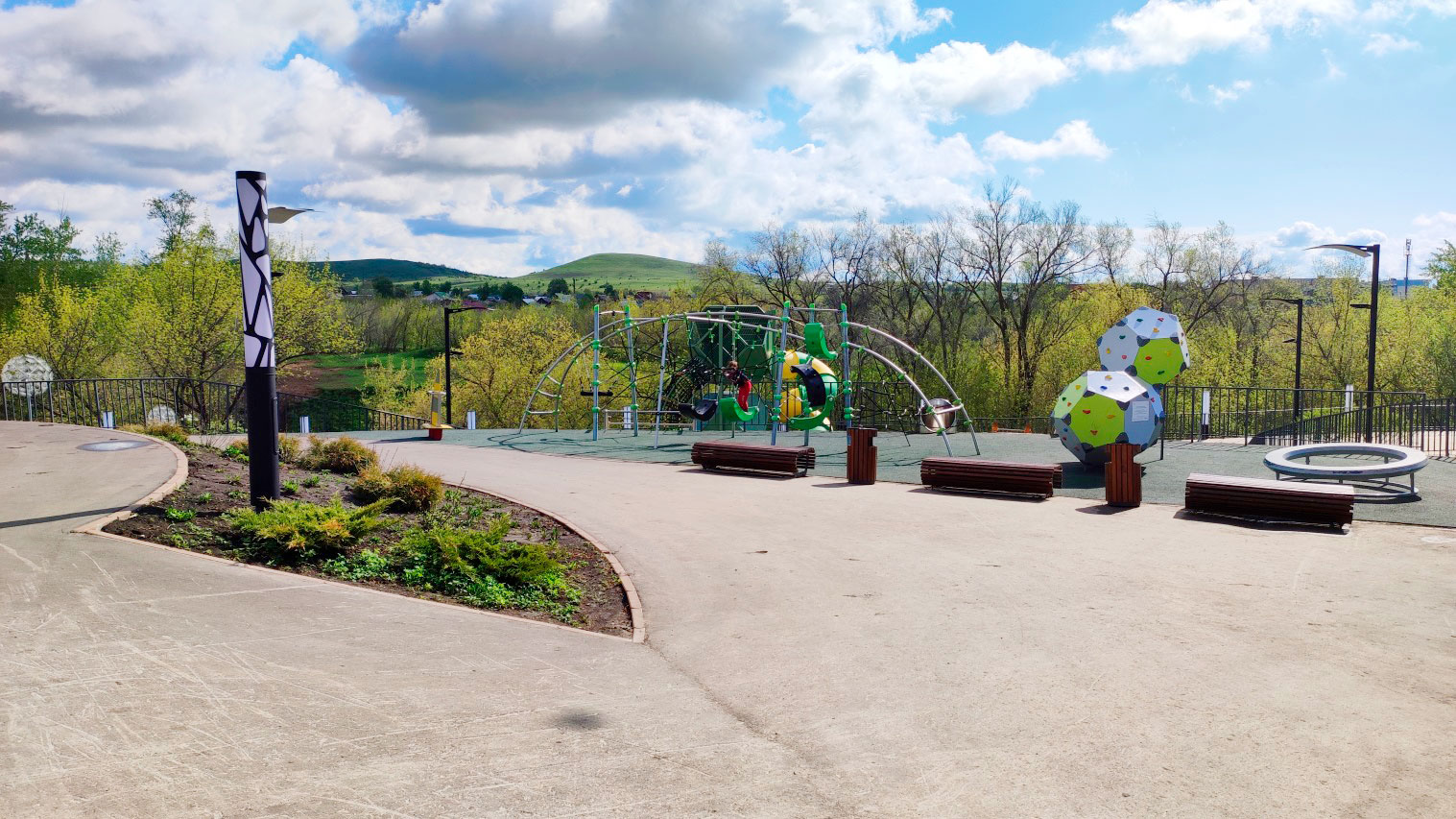

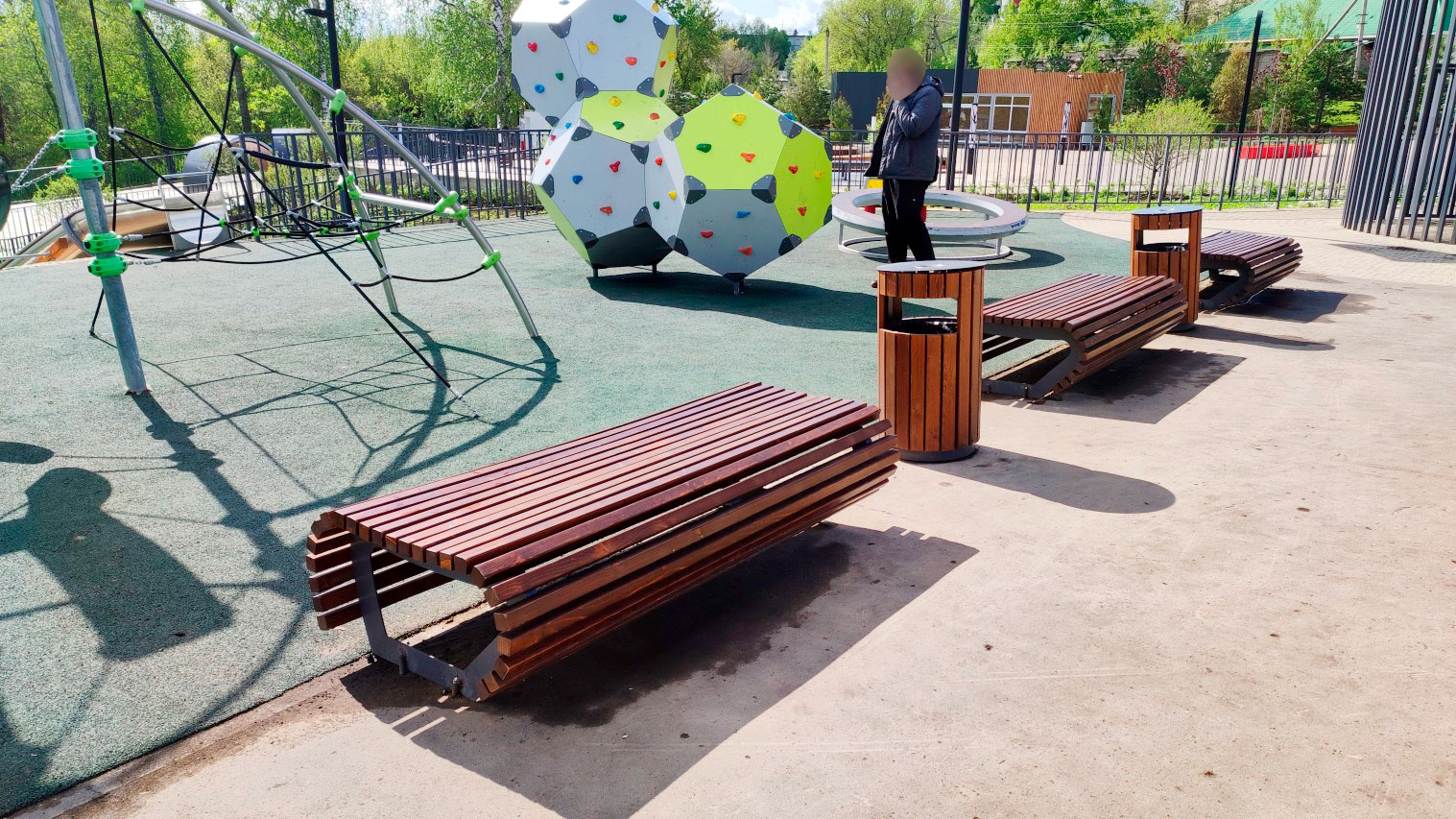

На средней площадке картина была такой же. Покрытие сохраняло целостность, гранулы были нормально связаны между собой полиуретановым связующим, признаков разрушения слоя или потери адгезии я там не выявил. Оснований говорить о дефектах этого участка у меня не было.

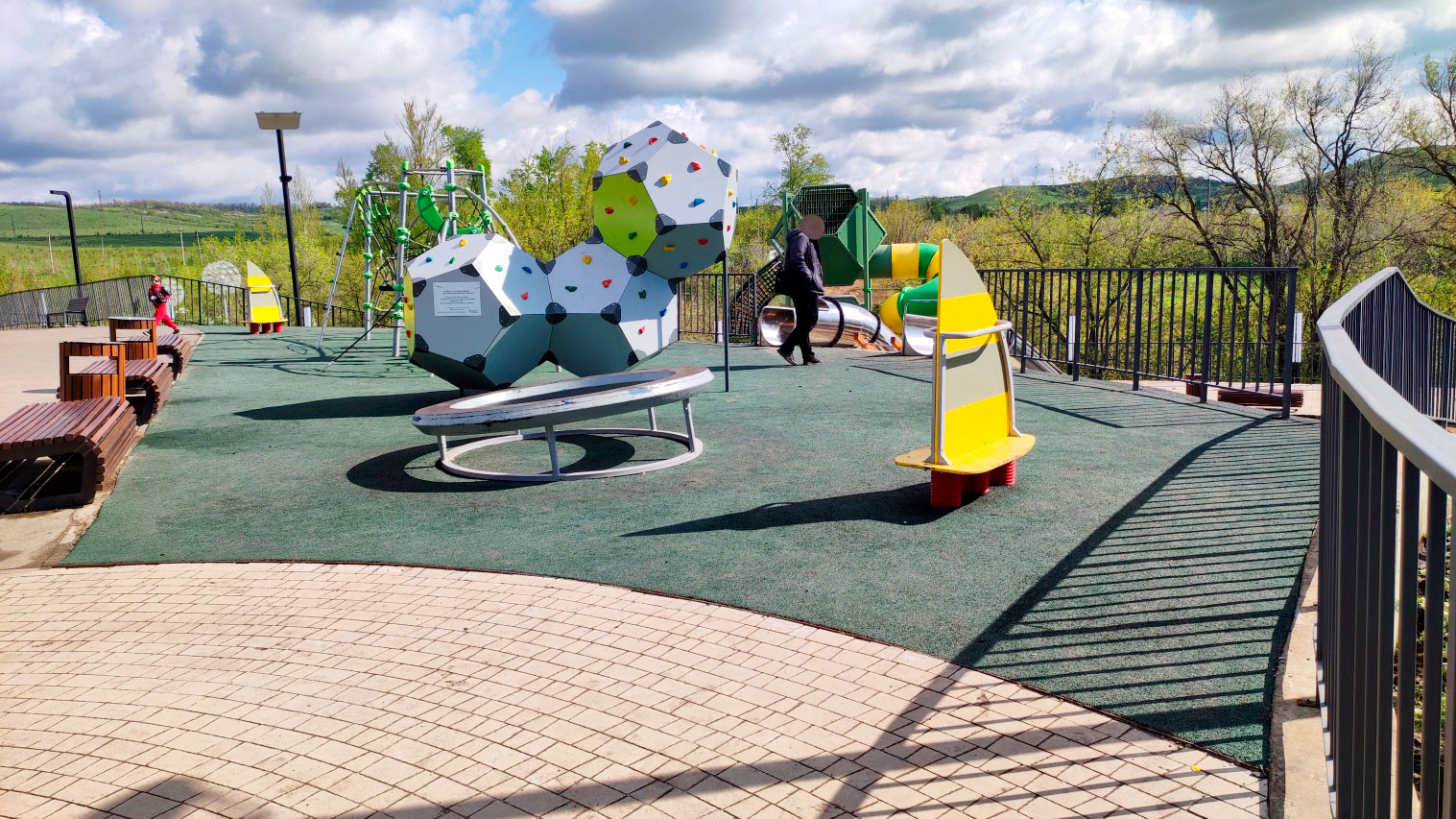

На верхнем ярусе нижней площадки покрытие тоже работало нормально. При обычной эксплуатационной нагрузке слой сохранял форму, структура оставалась однородной, повреждений и дефектов на этом участке я не установил. Значительная часть покрытия по объекту была в исправном состоянии.

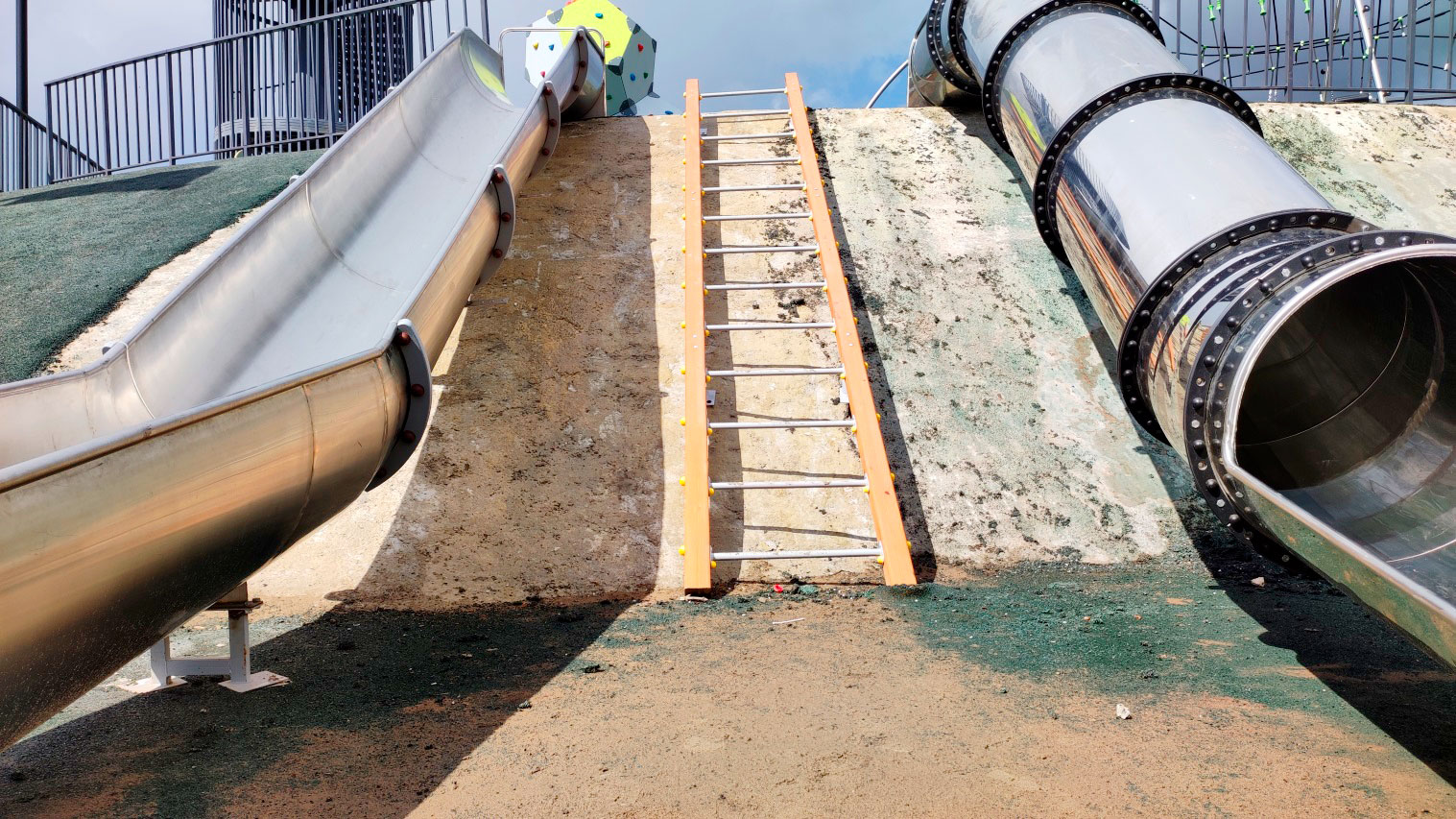

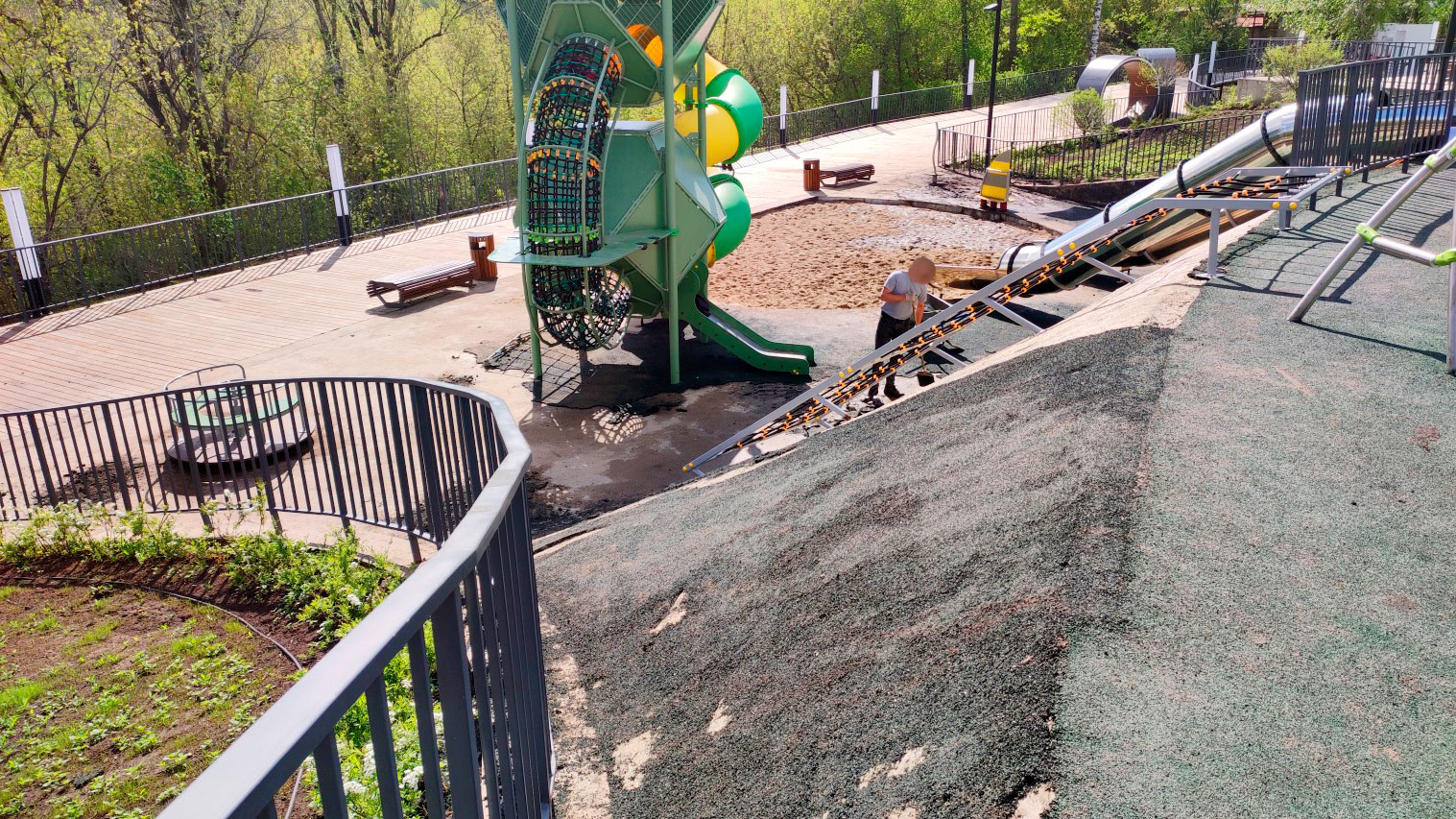

На склоне и на нижнем ярусе нижней площадки ситуация была уже другой. Этот участок на момент осмотра выглядел проблемным: часть покрытия была демонтирована еще до моего приезда, часть снимали прямо во время обследования представители ООО «Генподрядчик», а сохранившиеся фрагменты имели явные повреждения. По состоянию этой зоны было видно, что здесь уже есть выраженный дефектный участок, который требует отдельного разбора по причинам его разрушения.

Какие повреждения были на склоне и нижней площадке

После осмотра всех зон стало ясно главное: дефекты были только на склоне и на нижнем ярусе нижней площадки. На остальных участках покрытия таких проблем я не увидел.

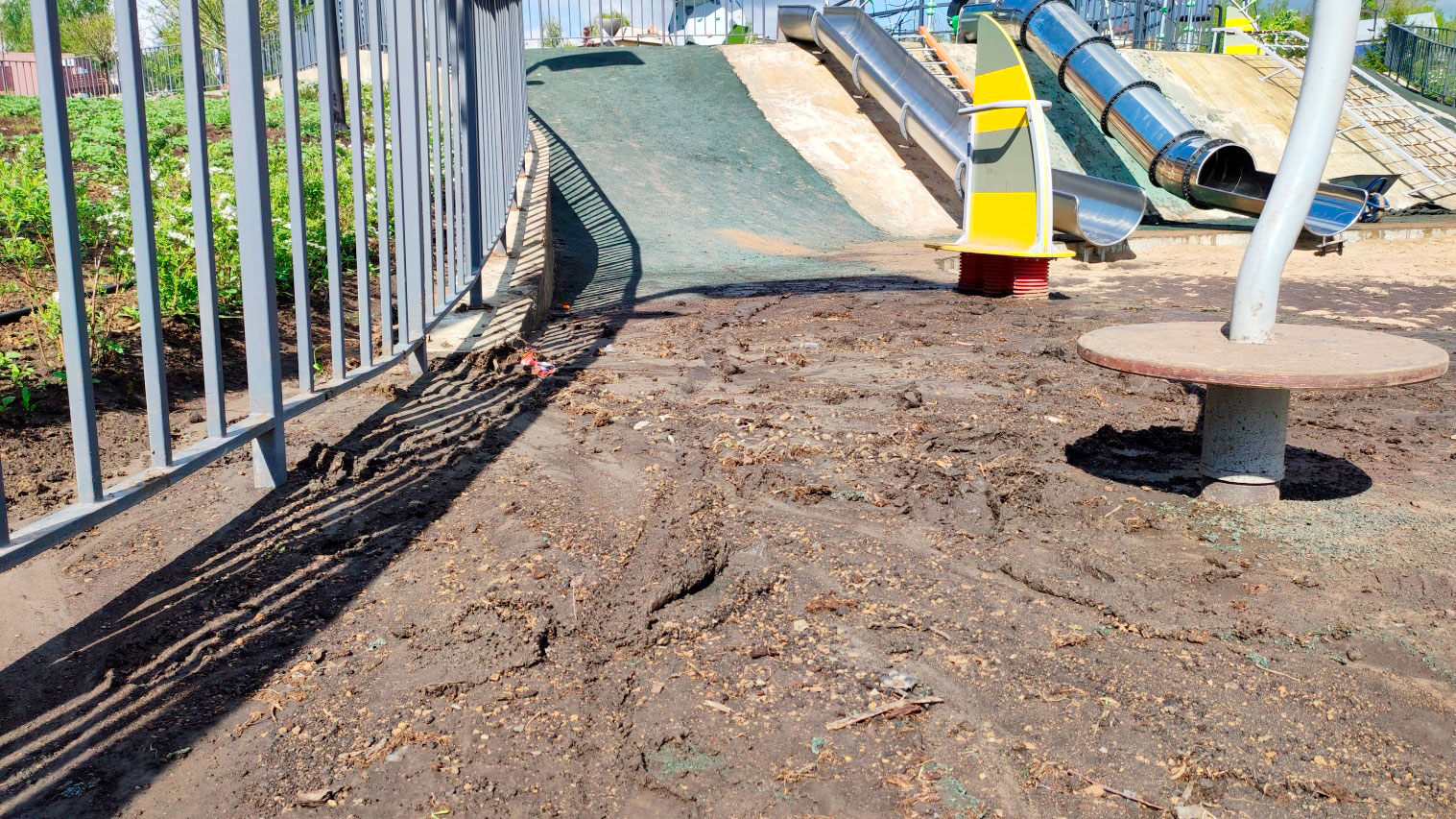

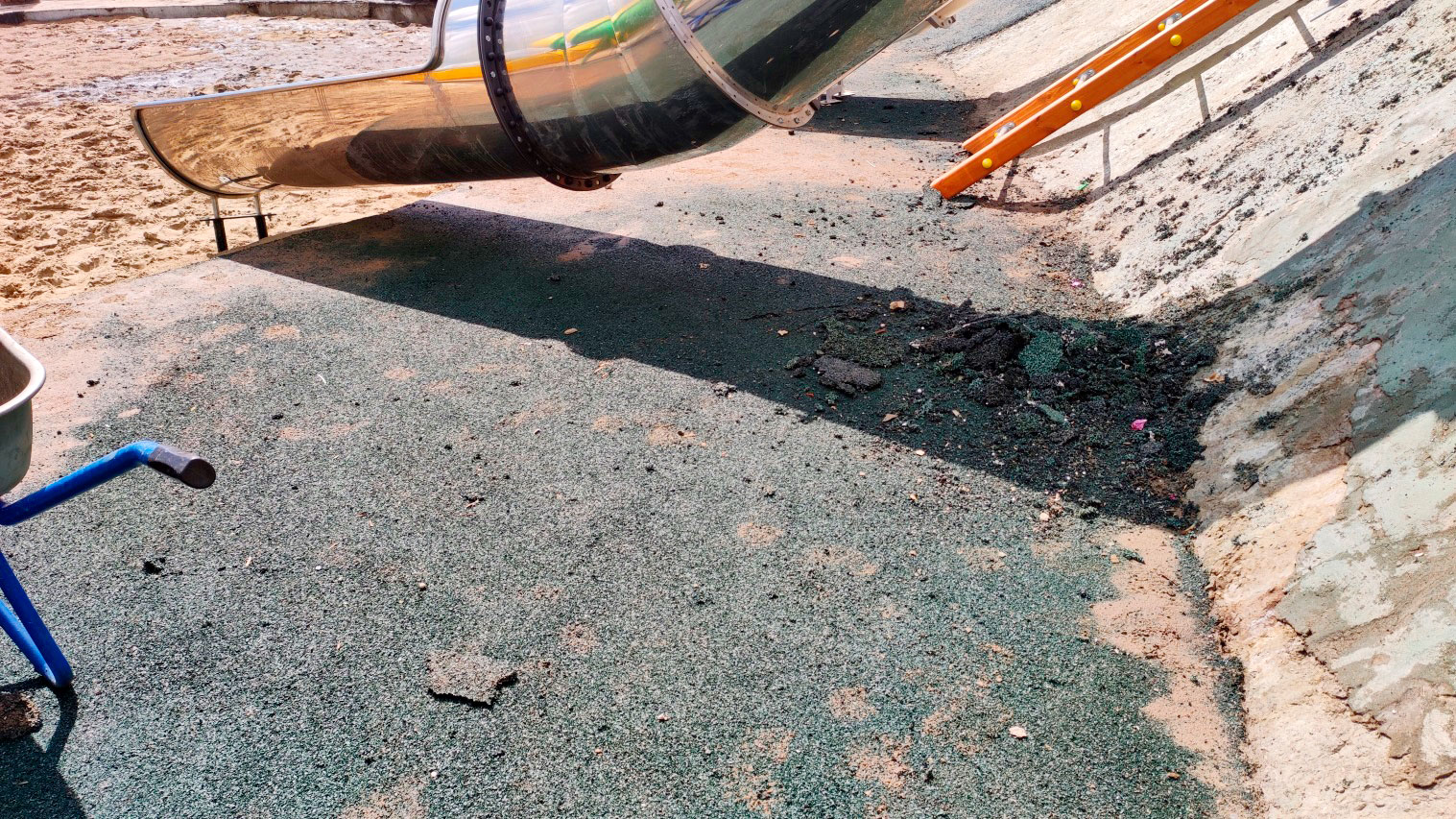

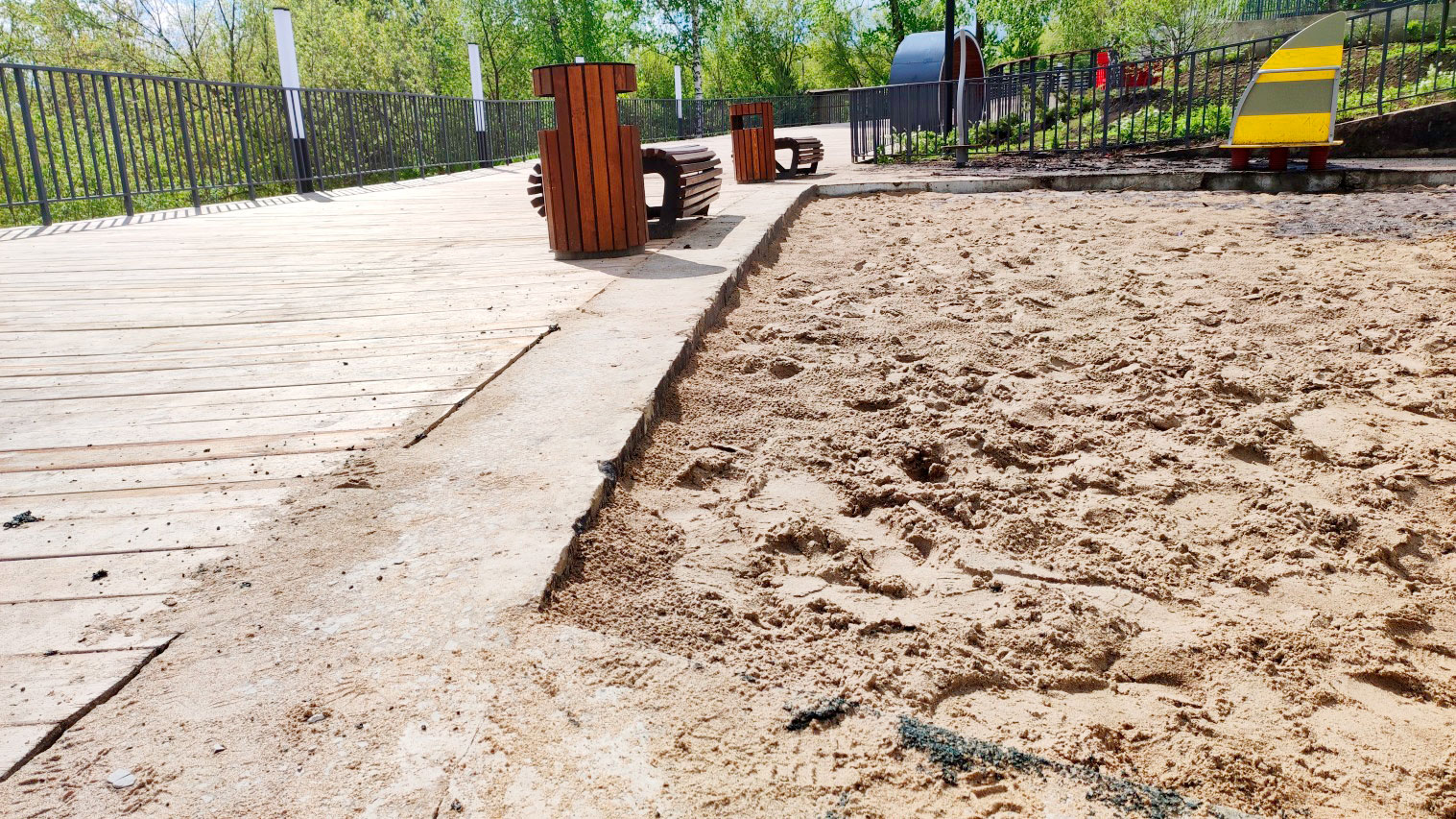

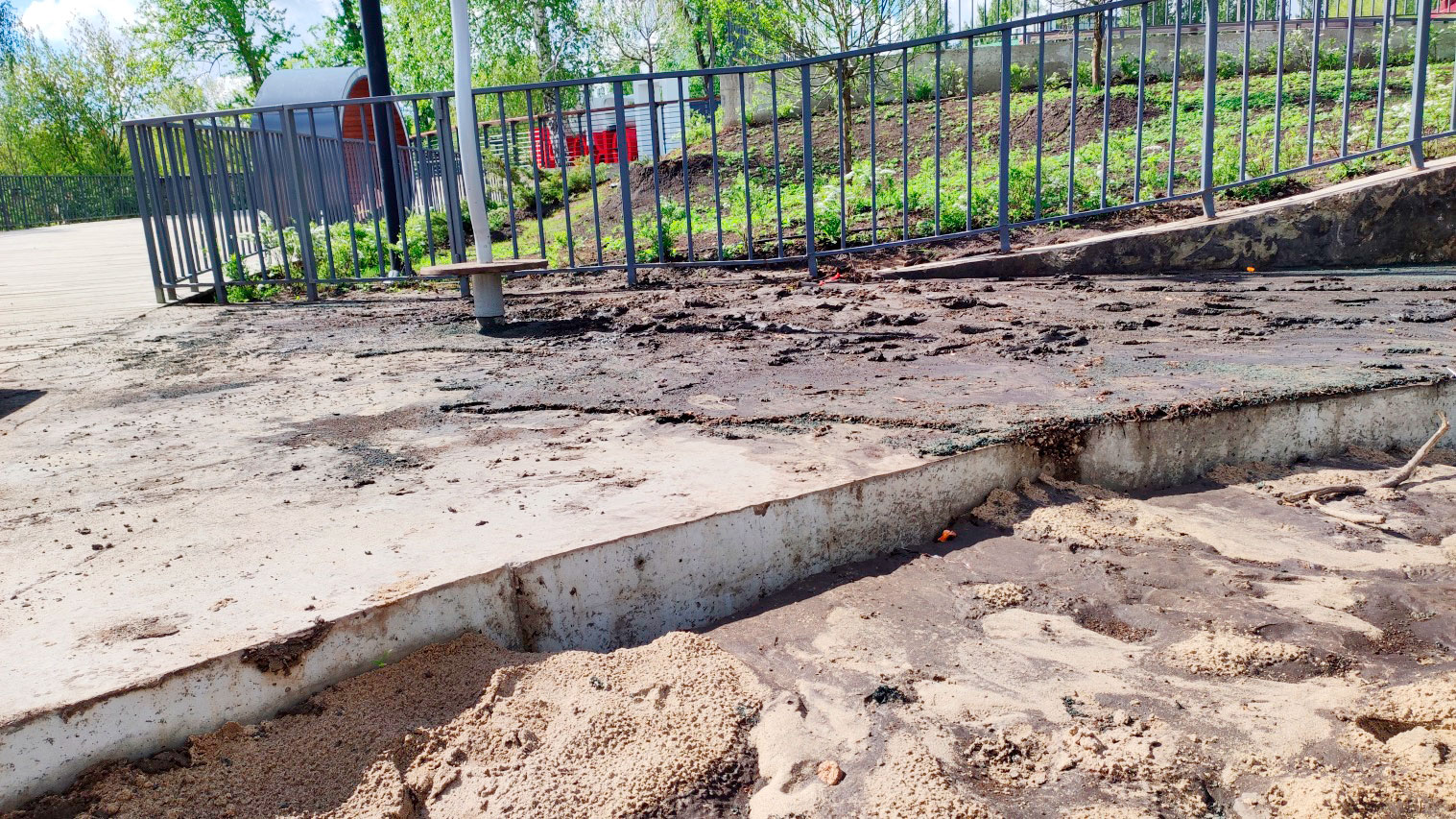

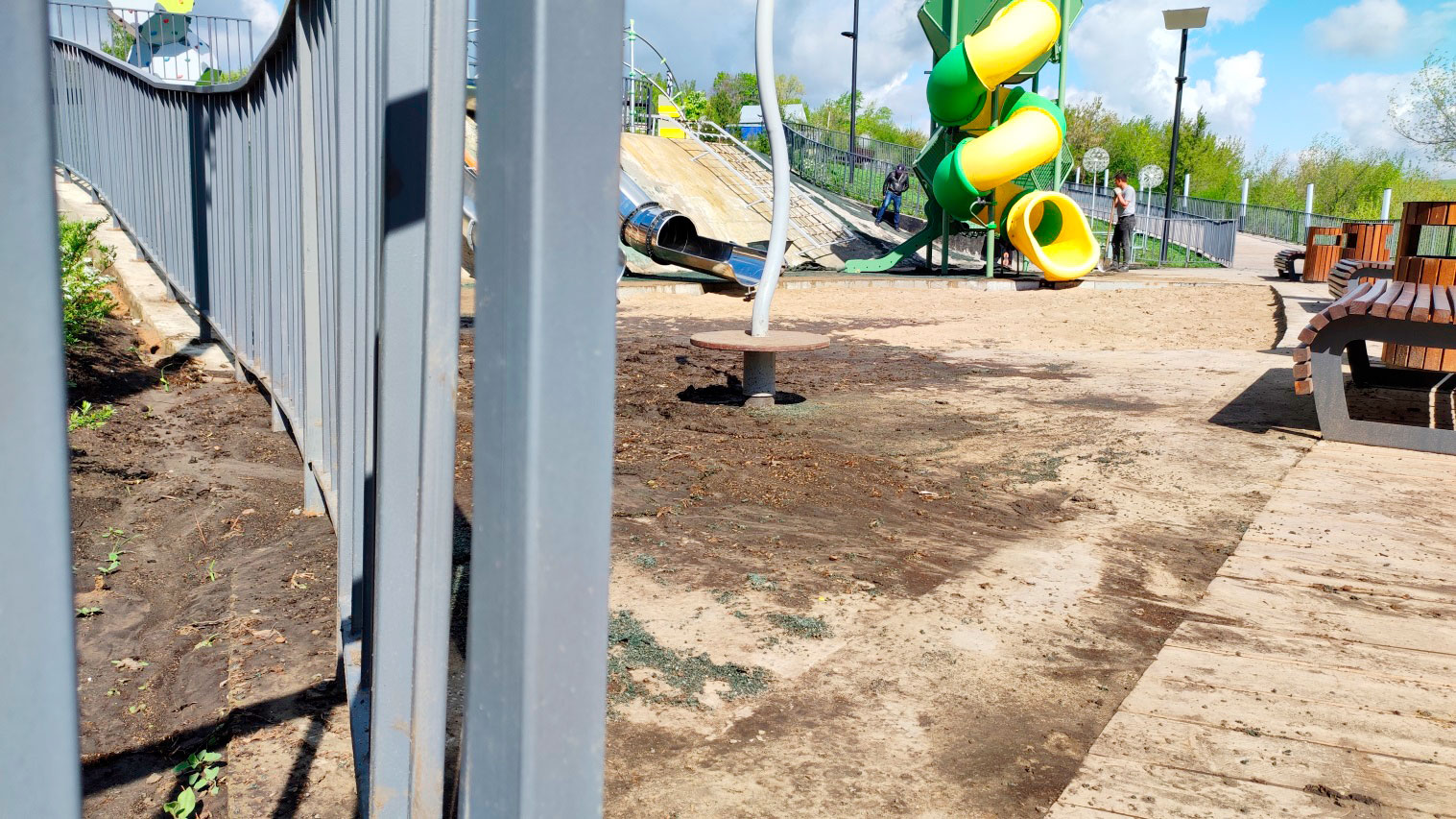

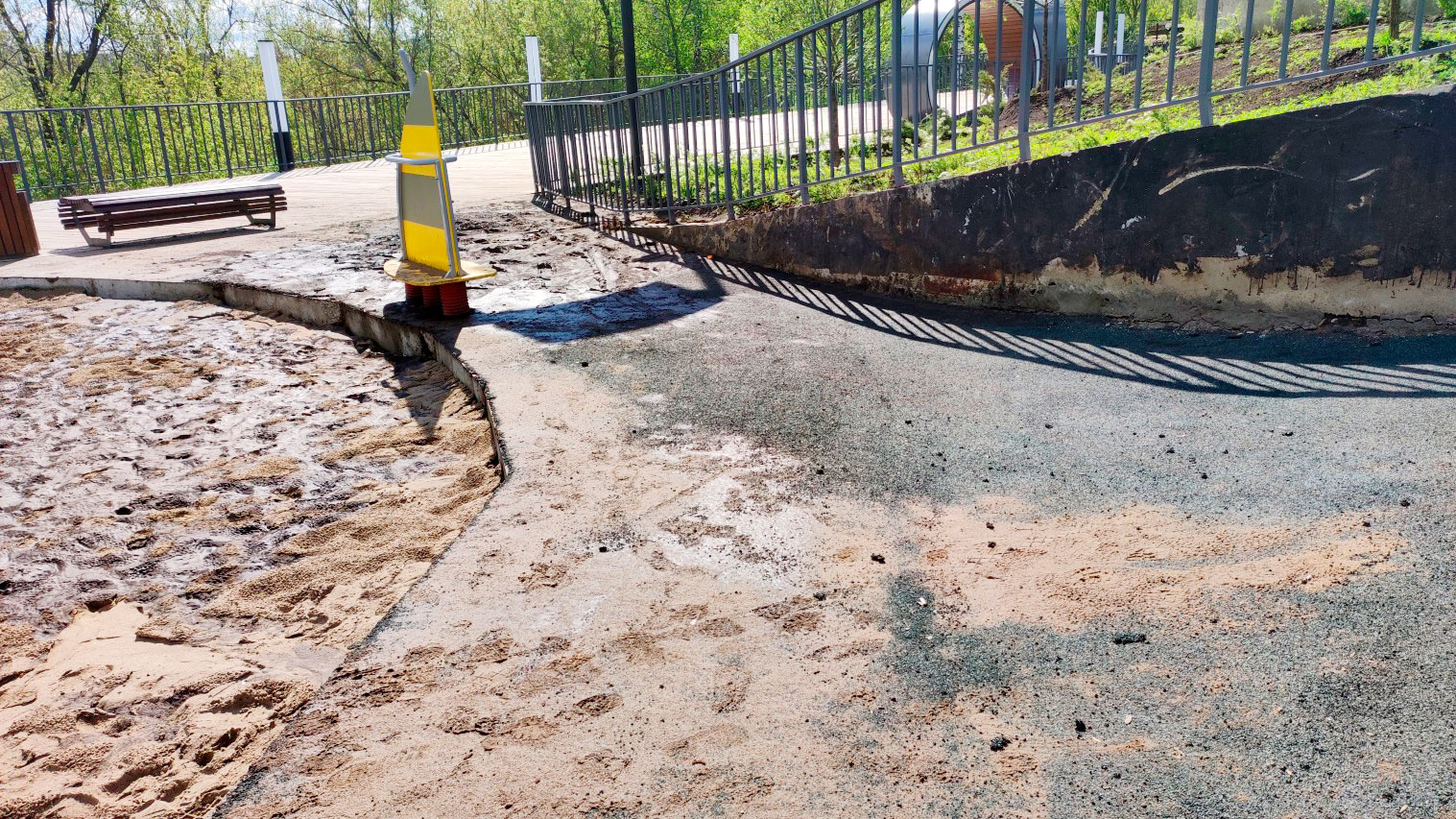

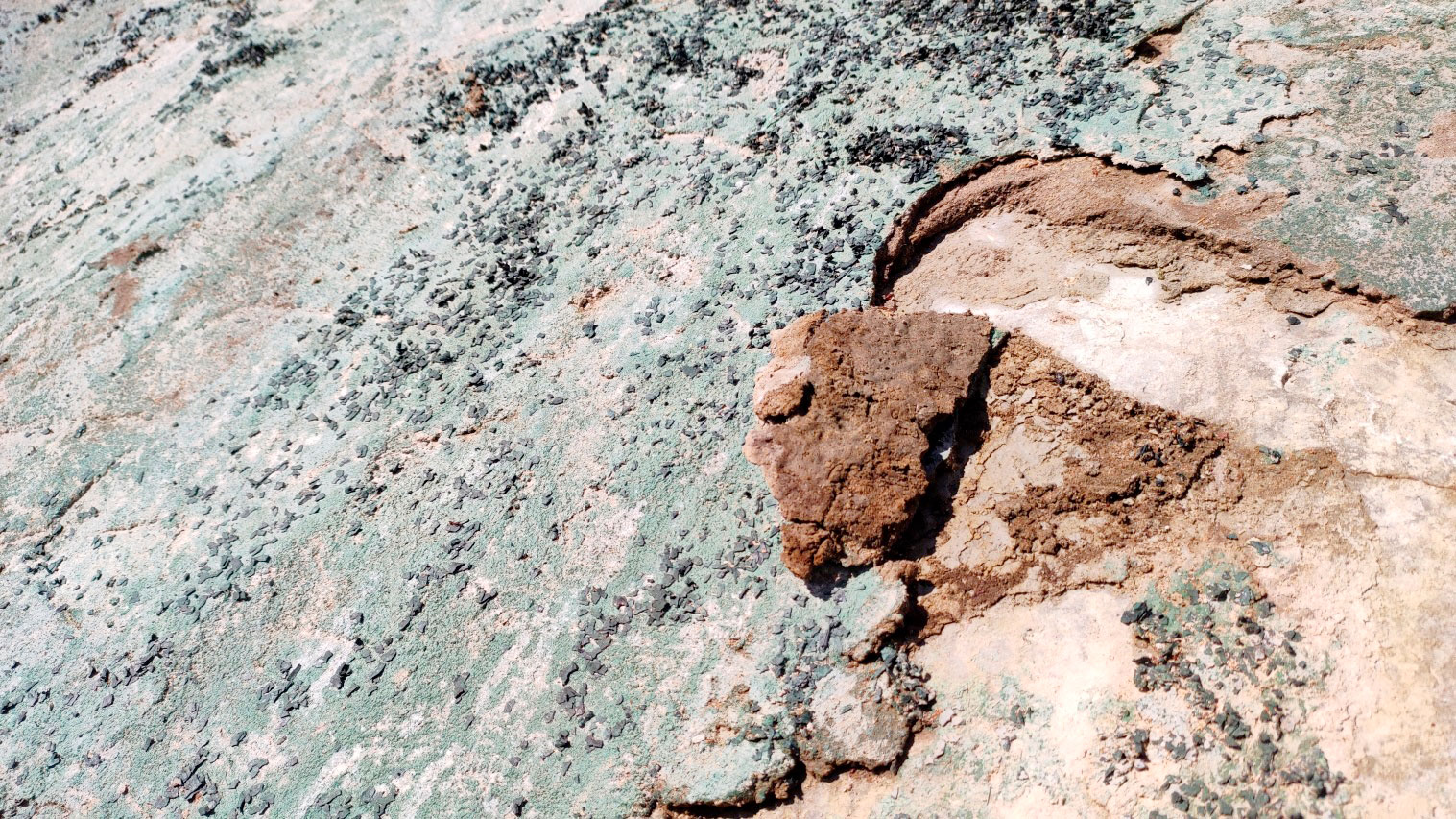

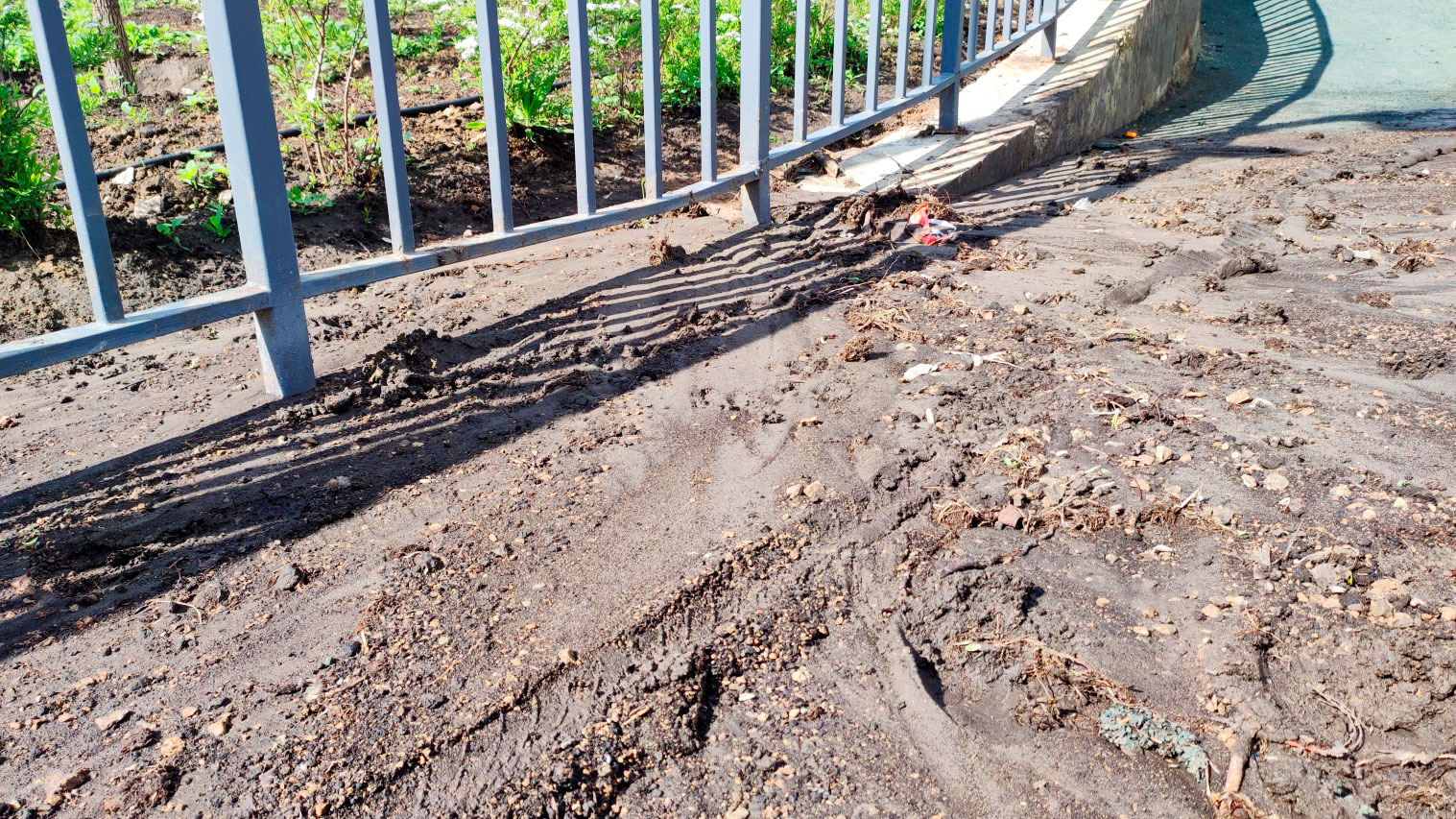

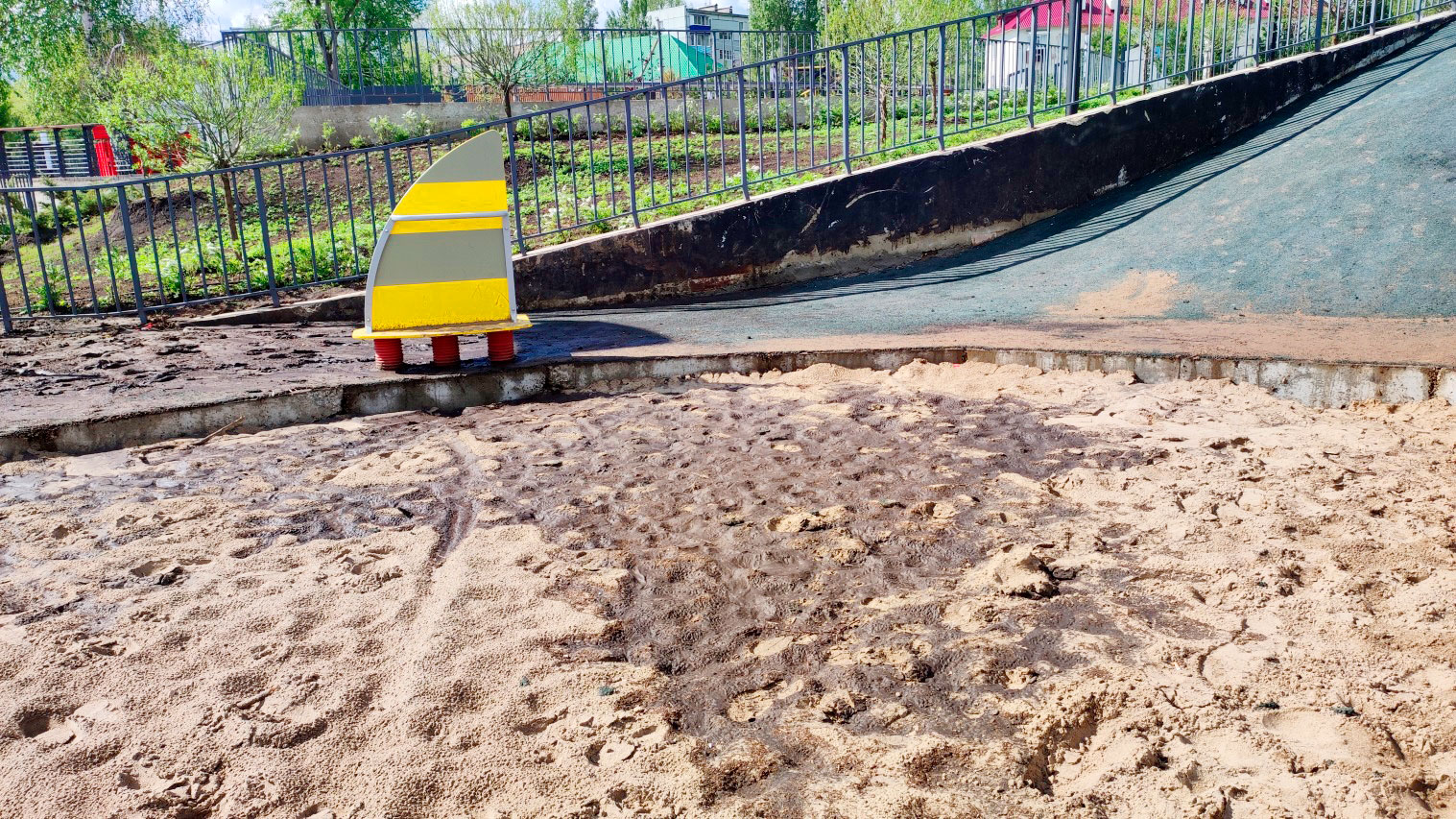

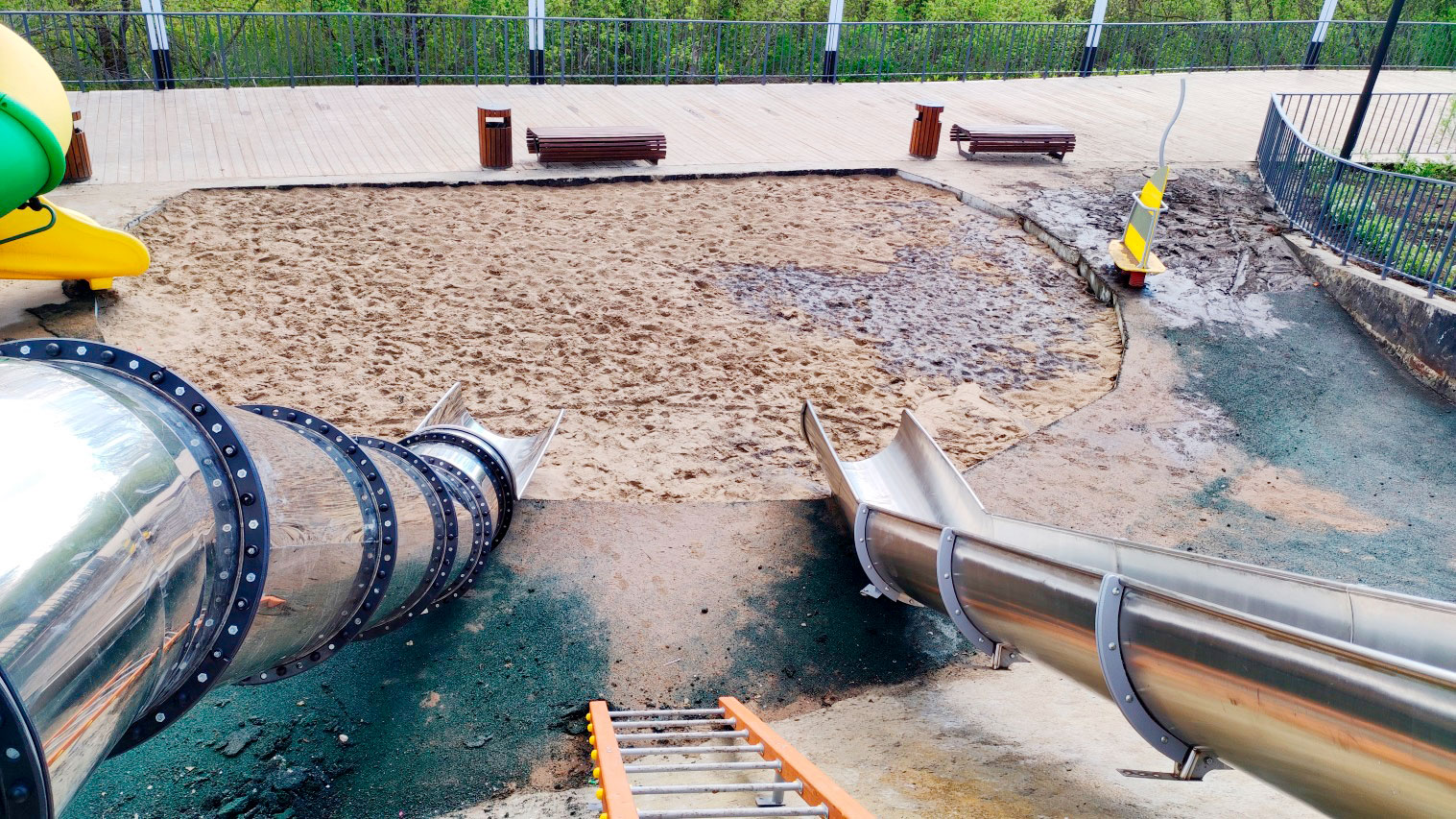

На проблемном участке покрытие местами было заилено и засыпано грунтом. Этот грунт смыло с откосов поверхностной водой. По состоянию участка было видно, что земля с откоса сходила вниз и ложилась прямо на покрытие.

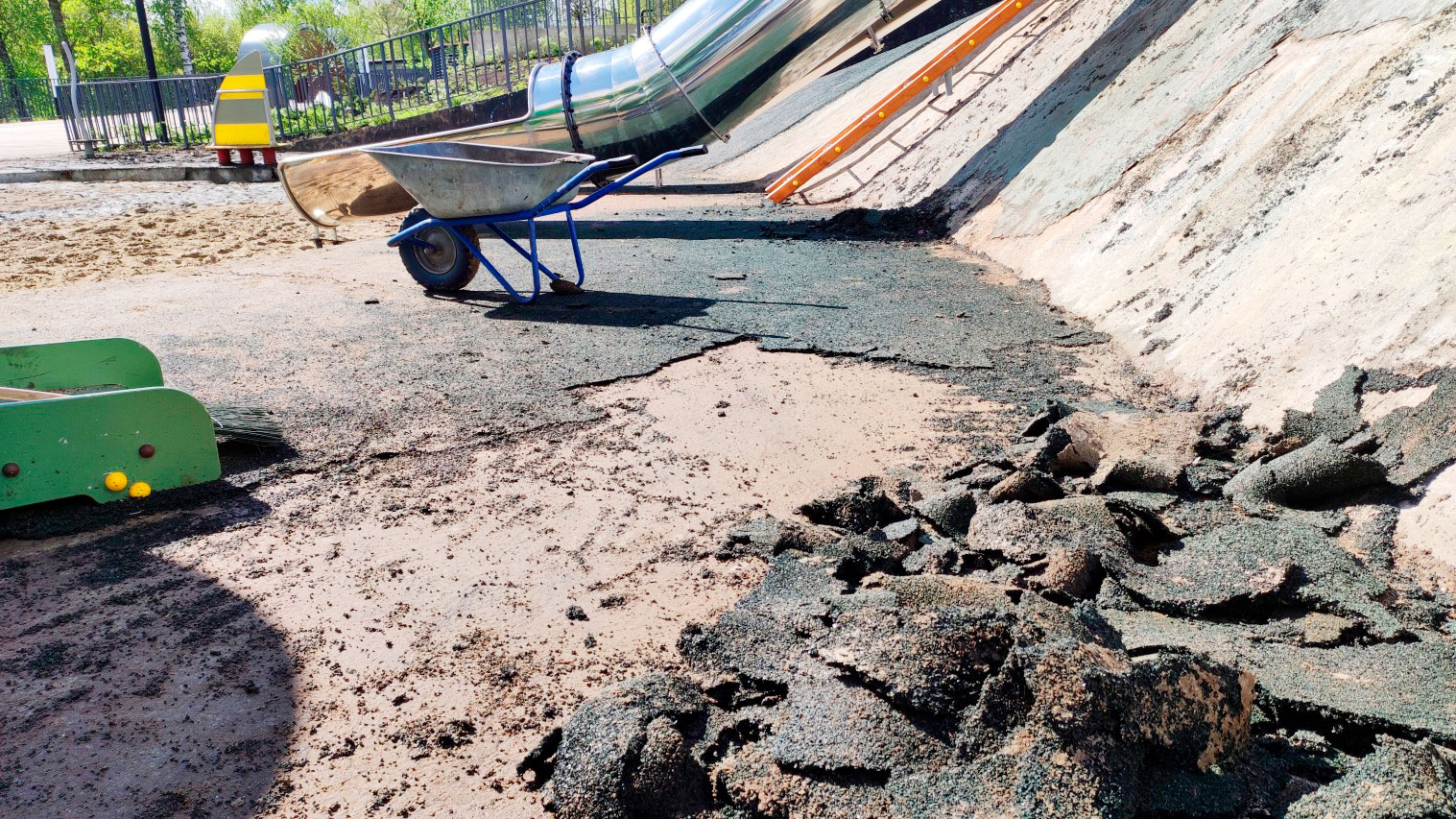

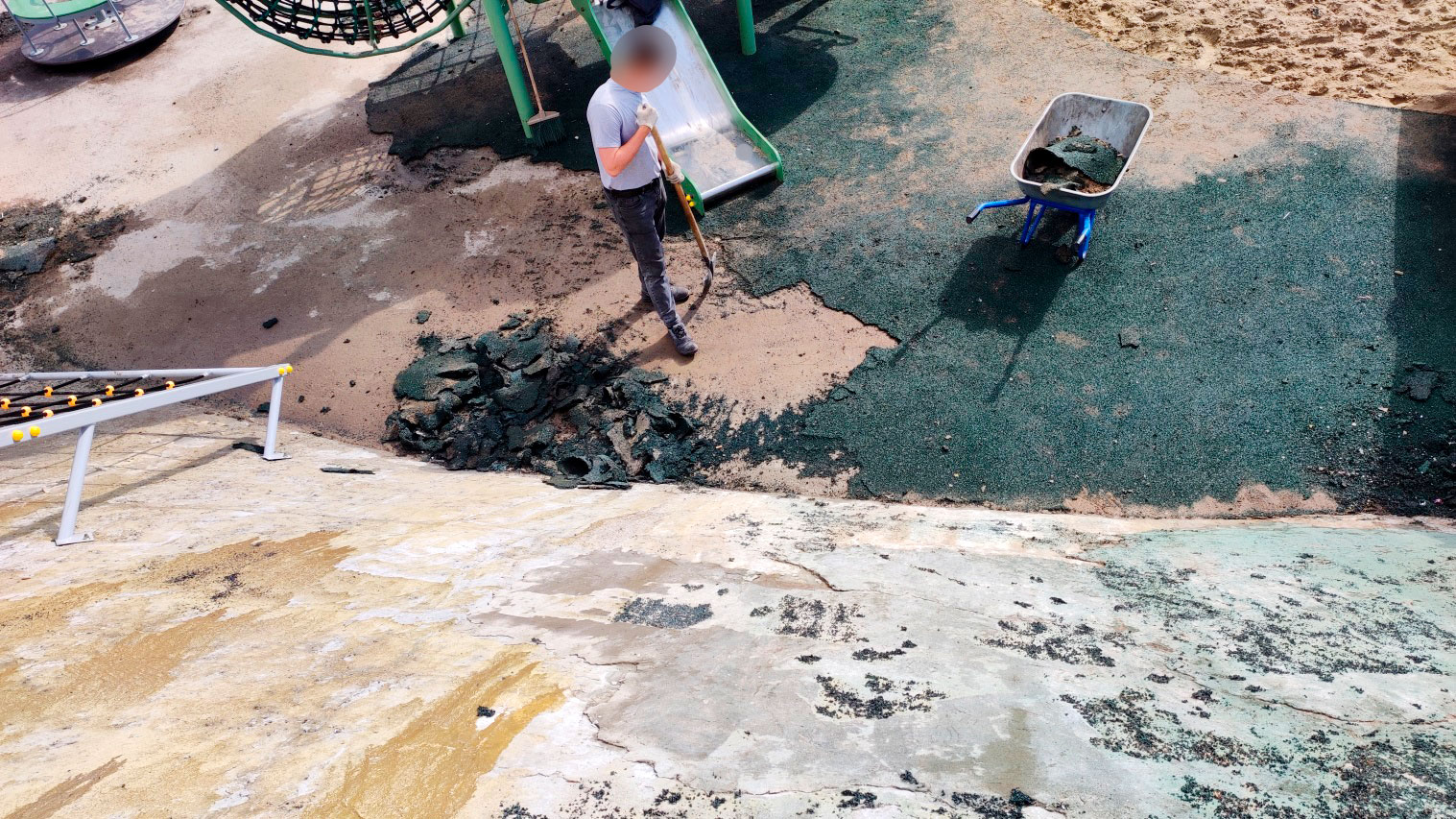

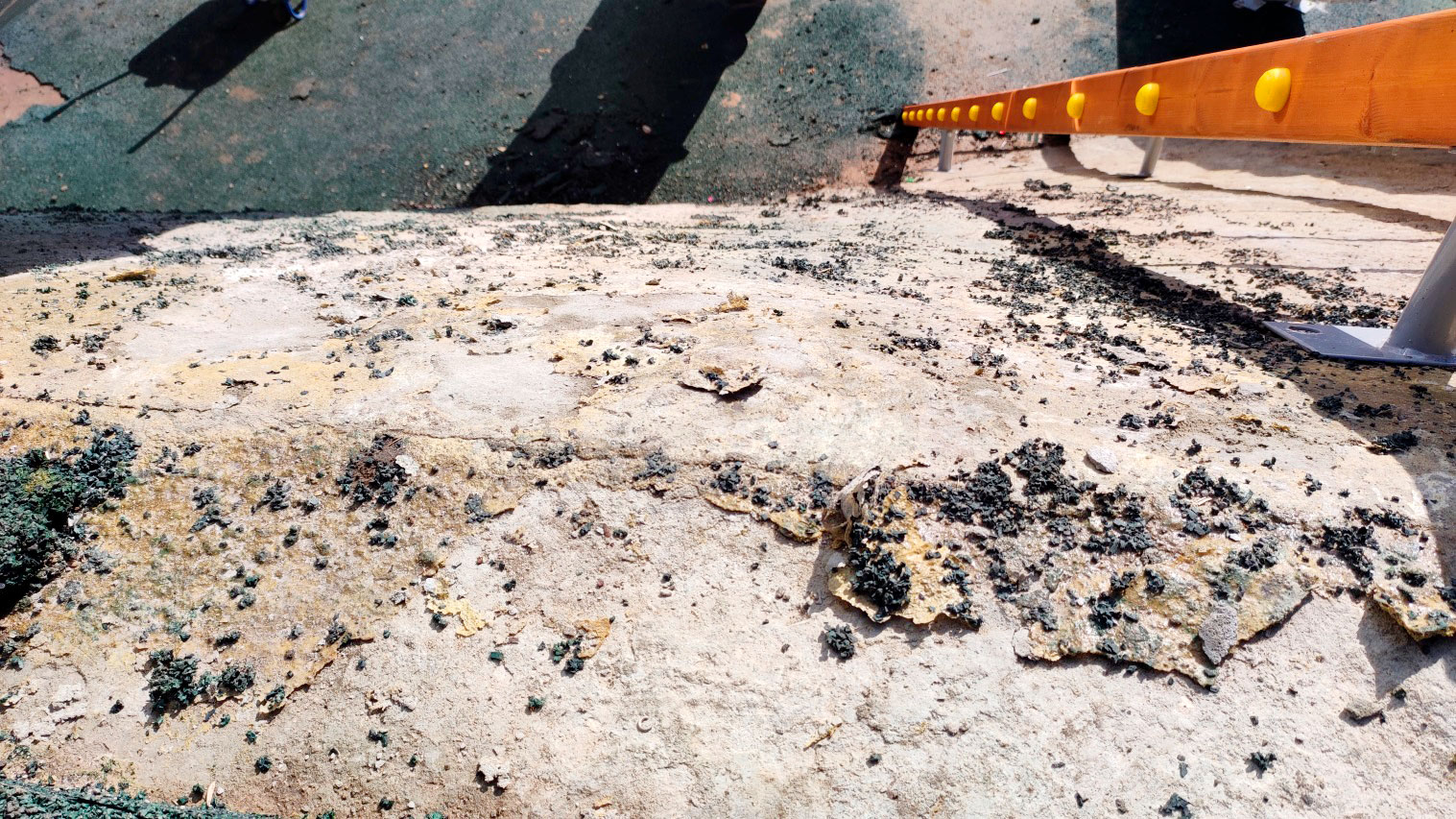

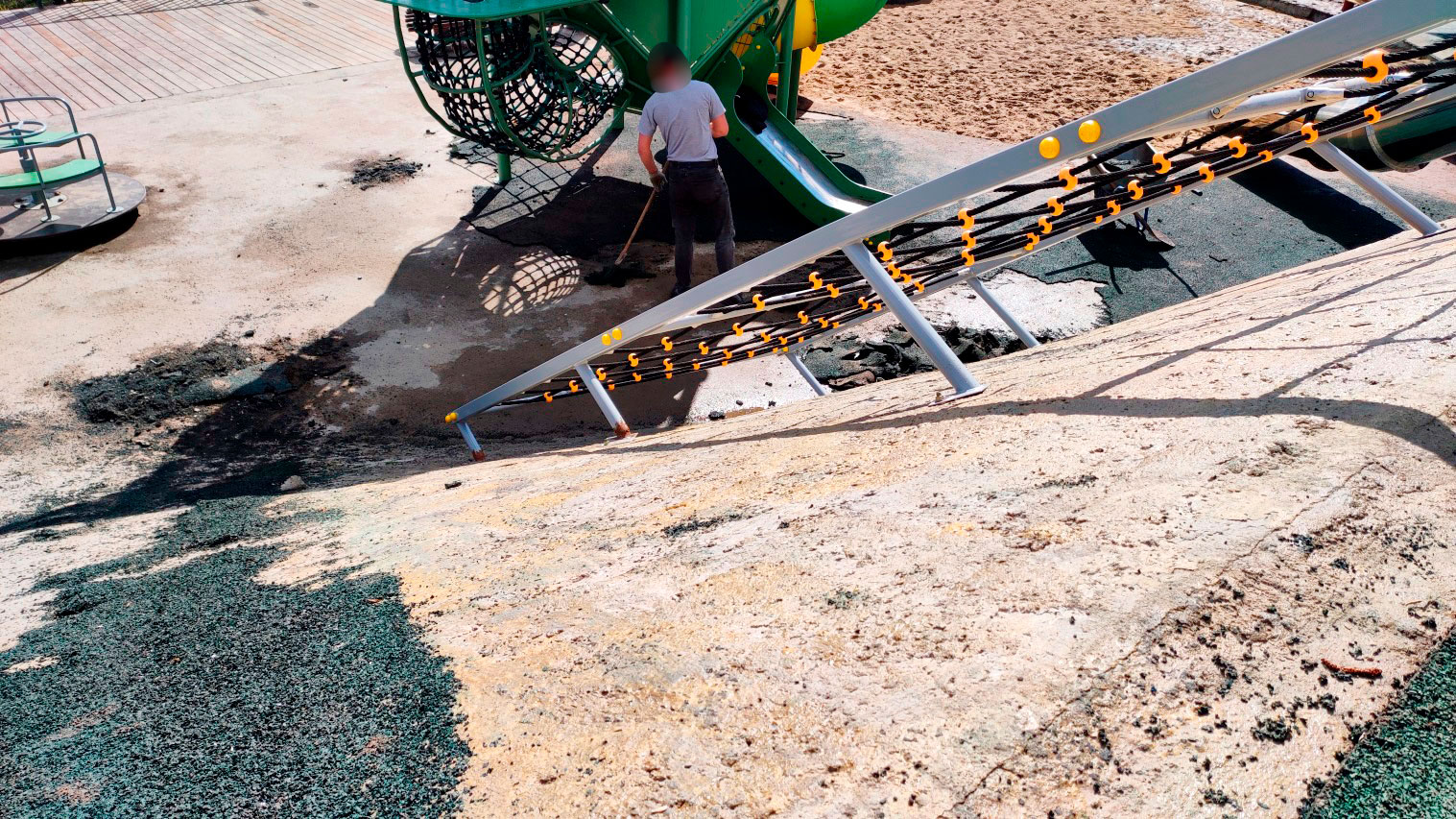

К моменту осмотра часть этого участка уже очистили до бетонного основания. Часть покрытия к этому времени была снята, а часть демонтировали прямо во время моего обследования. Поэтому я видел сразу несколько состояний одного и того же участка: где-то покрытие еще оставалось, где-то уже были поврежденные фрагменты, а где-то слой сняли полностью.

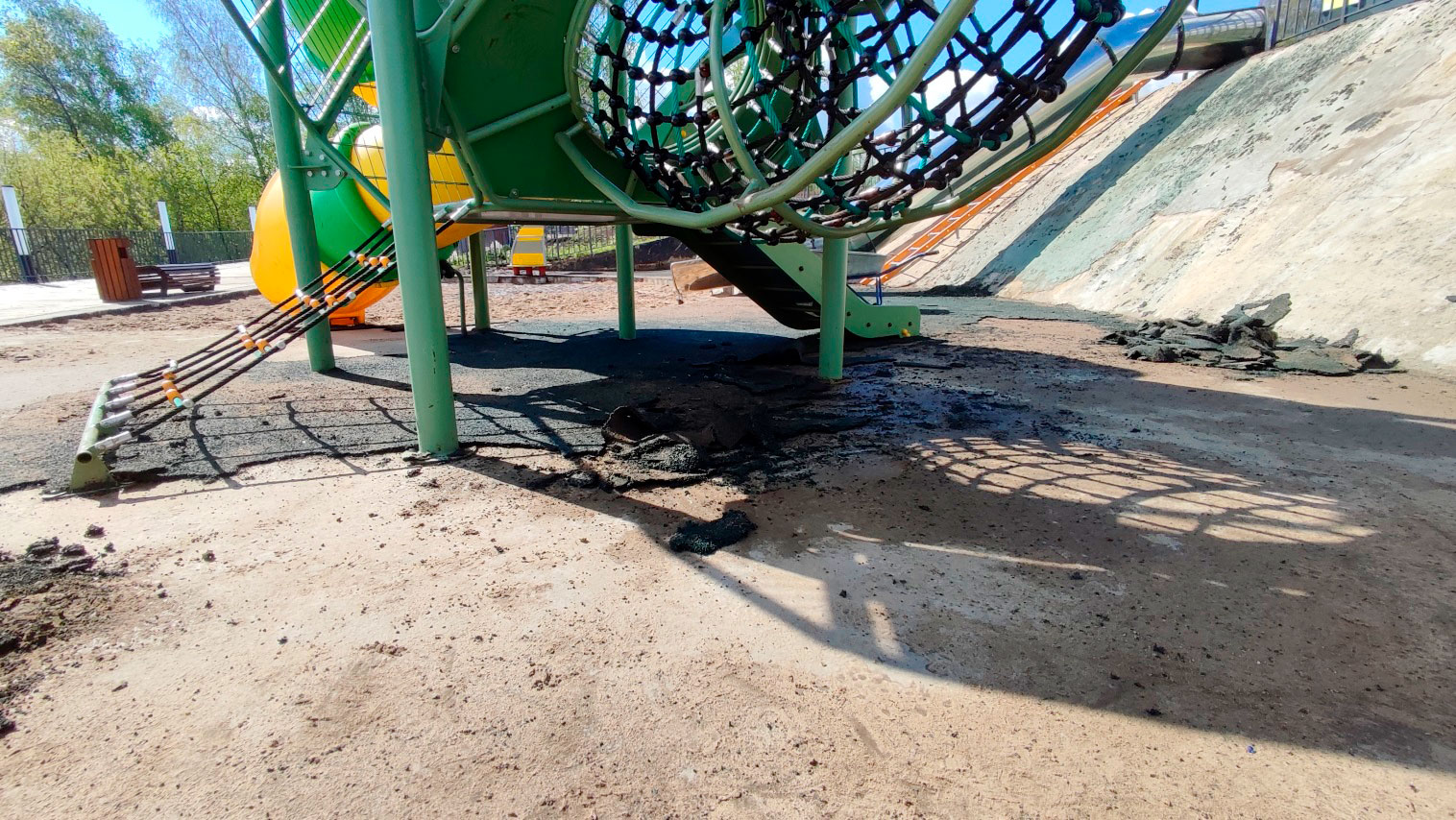

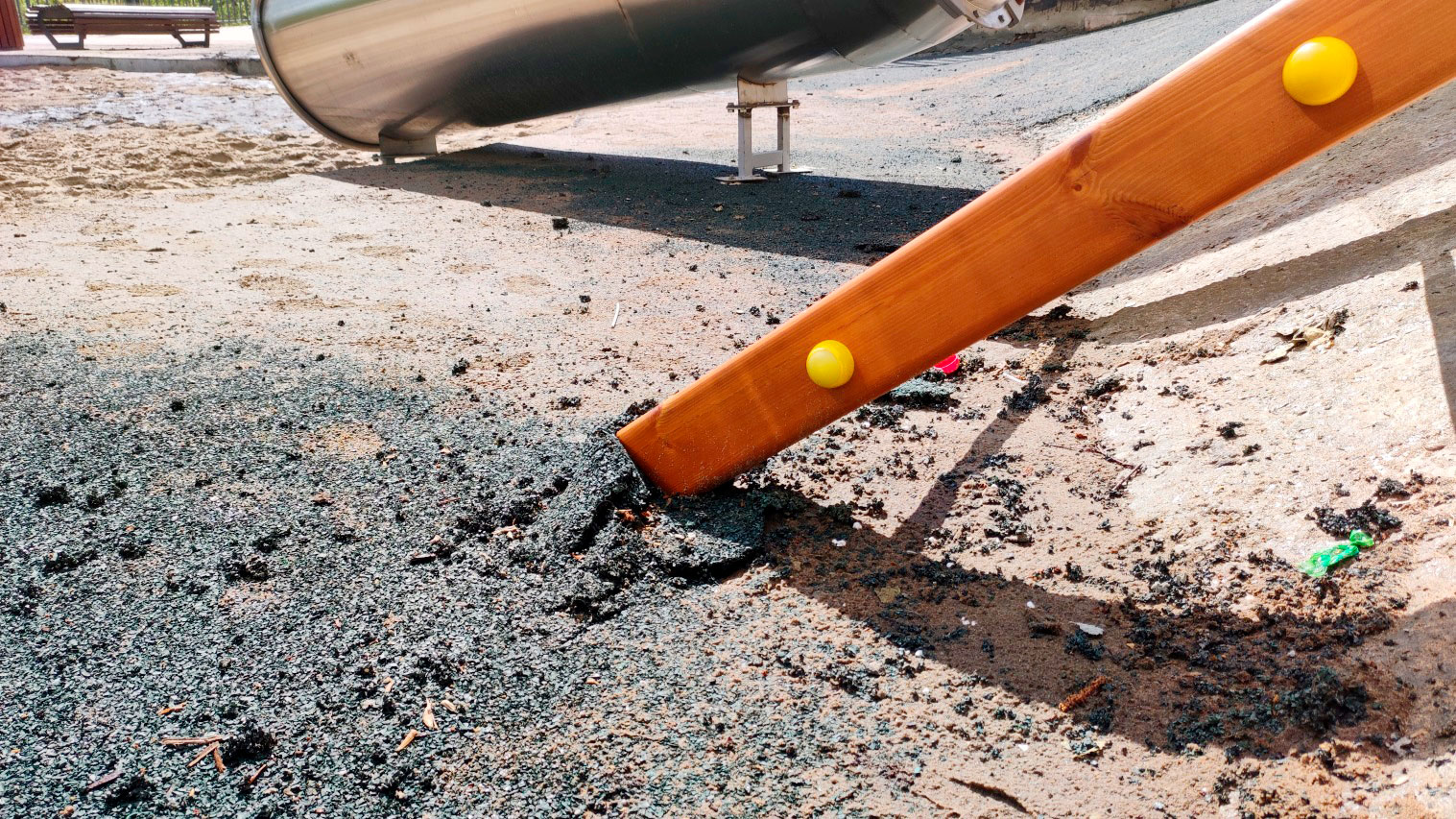

Отдельно я посмотрел зону у игрового оборудования. Там покрытие получило складки и разрывы в местах, где стоят опоры. Такая картина обычно появляется, когда оборудование смещается, а покрытие начинает собираться и рваться рядом с точками опирания.

Почему разрушение нельзя объяснить только качеством покрытия

По этому объекту проблема была не только в самом покрытии. Если бы причина была только в резиновой крошке, похожая картина была бы и на других участках. Но этого я не увидел. На значительной части объекта покрытие оставалось в исправном состоянии.

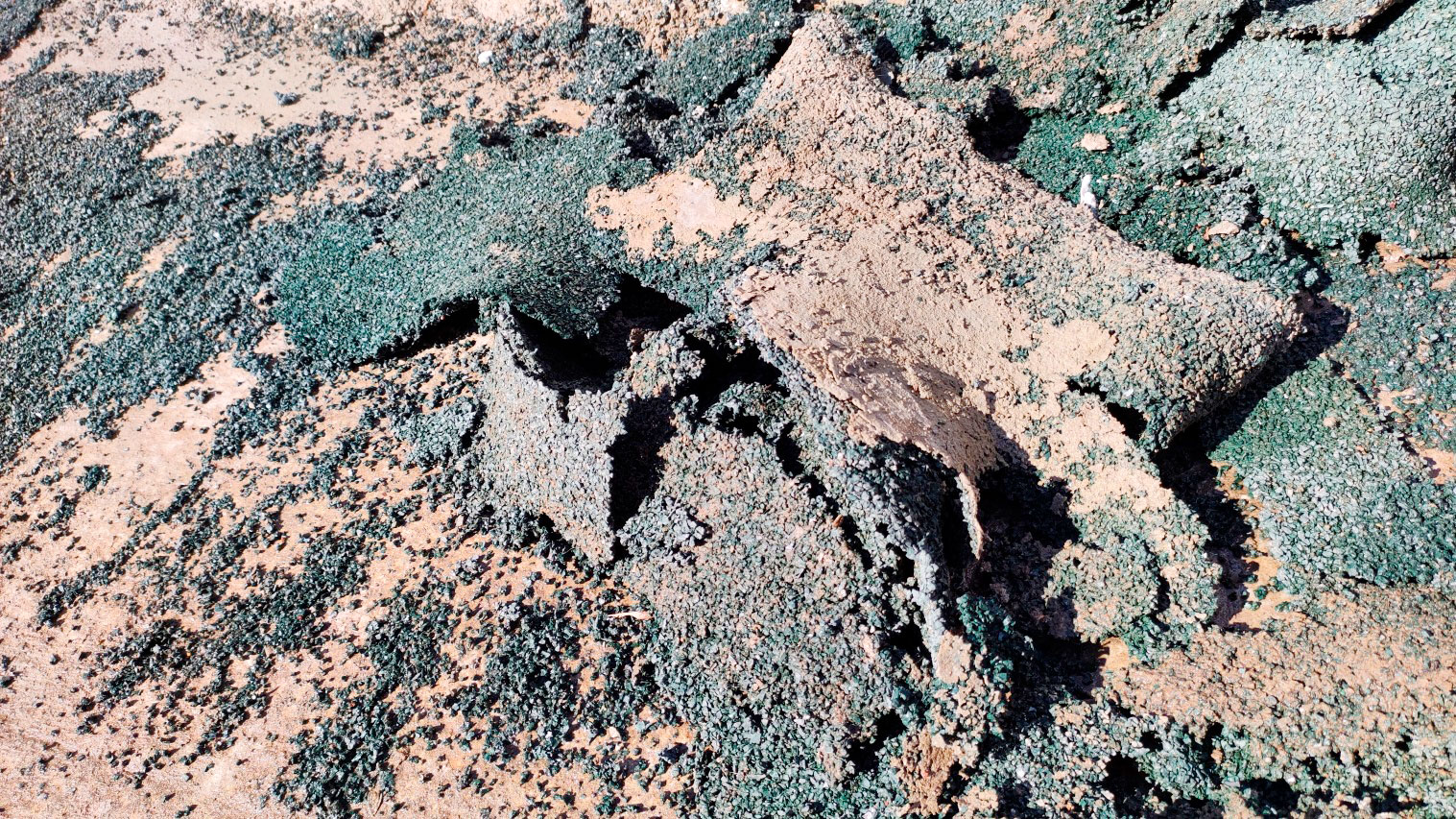

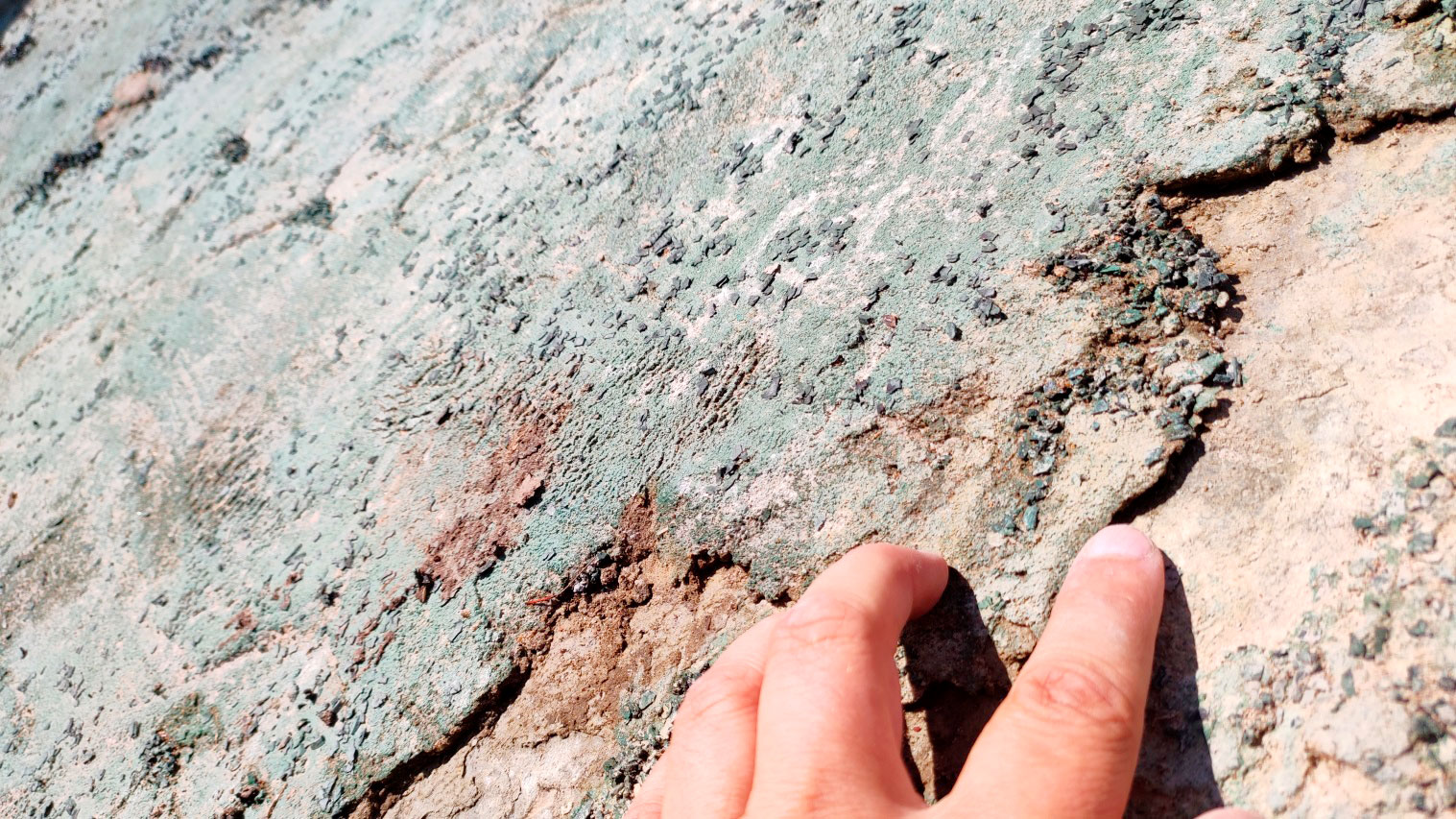

Когда я посмотрел демонтированные фрагменты с проблемного участка, стало видно, что гранулы в покрытии нормально связаны между собой полиуретановым связующим. При деформации эти куски не рассыпались и сохраняли целостность. Это говорит о том, что самого по себе разрушения материала из-за слабого связующего я здесь не увидел.

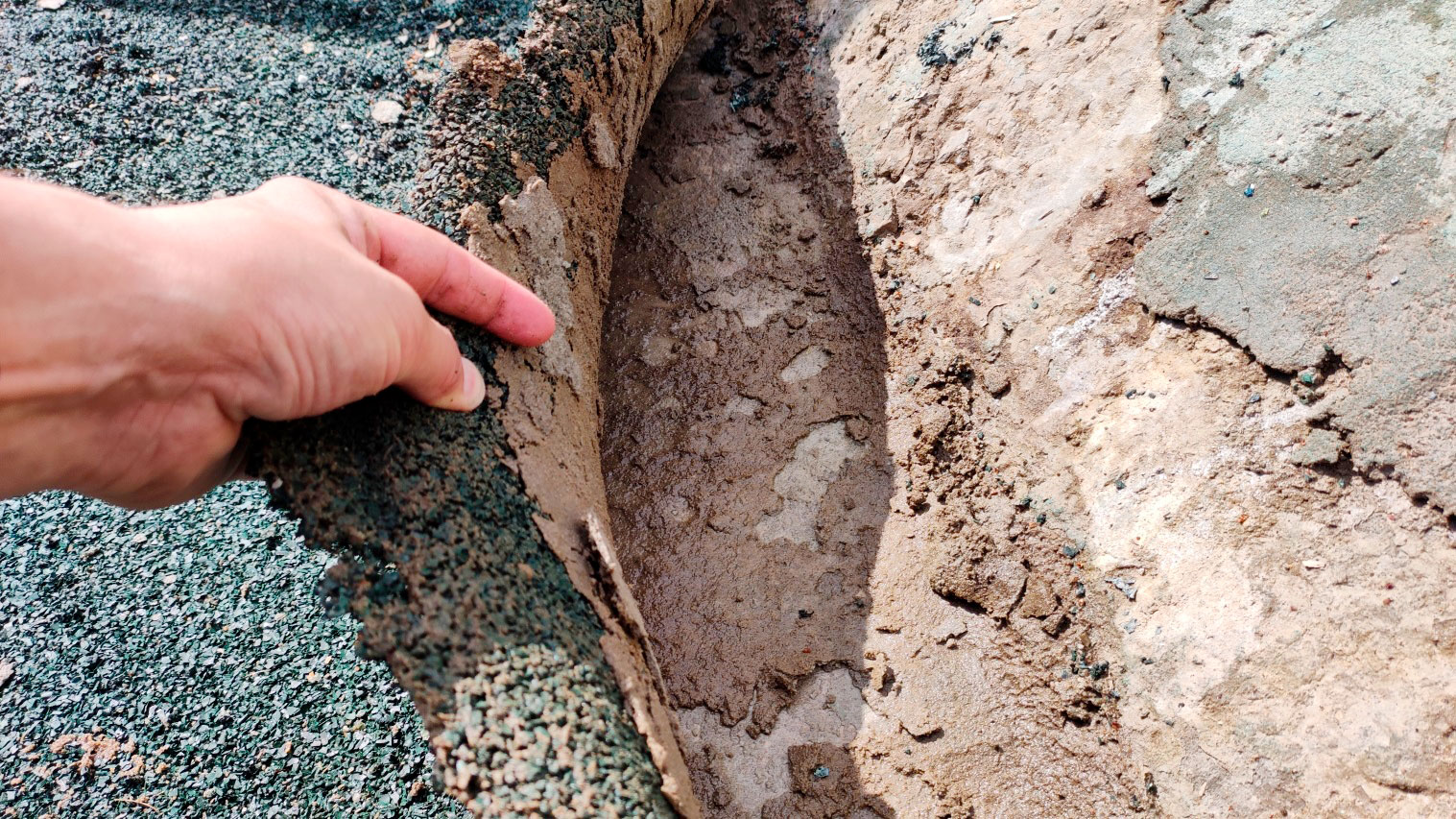

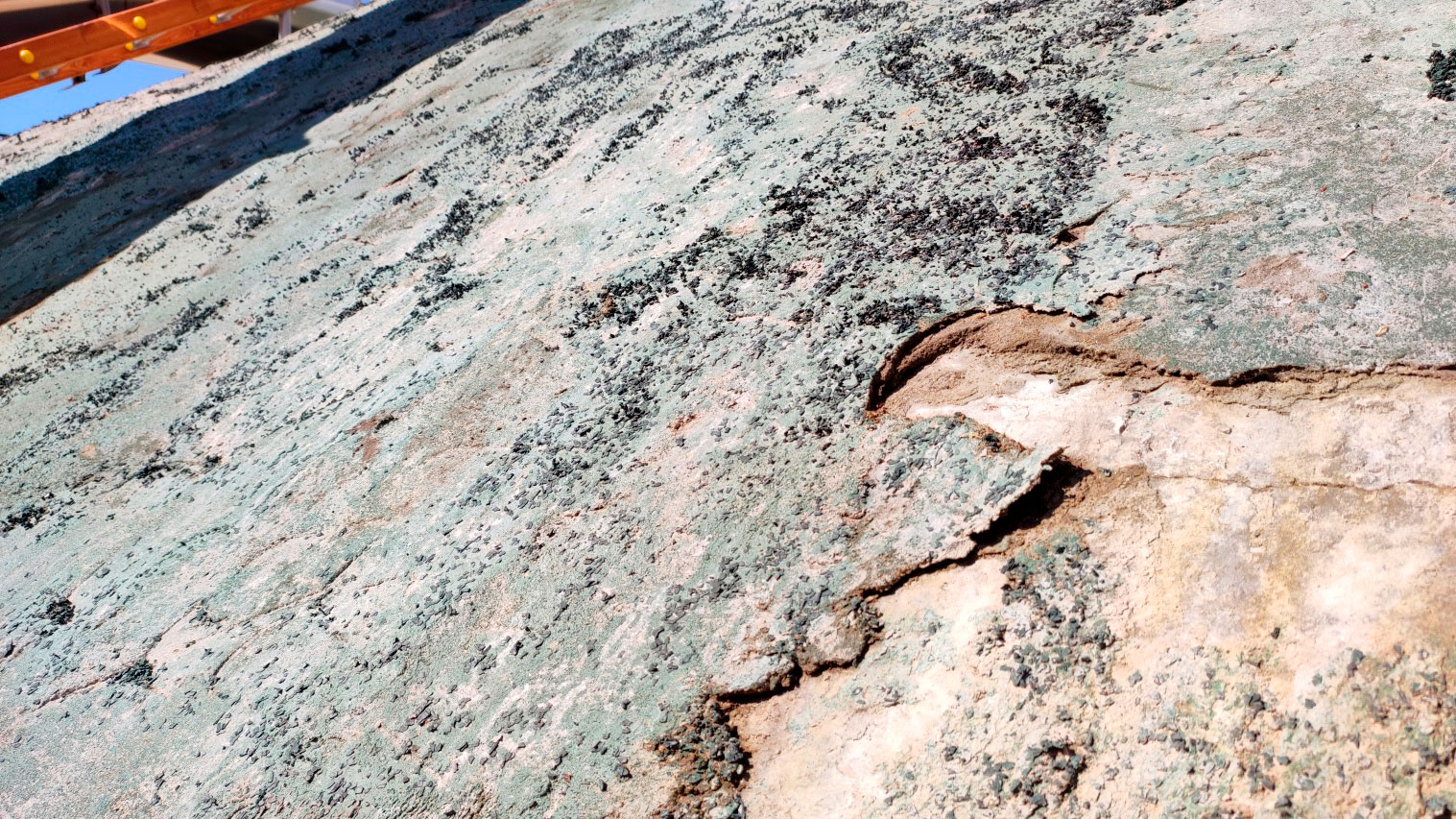

Дальше я посмотрел, как покрытие было связано с основанием. Местами клеевой слой держал его прочно. Более того, вместе с покрытием отходили куски самого бетонного основания. То есть в этих местах слабым оказалось уже не покрытие, а верхний слой бетона, к которому его приклеили.

Поэтому объяснять разрушение только качеством покрытия здесь нельзя. Осмотр показал другую картину: связующее в покрытии работало, сцепление местами было нормальным, а разрушение шло вместе с поверхностью бетонного основания. Дальше нужно было смотреть уже сам бетон.

Что показало обследование бетонного основания под покрытием

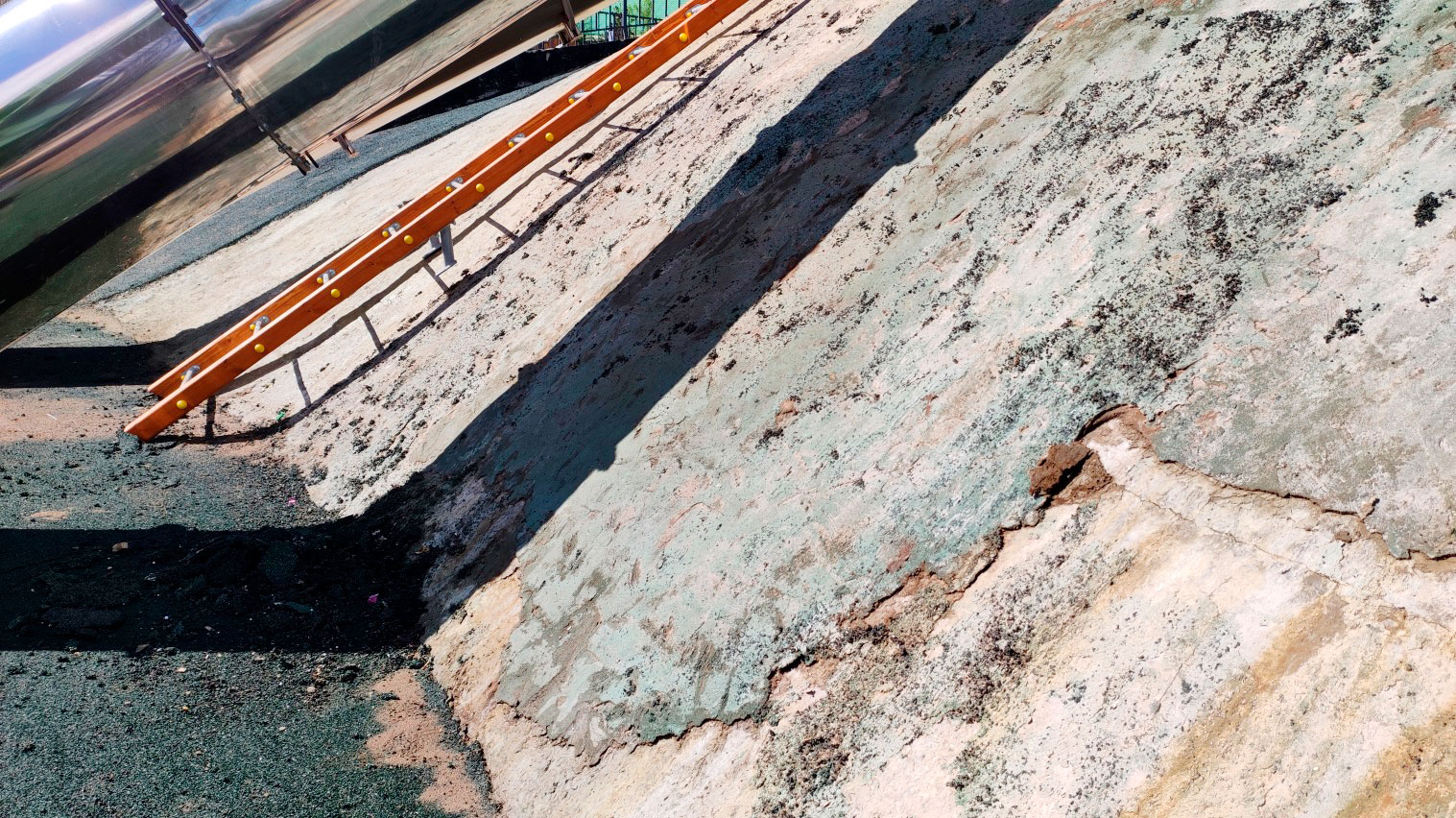

После того как часть покрытия сняли, я смог посмотреть само бетонное основание на склоне и на нижнем ярусе площадки. И здесь проблема уже была видна напрямую. Основание на этом участке оказалось слабым и поврежденным.

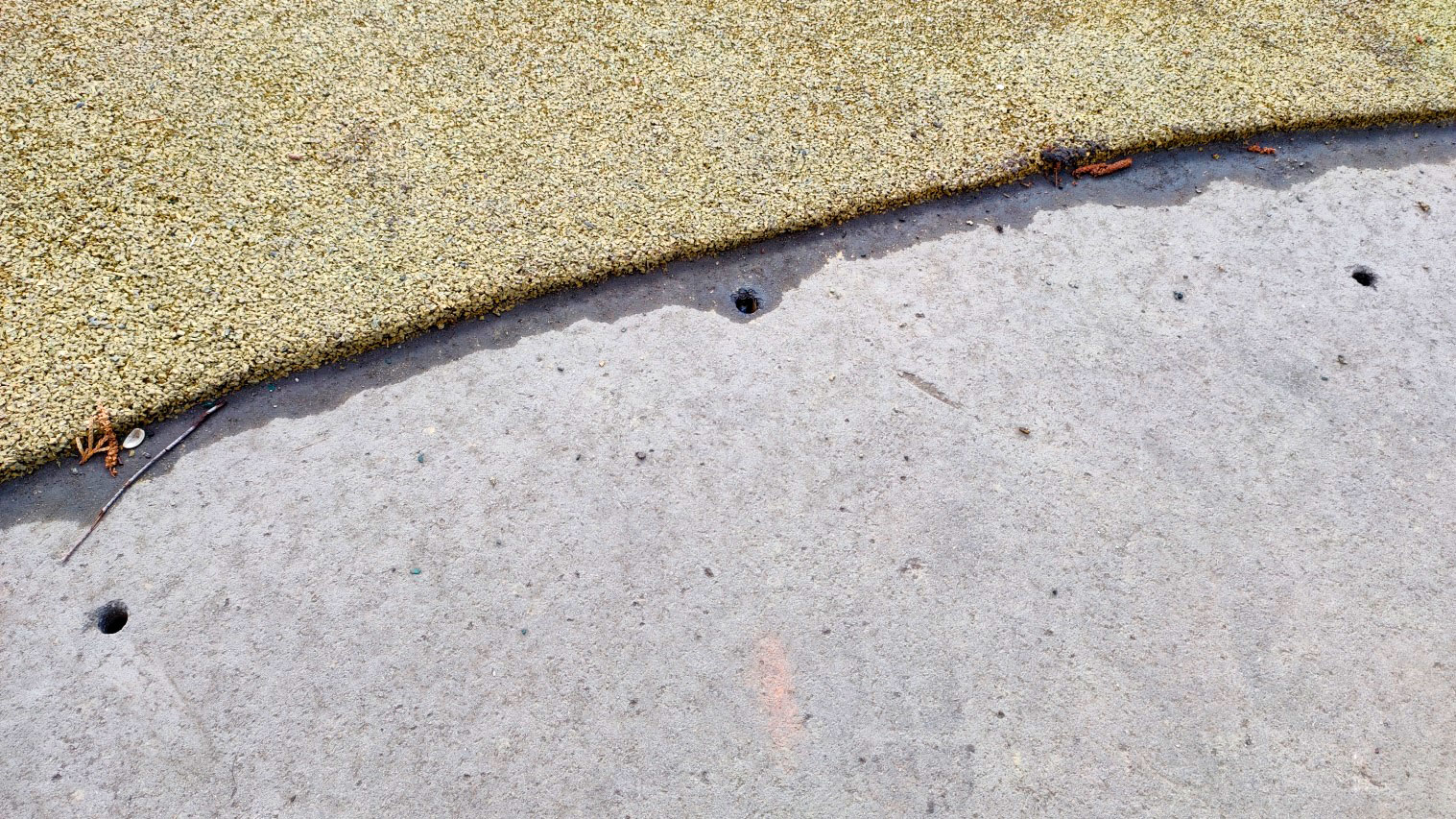

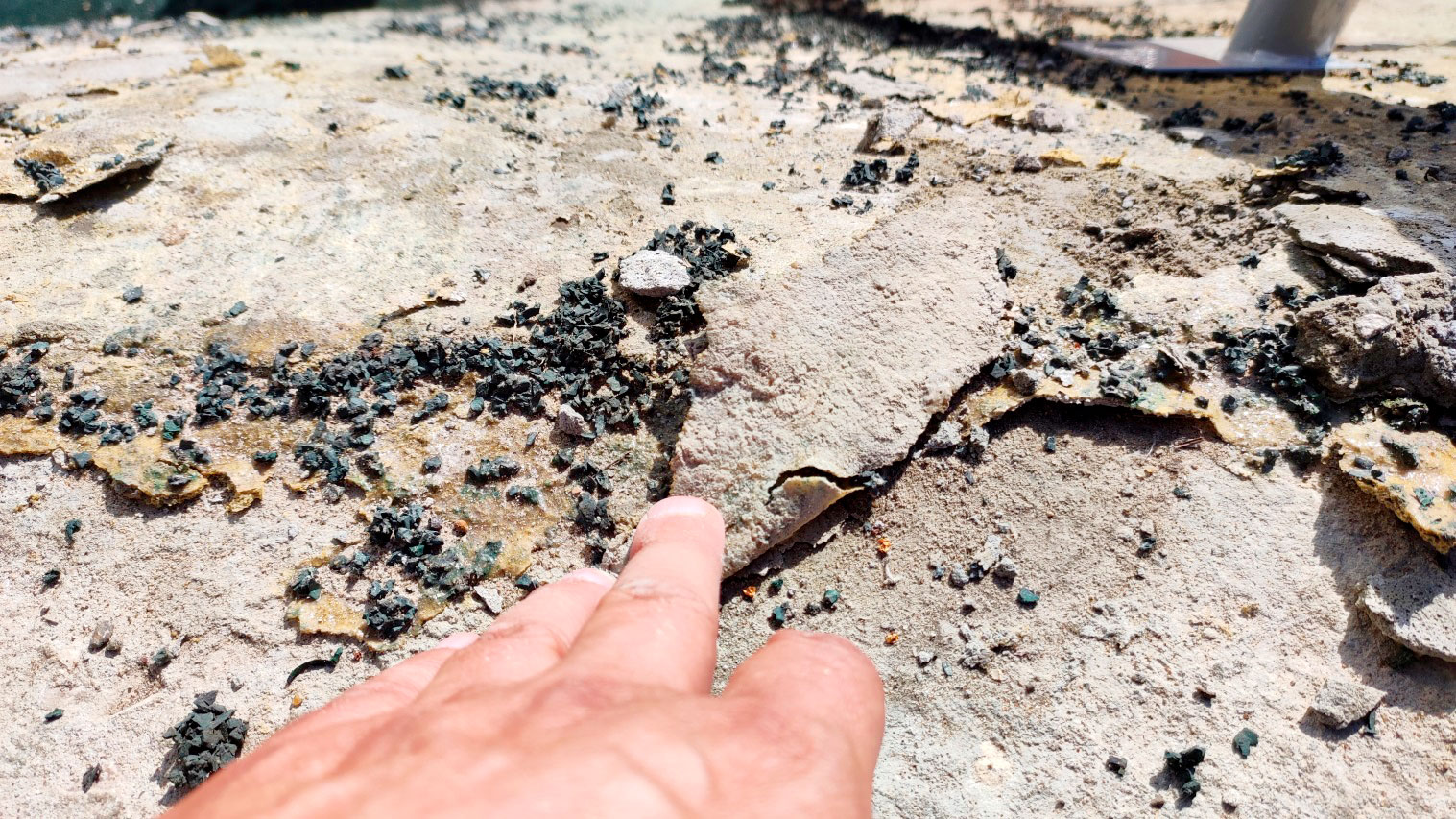

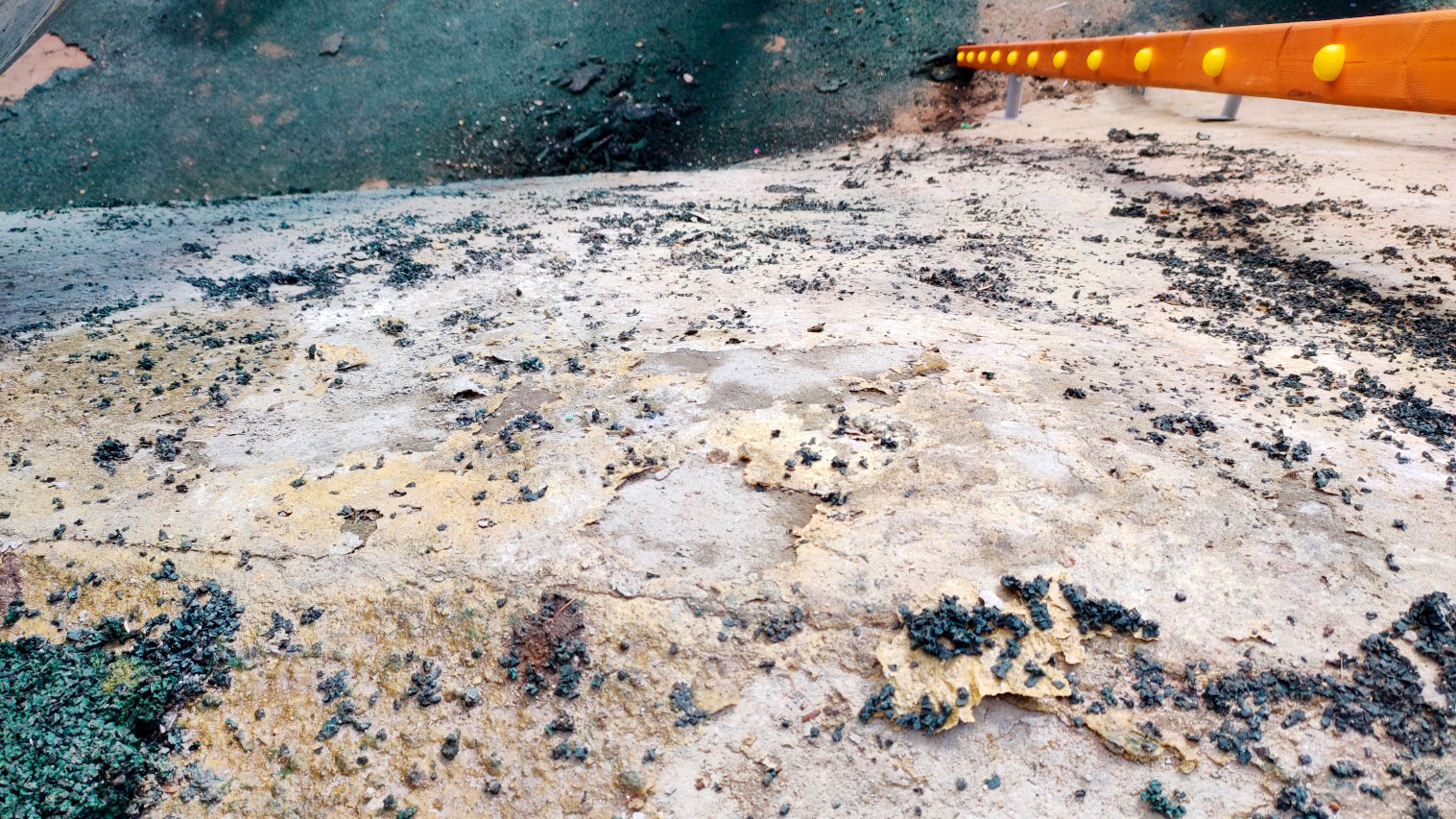

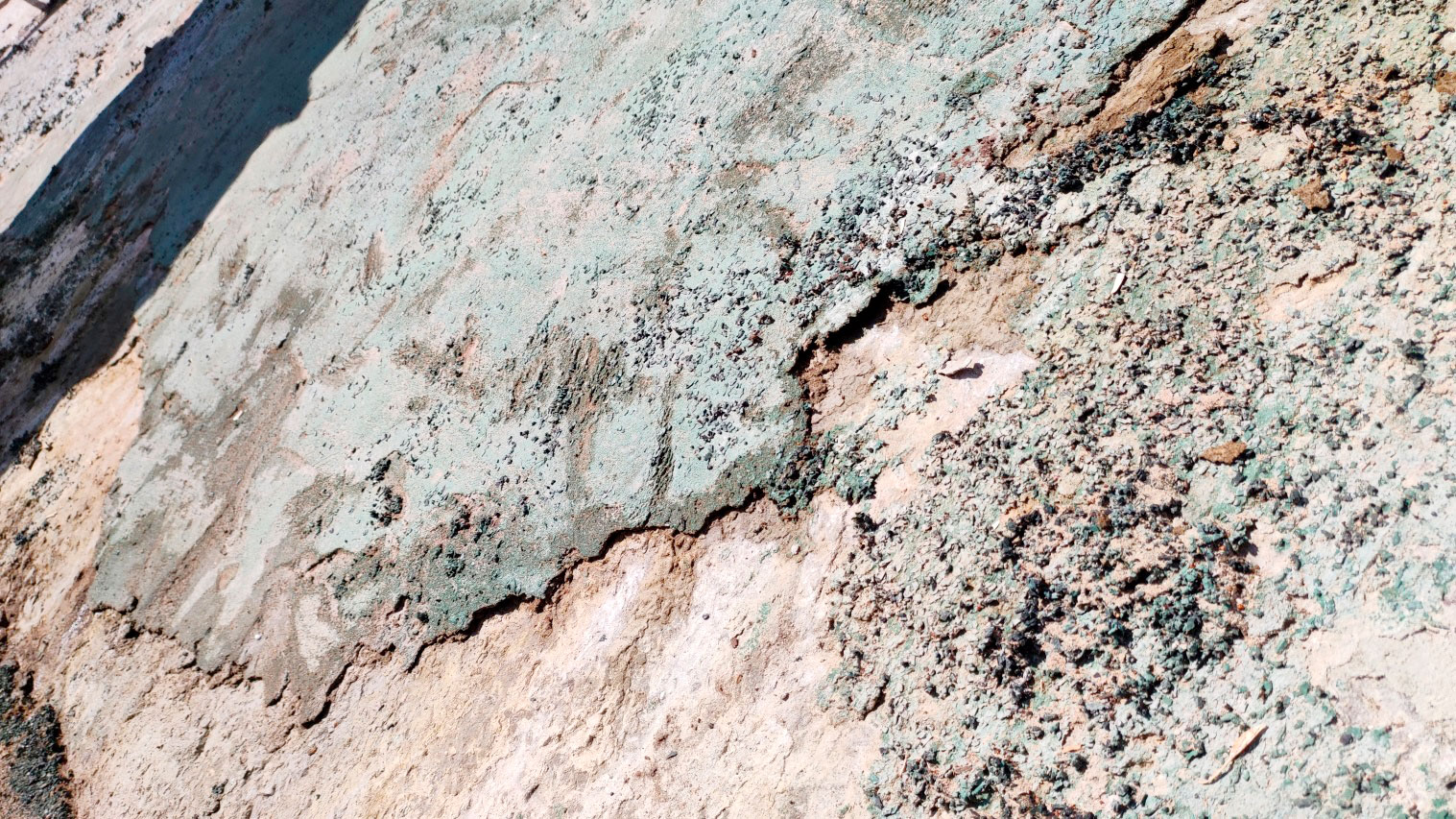

На отдельных участках поверхности были видны раковины. Это один из признаков некачественной поверхности бетона, который сразу заставляет внимательнее смотреть весь узел целиком.

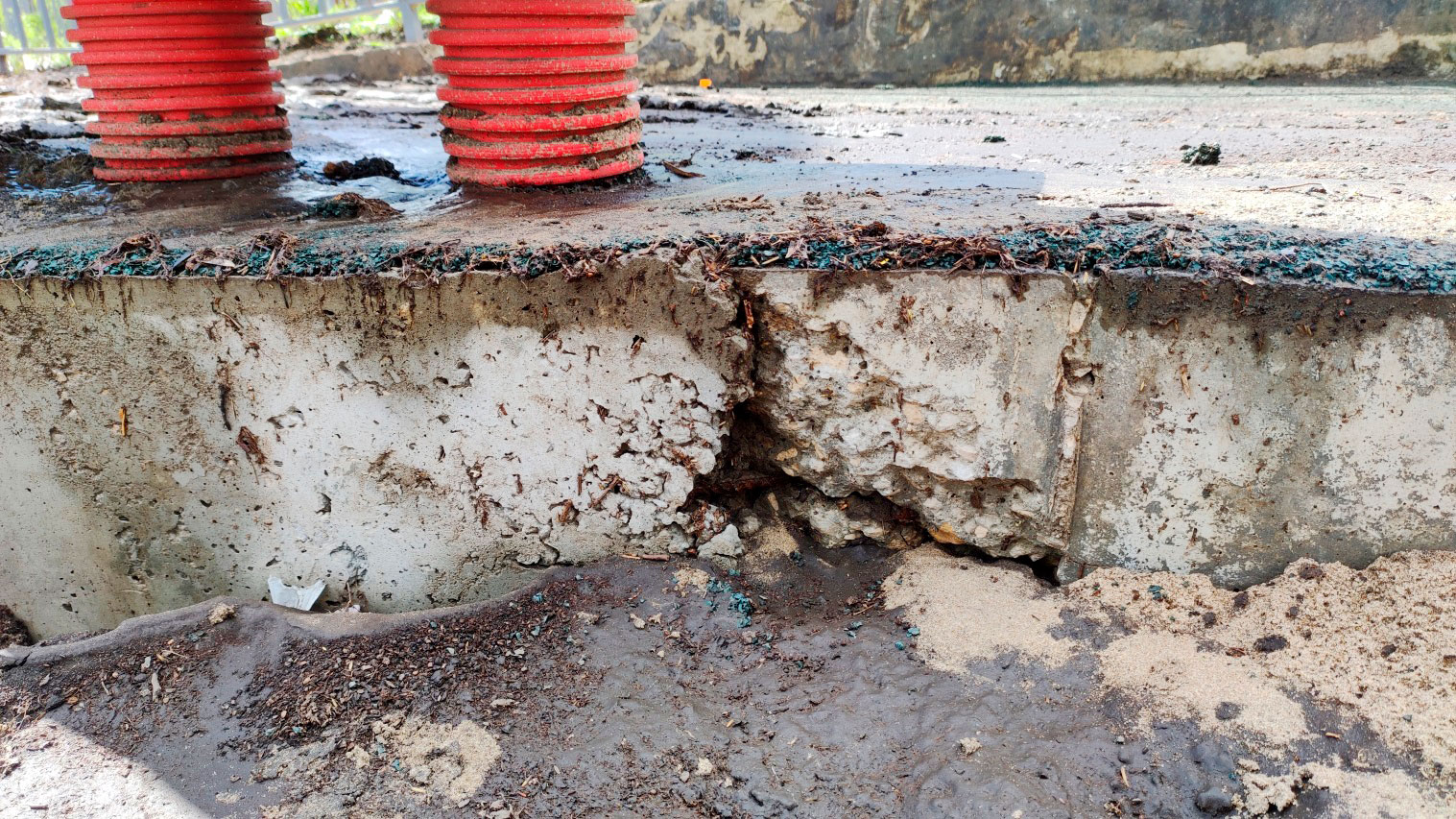

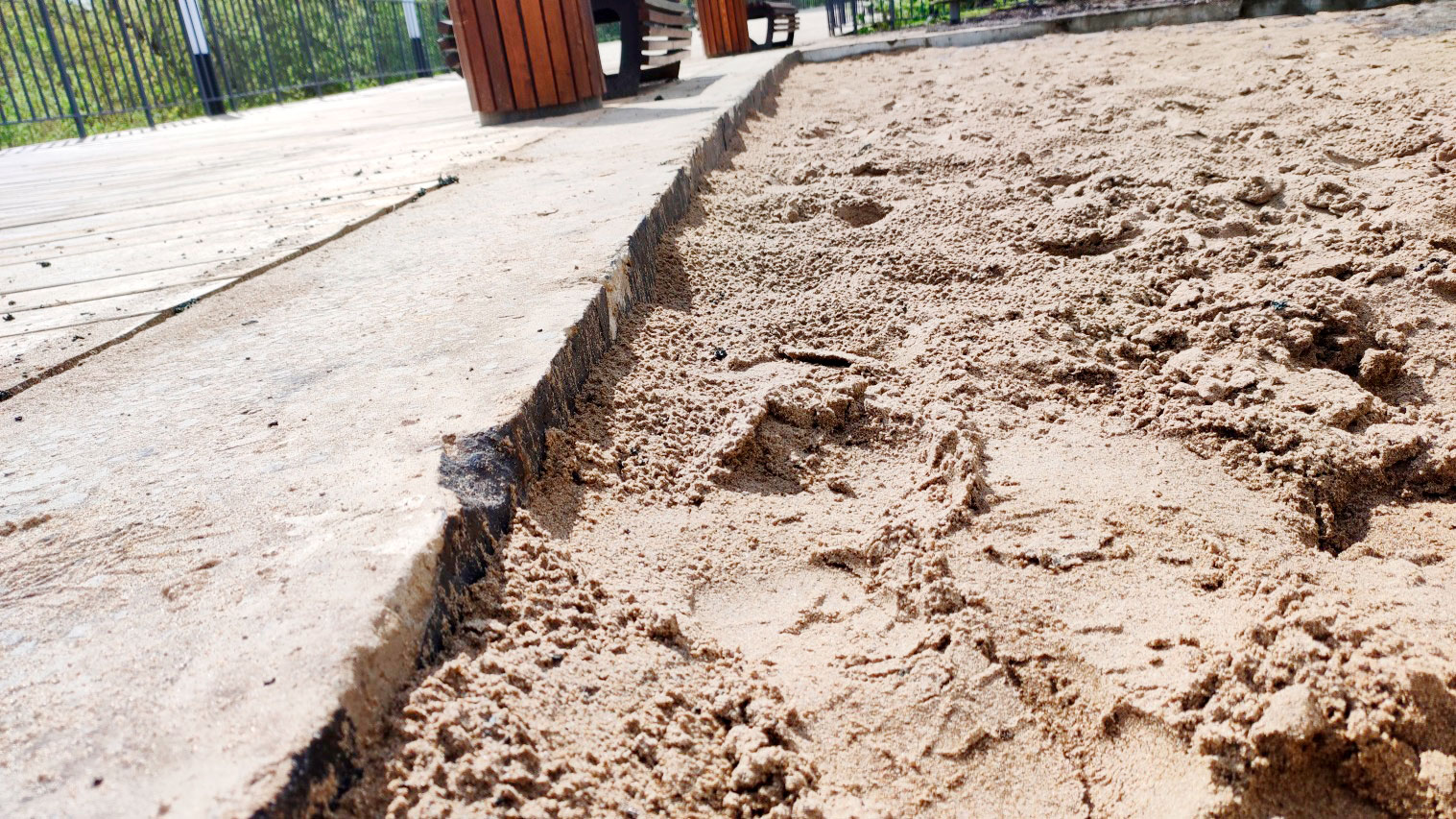

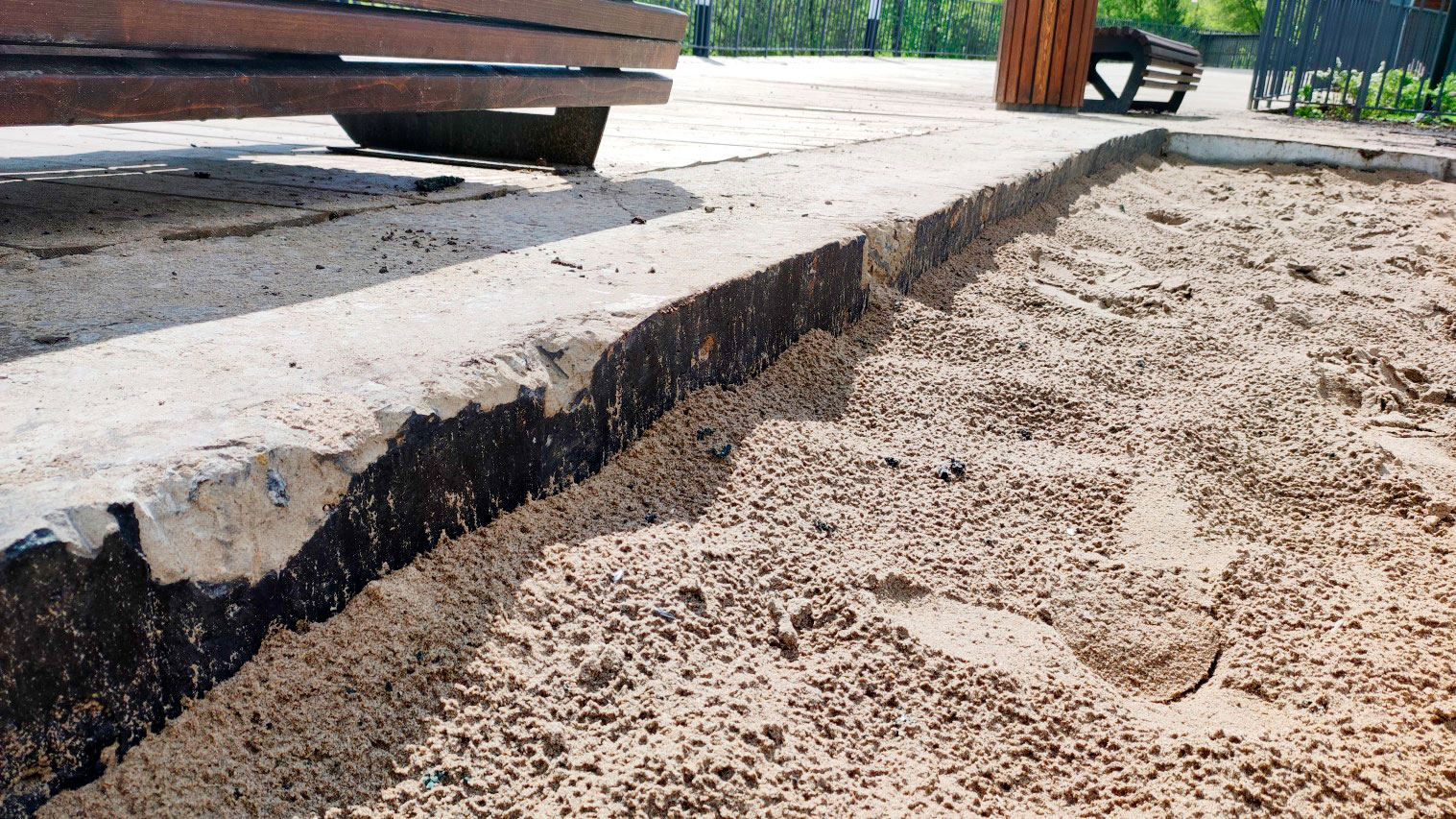

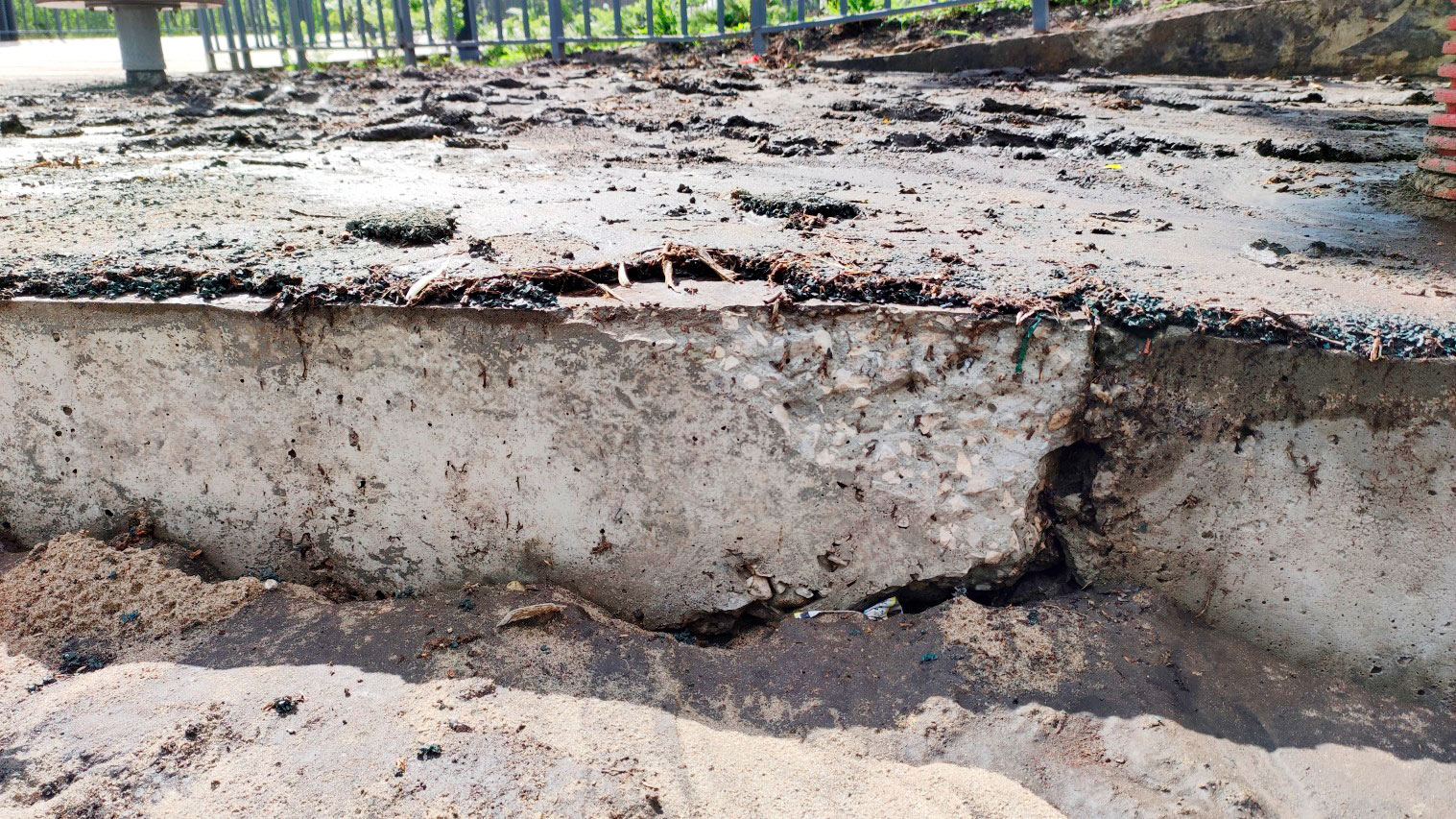

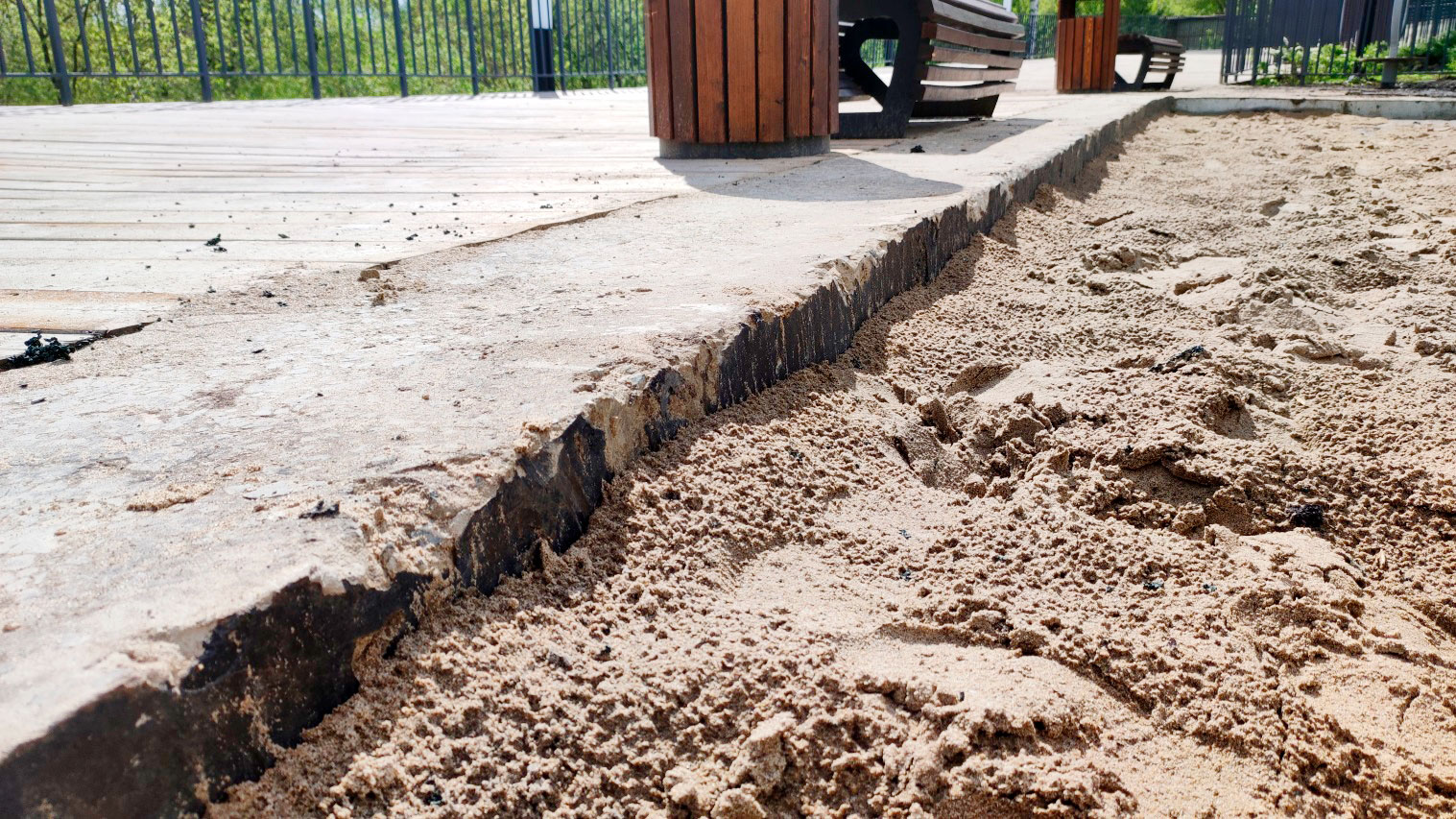

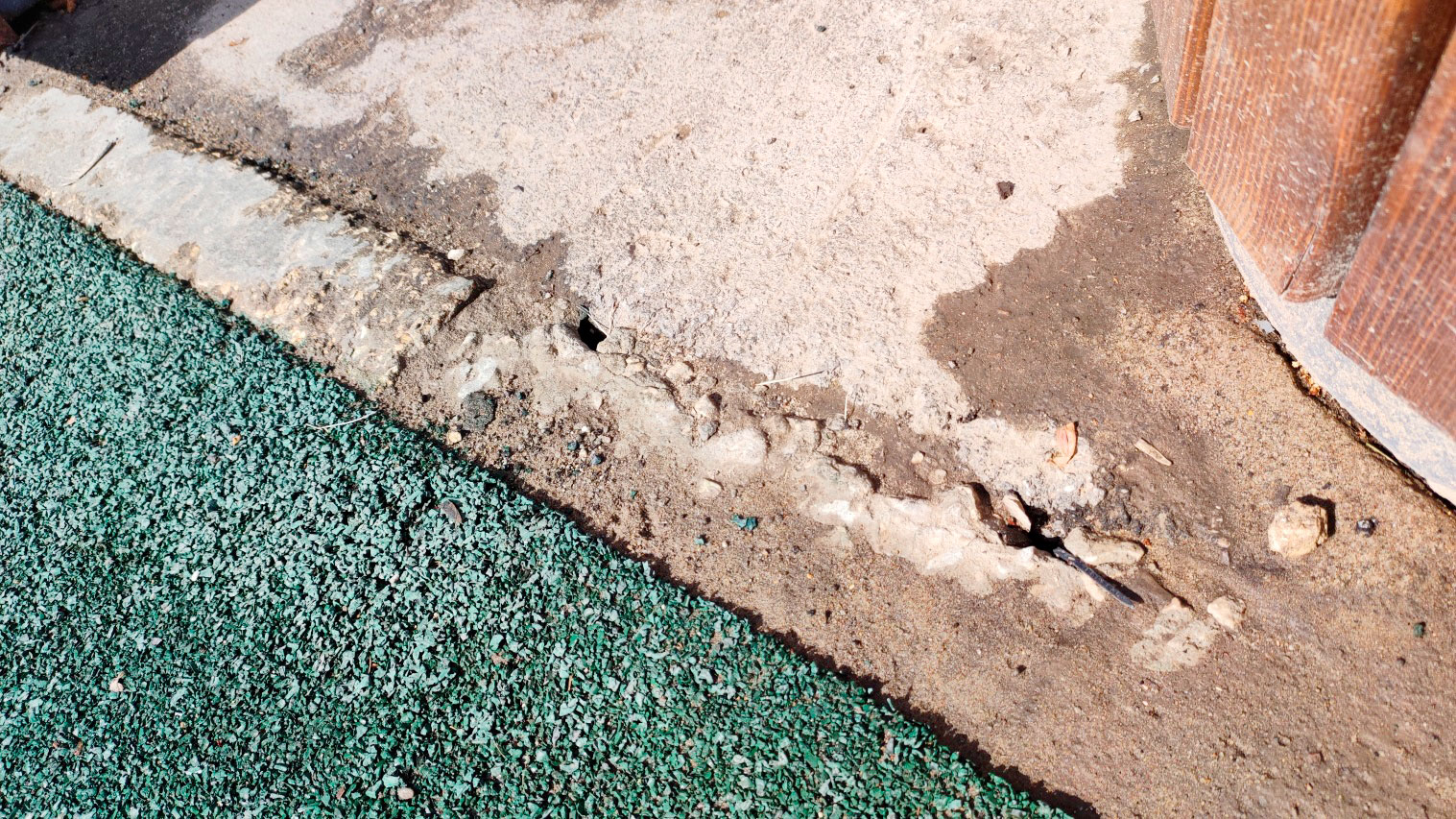

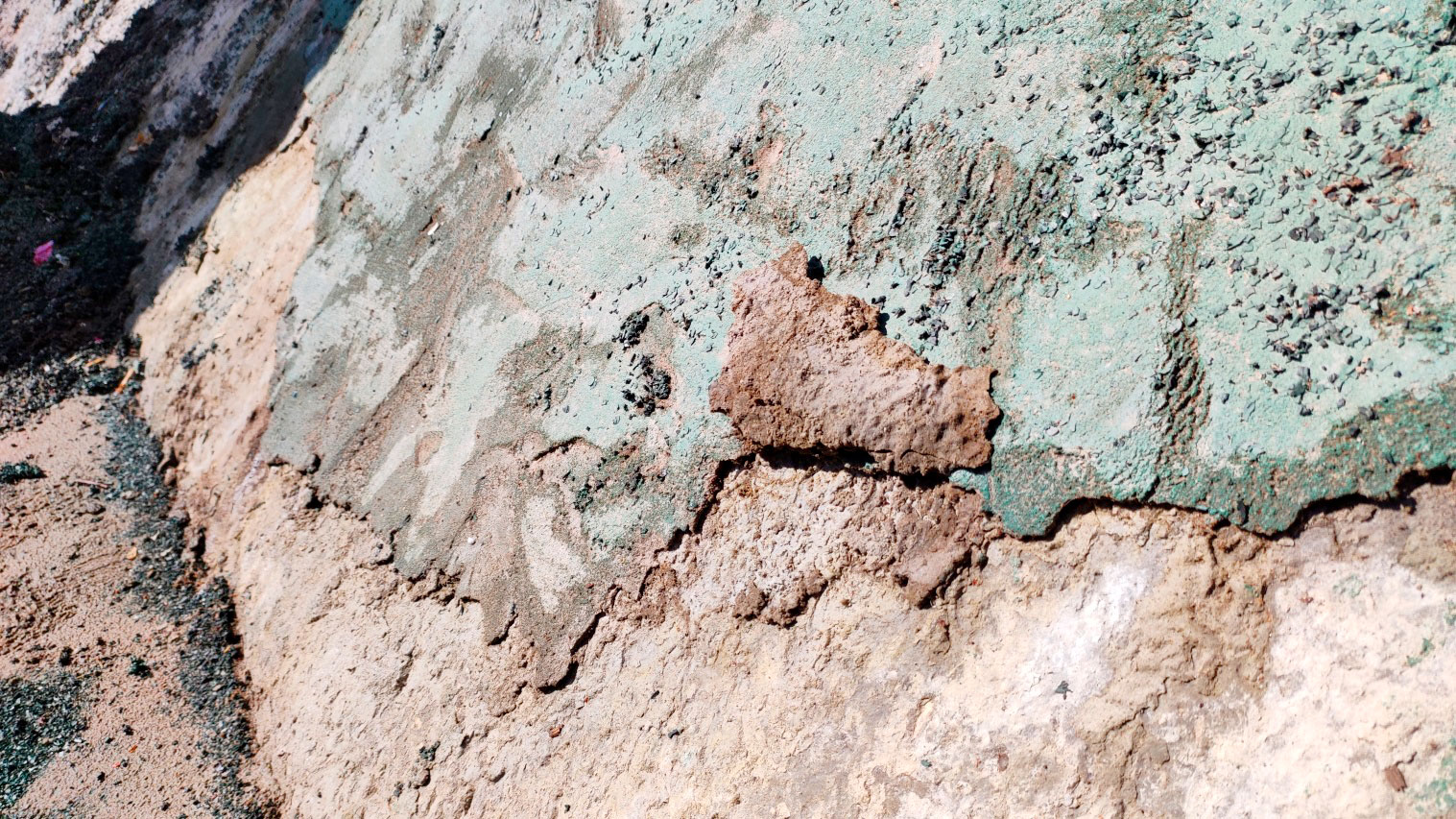

Дальше я увидел сколы и разрушенные кромки бетонного основания. Причем это были не единичные мелкие дефекты, а повторяющаяся картина на разных участках.

Отдельно на поверхности были заметны наплывы. Для основания под такое покрытие это тоже плохой признак, потому что рабочая поверхность должна быть прочной и подготовленной, а не с локальными наплывами и ослабленными участками.

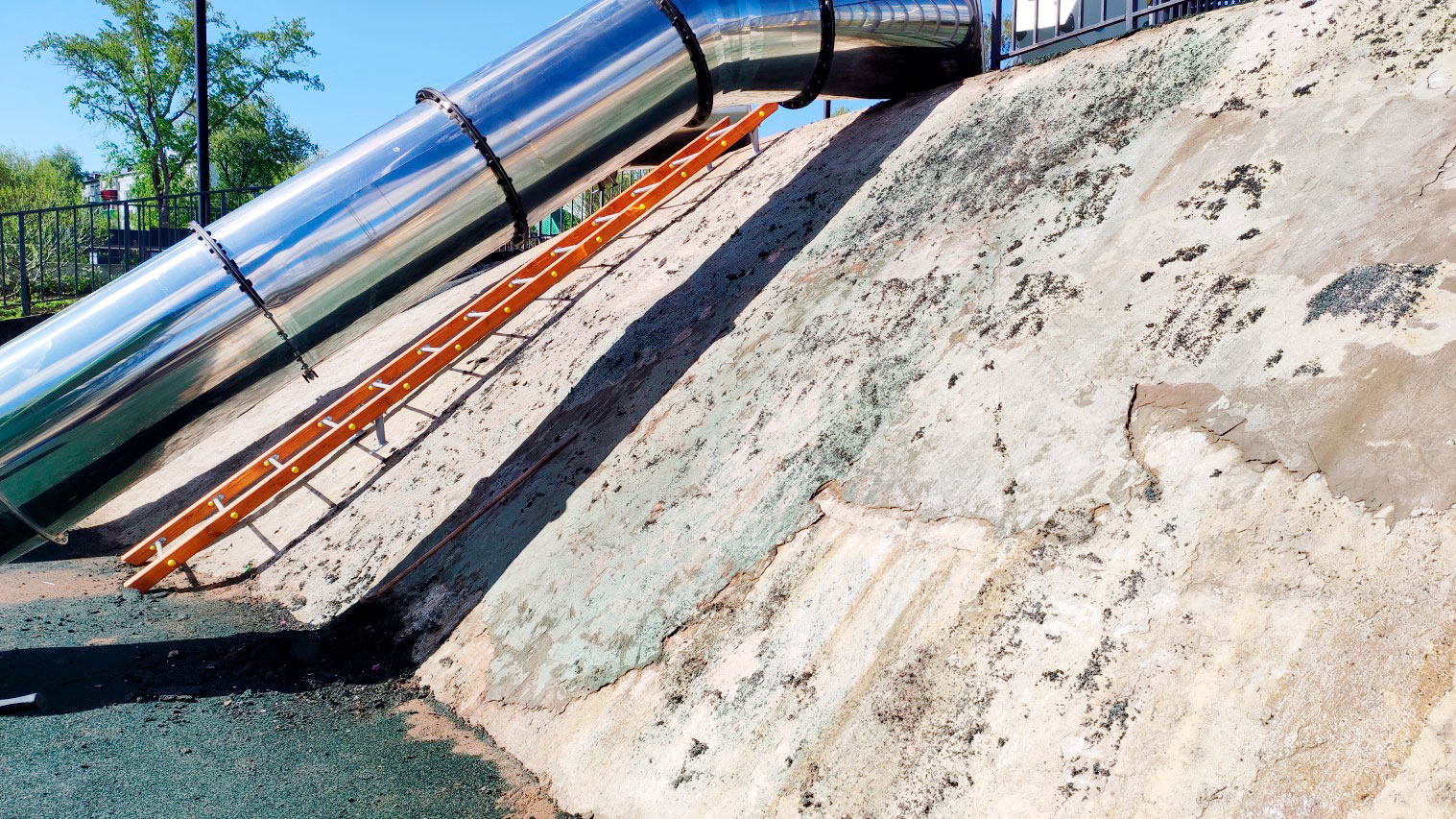

Кроме этого, на бетоне читались следы выветривания и общей деструкции поверхности. По факту верхний слой основания уже начал разрушаться.

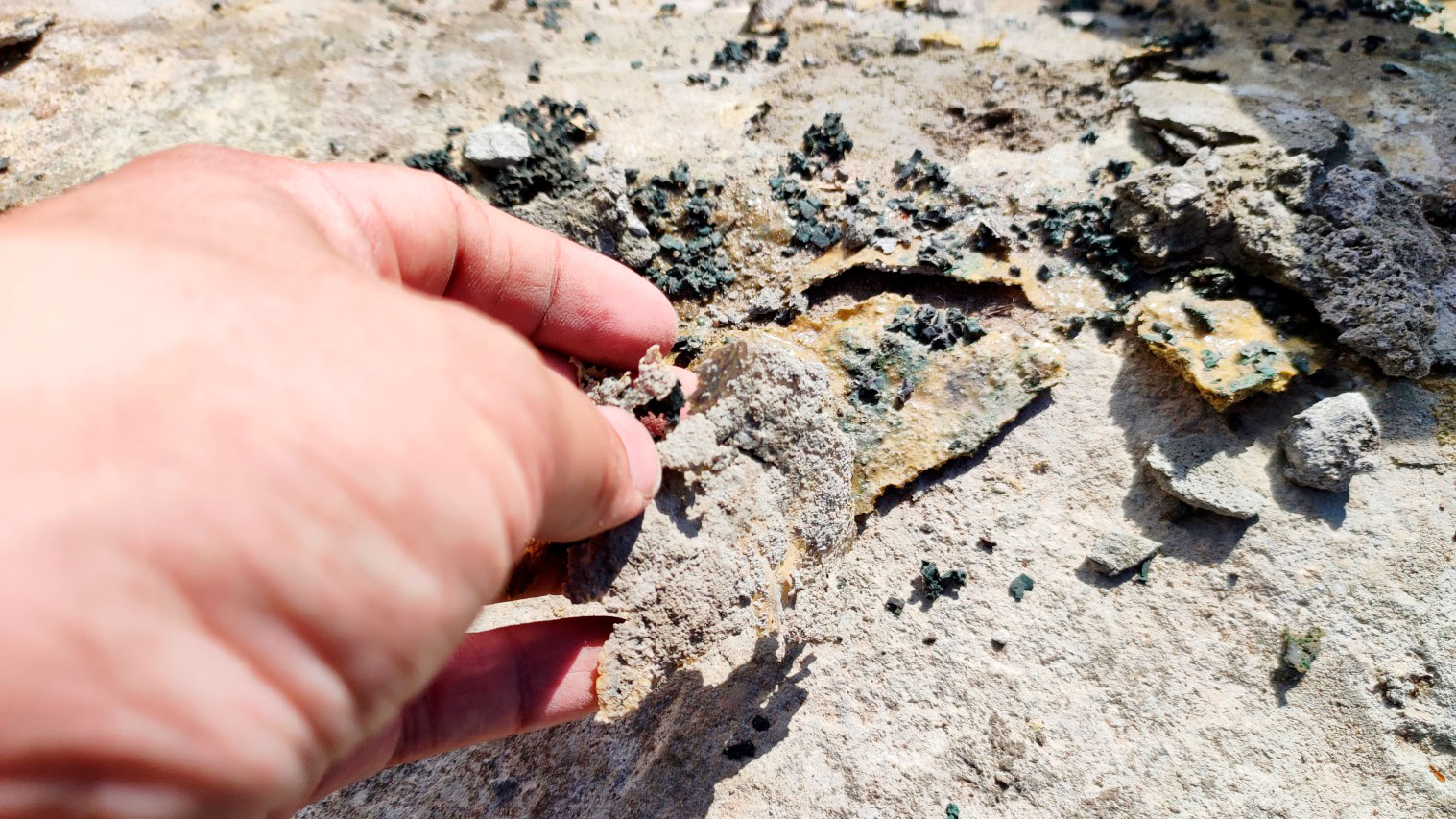

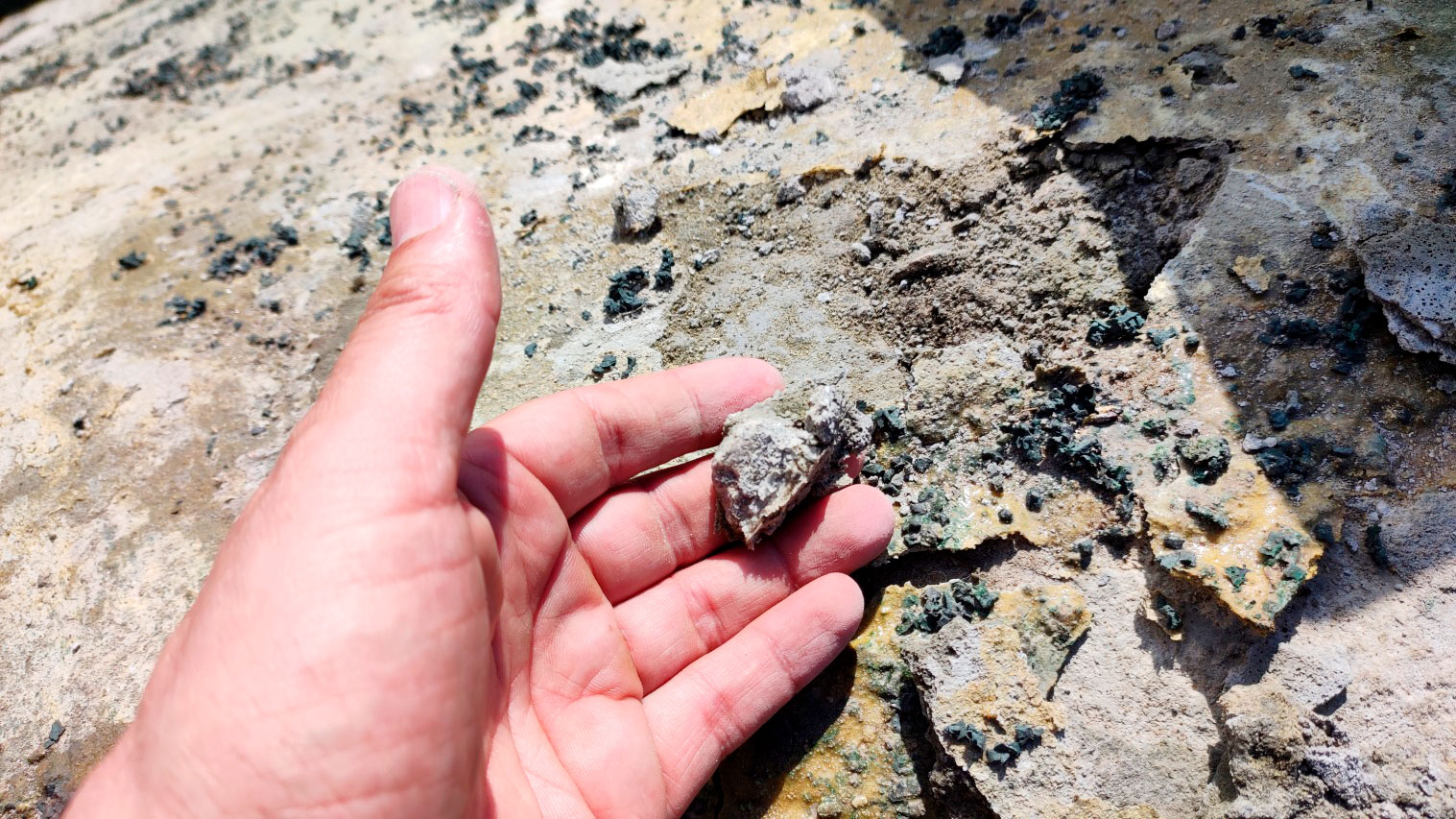

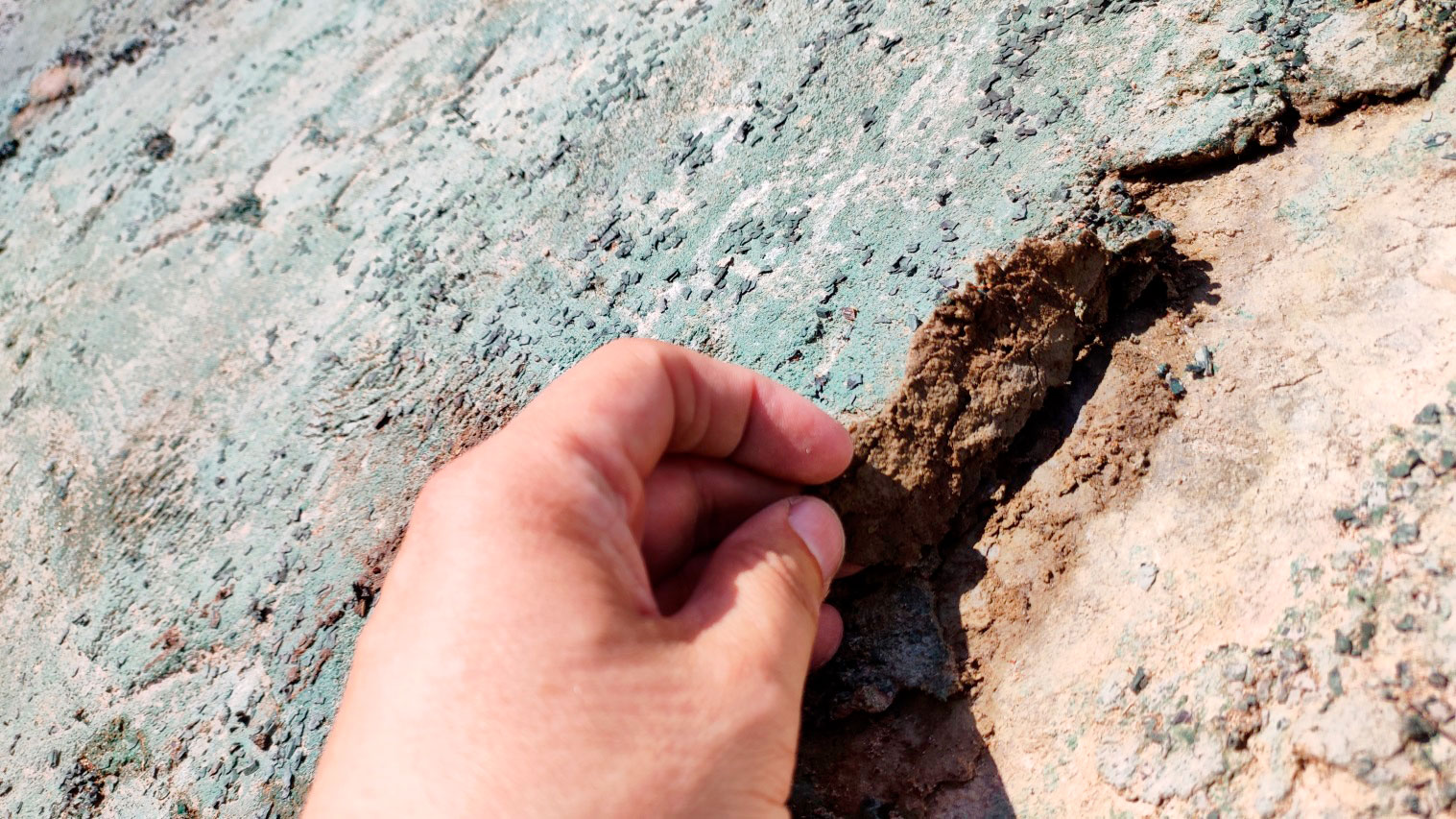

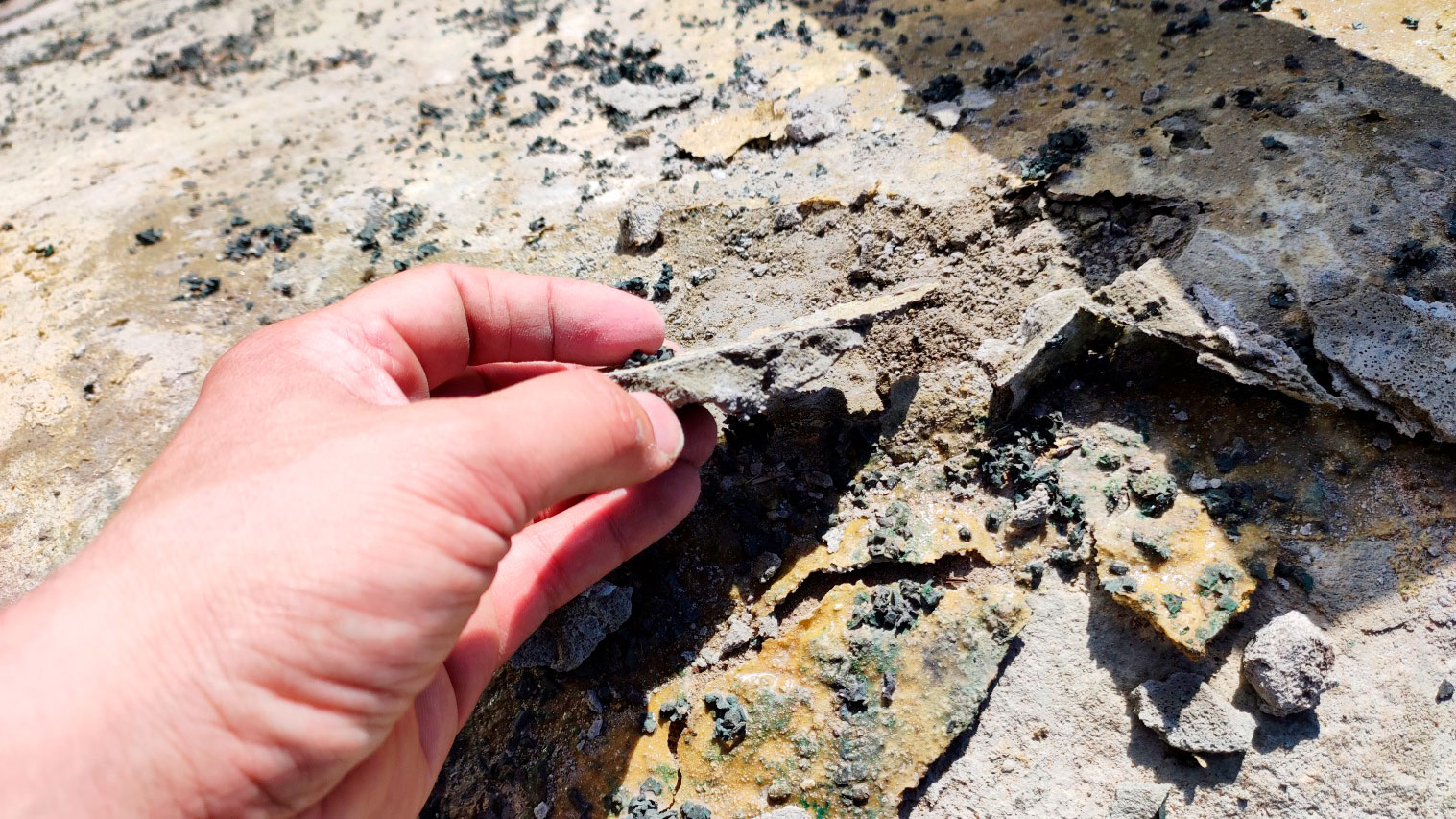

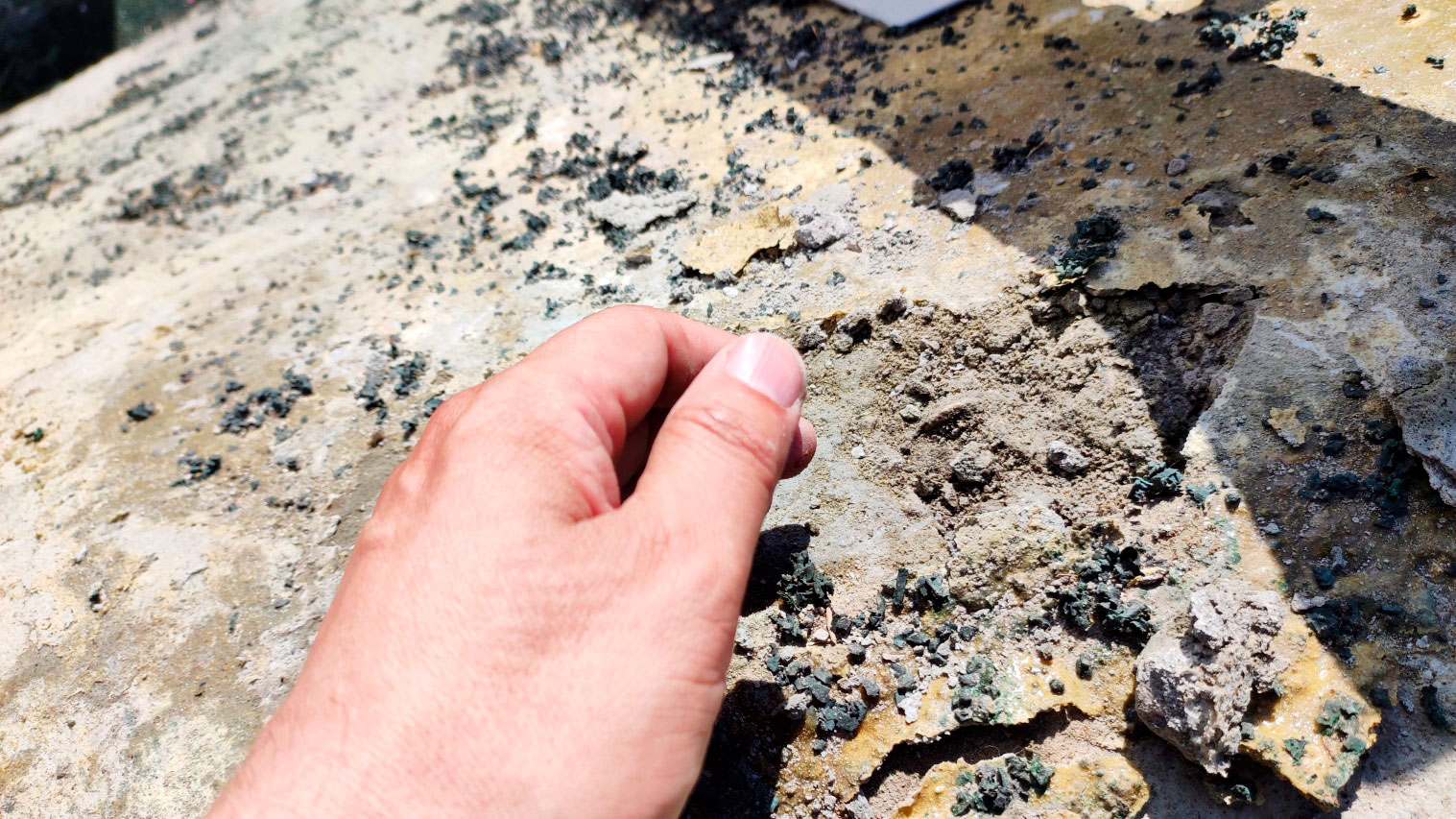

Самое показательное было в другом. На ряде участков бетон крошился даже при слабом воздействии рукой. Для основания, на которое приклеивают резиновое покрытие, это недопустимо. Если верхний слой бетона так себя ведет, покрытие не может нормально работать долго, даже если само по себе оно уложено добросовестно.

Осмотр основания показал простой и важный вывод: на проблемном участке под покрытием был уже дефектный бетон. И речь здесь шла не об одном случайном повреждении, а о целом наборе признаков слабого и разрушающегося основания.

Какие причины повреждений удалось установить

По этому участку причина была не одна. Здесь сошлось сразу несколько факторов: поверхностный сток воды, вынос грунта с откосов, смещение оборудования, слабое бетонное основание и нарушения при выполнении бетонных работ.

Главная проблема была в бетонном основании. После вскрытия я увидел раковины, сколы, наплывы, выветривание и ослабленный верхний слой. Местами бетон крошился даже при слабом воздействии рукой. Для основания под резиновое покрытие это недопустимо.

По состоянию бетона и по материалам исследования я пришел к выводу, что бетонные работы здесь, вероятно, выполнили в неблагоприятных погодных условиях, при отрицательных температурах и осадках, а затем не обеспечили нормальный уход за бетоном. В результате верхний слой основания получился слабым и начал разрушаться. На такое основание можно приклеить покрытие, но долго оно работать не будет.

Вторая группа причин связана уже с эксплуатацией участка. Вода шла с откосов вниз, выносила грунт на покрытие, участок заиливало. В зоне у оборудования покрытие дополнительно получило складки и разрывы из-за смещения элементов в местах опирания.

В итоге картина получилась понятной. Повреждения на склоне и на нижнем ярусе нижней площадки возникли из-за сочетания нескольких факторов. Именно поэтому разрушение появилось на конкретном участке, а не по всей площади покрытия.

Почему переделка покрытия не решала проблему

Когда я проверил требования ООО «Генподрядчик», стало ясно, что сами по себе они проблему не решали.

В претензии было три пункта:

не завальцованы края покрытия;
нет запиловки на асфальте, а также дренажных отверстий;
плохо выполнена стыковка покрытия на склоне.

После осмотра я не увидел оснований согласиться с этими замечаниями в таком виде.

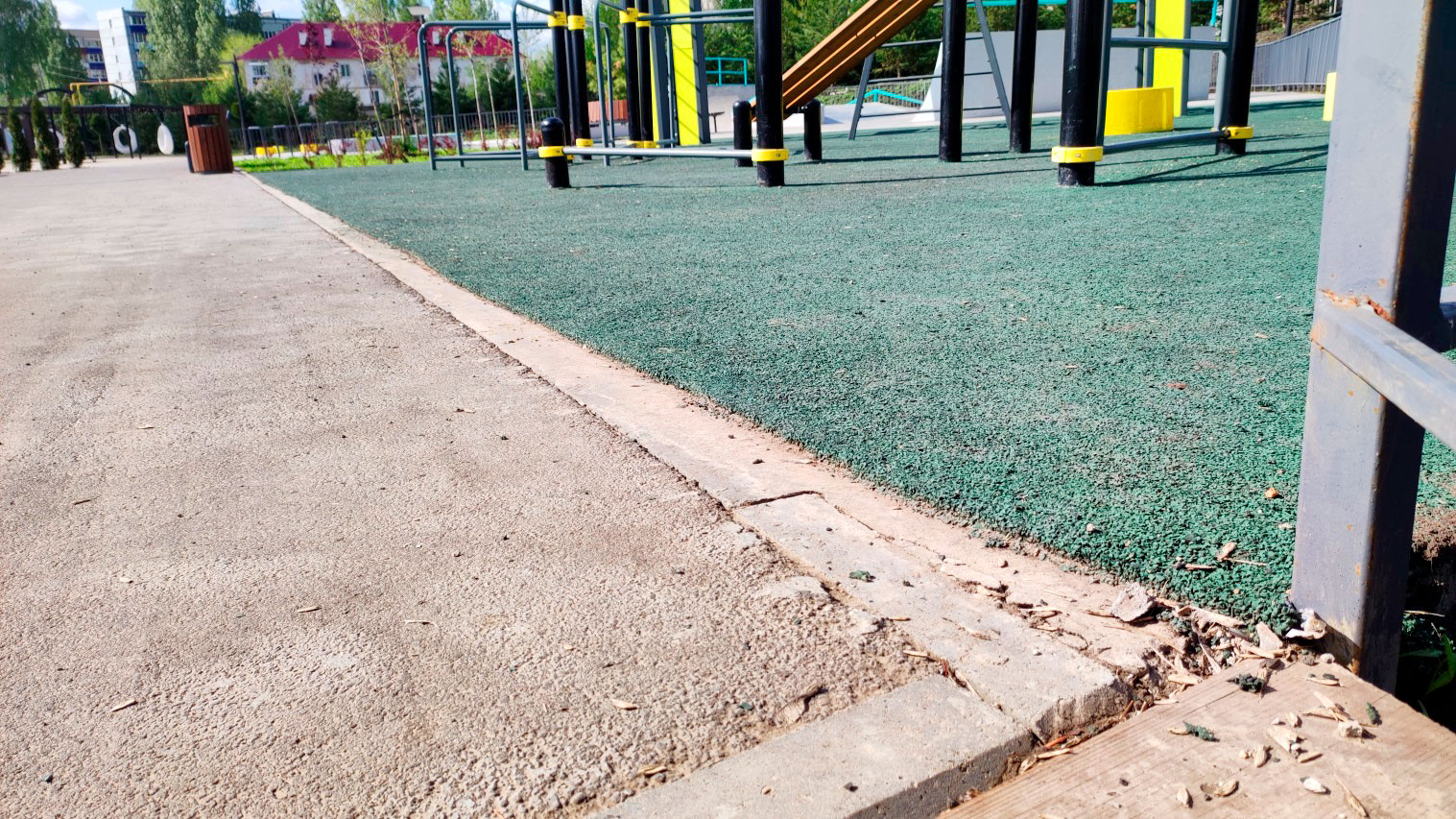

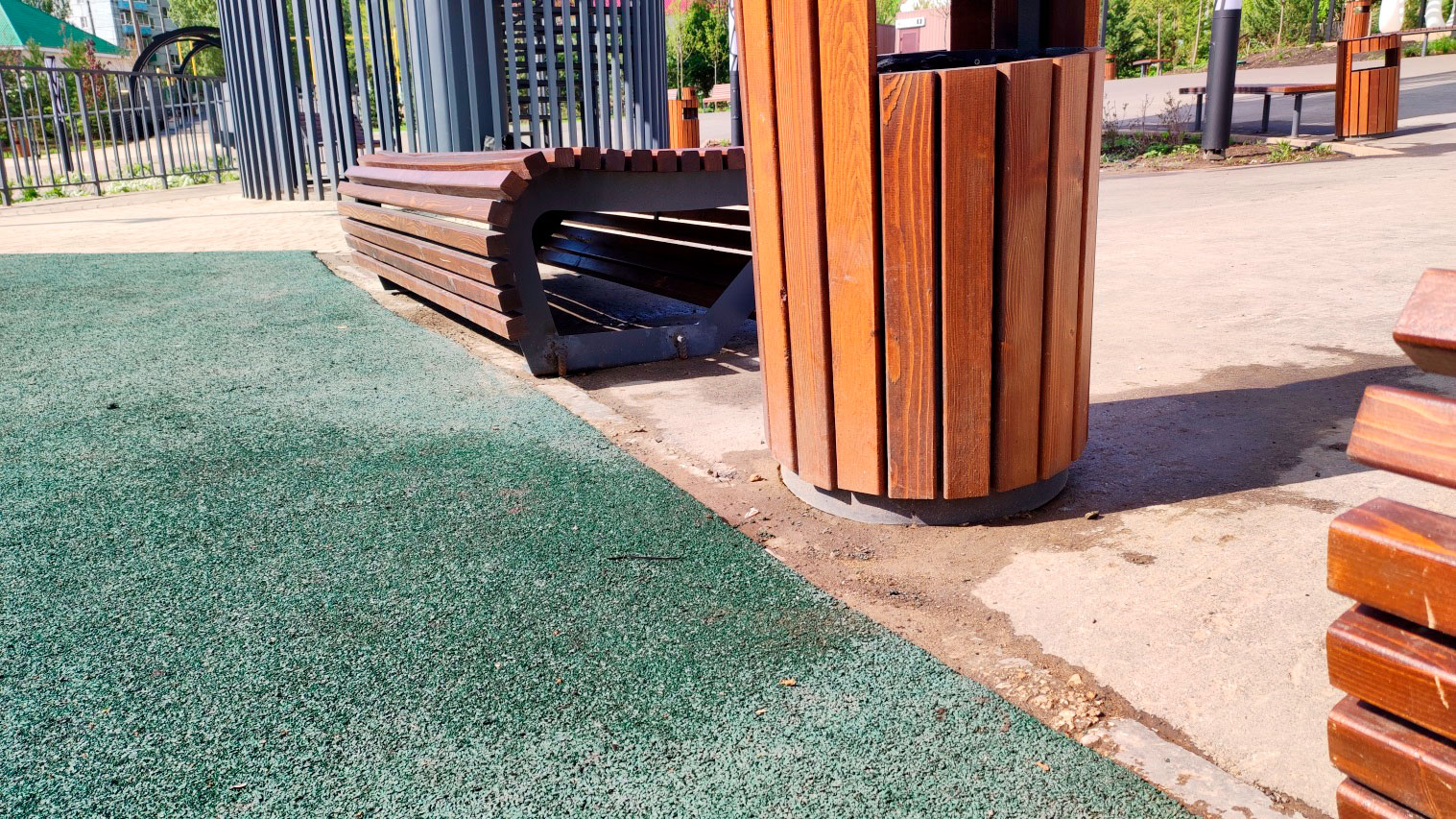

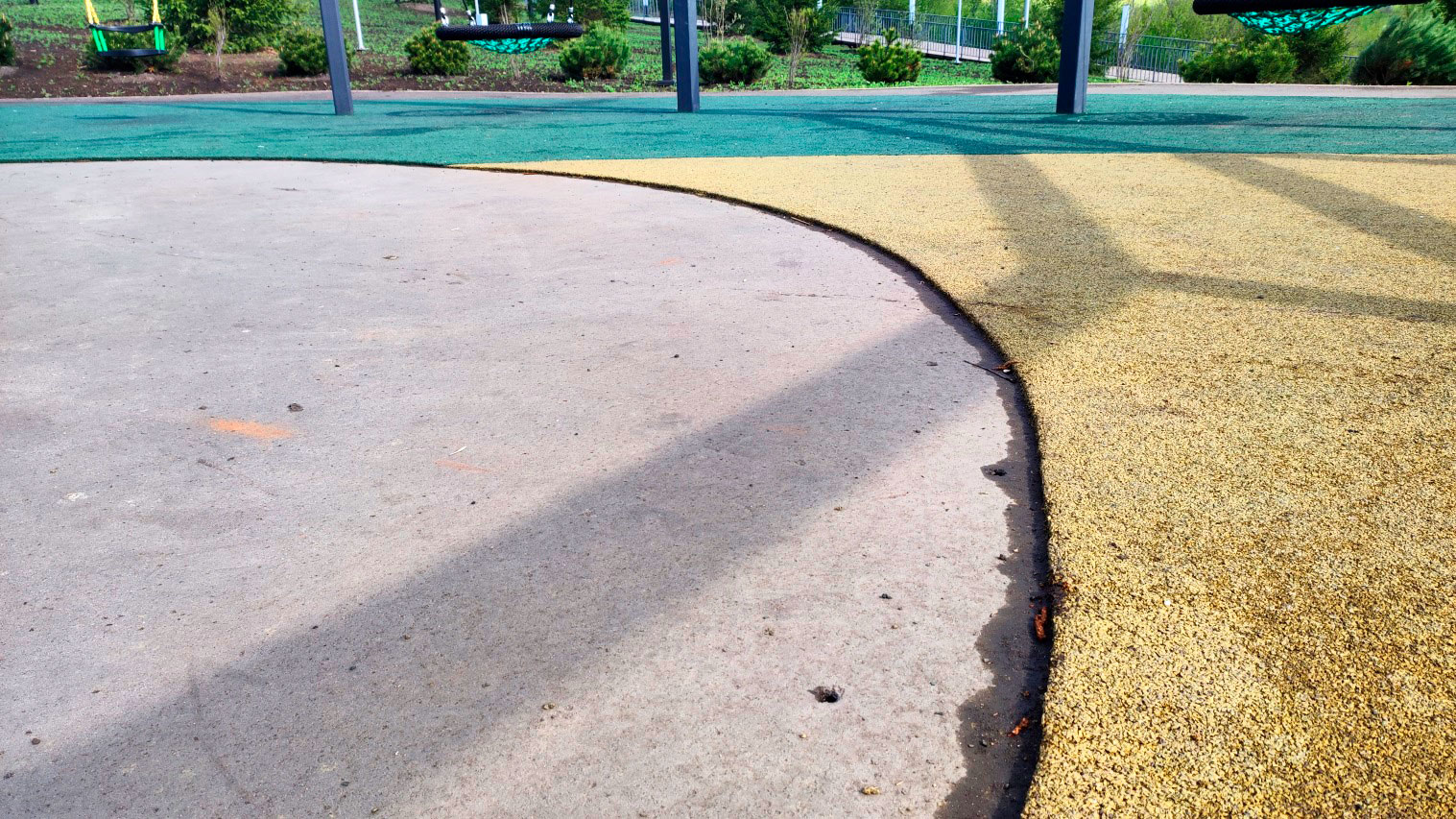

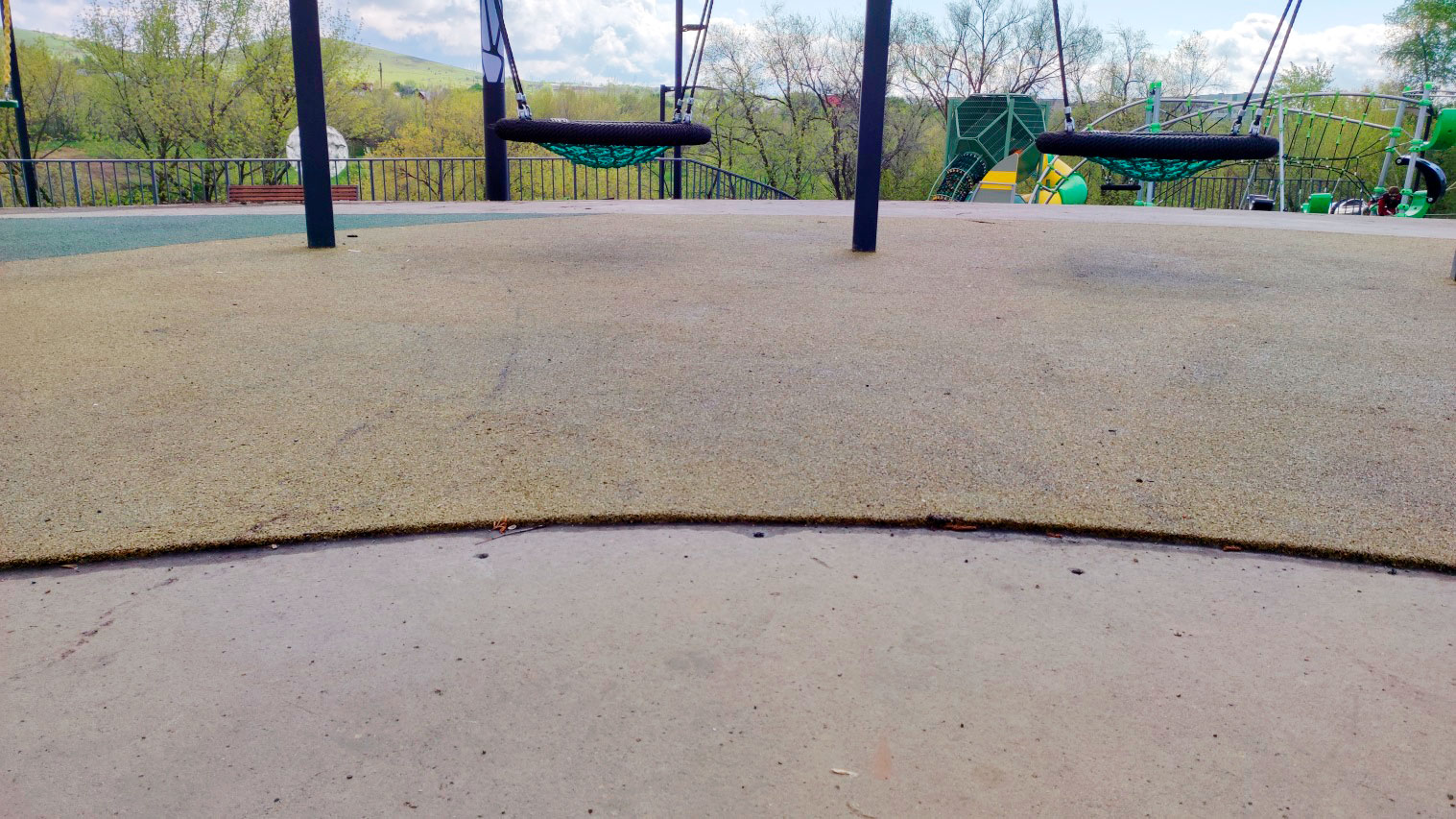

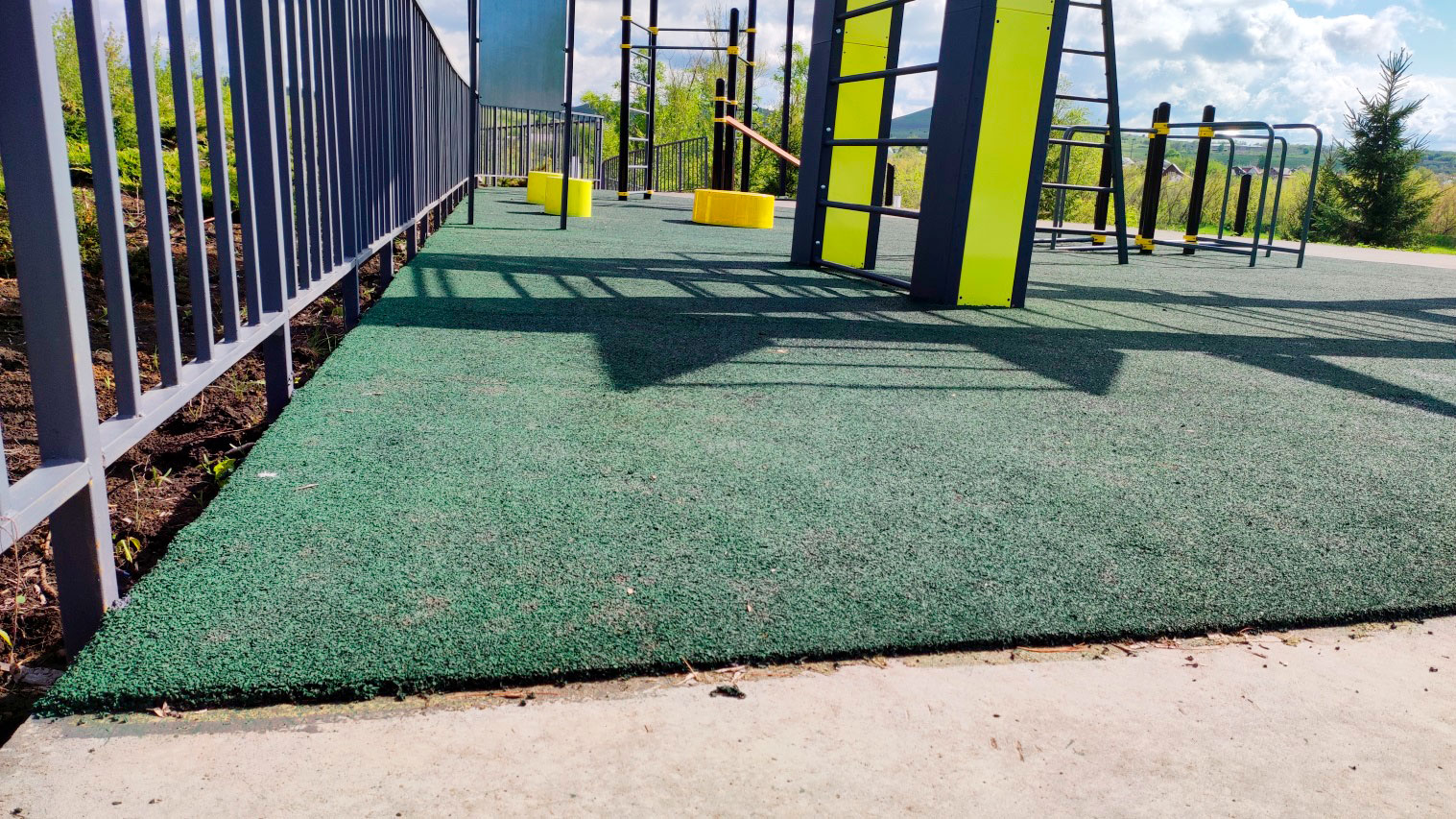

По тем участкам, где покрытие сохранилось, края были приклеены плотно, без пустот и зазоров, кромка была подрезана аккуратно. Поэтому говорить, что для нормальной и безопасной эксплуатации здесь обязательно нужна именно завальцовка края, я не мог.

С запиловкой асфальта и дренажными отверстиями ситуация еще проще. Эти работы договором вообще не были предусмотрены. При этом дренажные отверстия в зоне покрытия на объекте были.

Но главное было в другом. Даже если убрать в сторону формулировки претензии, новое покрытие на этом месте нельзя было укладывать до устранения дефектов бетонного основания. Я уже установил, что бетон на проблемном участке был слабым и разрушался. Если положить новое покрытие на такое основание, проблема вернется.

Поэтому вывод был простой: требование «переделать покрытие» не устраняло причину повреждений. Сначала нужно было исправить бетонное основание, и только потом возвращаться к вопросу о покрытии.

К каким выводам я пришёл

По итогам осмотра я пришёл к важному для спора выводу: значительная часть покрытия на объекте находилась в исправном состоянии. На тех участках, где покрытие сохранилось без повреждений, оно имело нормальную структуру, держало форму, сохраняло цвет и было надежно приклеено к основанию. Это само по себе показывает, что проблему нельзя сводить к тезису о якобы некачественно выполненном покрытии по всему объекту.

Повреждения я выявил локально, на склоне и на нижнем ярусе нижней площадки. Именно там покрытие было заилено, частично демонтировано, местами разрушено, а рядом с игровым оборудованием имелись складки и разрывы. То есть дефектный участок был конкретным и ограниченным, а не повсеместным.

Причины этих повреждений тоже читались достаточно ясно. Здесь одновременно сработали поверхностный сток воды, вынос грунта с откосов, смещение оборудования и слабое состояние бетонного основания, на которое было уложено покрытие. Когда основание крошится, имеет сколы, наплывы и следы деструкции, требовать просто переложить верхний слой бессмысленно.

Поэтому итоговый вывод у меня был прямой: спорный участок требовал разбирательства не только по самому покрытию, но и по состоянию основания, рельефу, водоотводу и условиям эксплуатации. Без устранения этих причин повторное устройство покрытия не решало бы проблему по существу.

Что этот пример показывает на практике

Этот случай хорошо показывает, что в споре о качестве резинового покрытия нельзя смотреть только на верхний слой. Причину повреждений нужно искать в системе целиком: в основании, рельефе, водоотводе, состоянии откосов, примыканиях и фактической эксплуатации участка.

На этом объекте покрытие по значительной части площадки сохранилось в исправном состоянии, а повреждения были сосредоточены в конкретной зоне. Это важный практический вывод: один и тот же материал на одном объекте может работать по-разному в зависимости от условий, в которые он попадает.

Поэтому в подобных спорах сначала нужно установить реальную причину разрушения, и только потом решать, какие работы действительно нужны. Иначе вместо устранения проблемы получится просто повторная укладка покрытия на дефектное основание.

Если у вас спор по резиновому покрытию, благоустройству площадки или качеству основания, направьте документы, претензию и фотографии объекта. По этим материалам можно предварительно понять, где искать причину повреждений и есть ли смысл выходить на полноценное экспертное исследование. Мои контакты указаны ниже.
