Образец заключения экспертизы резинового покрытия спортивной площадки с признаками демонтажа и нарушений эксплуатации

Кратко о заключении

Это пример заключения по спору о резиновом покрытии спортивной площадки, возникшему в гарантийный срок. Генподрядчик потребовал устранить недостатки или возместить расходы на ремонт, а производитель покрытия доказывал, что причина не в монтаже, а в эксплуатации и возможном вмешательстве после сдачи. В работе проверялись признаки демонтажа покрытия, следы механических повреждений и то, мог ли повторный монтаж ухудшить его свойства. Осмотреть объект на месте не удалось, поэтому выводы сделаны по фото и видеоматериалам, предоставленным заказчиком. В приложении приведена фототаблица с дефектами и характерными признаками.

Локация:

Санкт-Петербург

Объект:

Резиновое покрытие

Дата осмотра:

23.05.2019

Срок проведения:

8 дней

Объем:

37 листов

Фотоотчёт:

30 фото

Важно! Данный образец заключения экспертизы представлен в информационных и ознакомительных целях. Отдельные сведения об объекте исследования, заказчиках, месте и времени проведения экспертизы скрыты или изменены. В связи с обновлением нормативно-технической базы и законодательства часть ссылок и формулировок в документе может быть неактуальной.

Я публикую этот образец заключения, потому что по резиновым покрытиям на площадках чаще всего спорят не о самом факте дефекта, а о причине. Один утверждает, что это ошибка монтажа, другой говорит про эксплуатацию, механические воздействия и вмешательства после сдачи. В этом примере я показываю, как по признакам и деталям на материалах можно выстроить понятную связку «что видно → что это означает → к чему это приводит».

Отдельная ценность кейса в том, что натурного осмотра не было. Из-за отсутствия допуска исследование выполнено по фото и видео, предоставленным заказчиком. Такой формат не заменяет выезд, но иногда позволяет зафиксировать признаки, которые имеют значение для позиции в переговорах и суде.

С чем ко мне пришли

Ко мне обратились уже на стадии конфликта. Работы по устройству бесшовного покрытия из резиновой крошки на спортивной площадке были выполнены в рамках субподряда при комплексном благоустройстве территории государственного учреждения. Спустя время, в пределах гарантийного срока, генподрядчик предъявил требование устранить выявленные недостатки за свой счет либо компенсировать расходы на их устранение.

Для производителя и монтажника покрытия это означало понятный риск: если признать дефекты «монтажными», дальше автоматически возникают обязанности по гарантийному ремонту и финансовые последствия. При этом юридическая служба заказчика исследования занимала позицию, что дефекты могли появиться из-за эксплуатации и вмешательств уже после сдачи объекта, а не из-за нарушений технологии монтажа.

Моя задача в этой ситуации была не “оценить качество в целом”, а по имеющимся данным установить, есть ли признаки того, что покрытие могли снимать после монтажа, имеются ли следы механических повреждений и нарушений эксплуатации, и может ли демонтаж с обратной укладкой приводить к утрате потребительских качеств покрытия.

Какие вопросы мне поставили

Чтобы не расплываться в общие рассуждения о “качестве покрытия”, заказчик сформулировал конкретные вопросы, на которые нужно было дать однозначные ответы по имеющимся материалам.

Есть ли признаки того, что универсальное покрытие на основе резиновой крошки демонтировалось после монтажа 25.12.2017.
Есть ли у покрытия следы механических повреждений и нарушений правил эксплуатации.
Если признаки демонтажа подтвердятся, могло ли покрытие полностью или частично утратить потребительские качества из-за демонтажа и обратного монтажа.

Такая постановка вопросов важна по двум причинам. Во-первых, она сразу задаёт логику исследования: что именно искать на фото и видео и какие признаки считать существенными. Во-вторых, она помогает привязать выводы к предмету спора: гарантийный дефект это, эксплуатационный дефект или результат вмешательства после сдачи объекта.

Какие материалы я получил для исследования

Доступа на объект у меня не было, поэтому я работал с тем, что можно проверить и сопоставить документально. Заказчик предоставил комплект материалов, который позволял оценить состояние покрытия и характер повреждений.

В основу исследования легли:

фотофиксация покрытия и отдельных дефектов, включая крупные планы примыканий и кромок
видеоматериалы осмотра, по которым можно понять общую картину и “логику” повреждений
исходные сведения о сроках выполнения работ и дате монтажа покрытия
документы и пояснения заказчика, необходимые для понимания контекста спора и условий эксплуатации

Ниже видеозапись осмотра покрытия от 23.05.2019. По ней видно общую картину повреждений и привязку дефектов к конкретным зонам, а не только отдельные крупные планы на фото.

Почему осмотра на объекте не было и что это меняет

В идеальной ситуации я всегда выезжаю на объект: можно измерить толщину и ровность, проверить основание, сделать контрольные вскрытия, зафиксировать примыкания и узлы “вживую”. Но в этом деле осмотра на объекте не было, потому что эксперту не обеспечили допуск на территорию. Площадка находилась на территории государственного учреждения, и доступ для натурного обследования предоставить не смогли, поэтому исследование пришлось проводить дистанционно.

Это не меняет смысл работы, просто меняется набор инструментов и глубина выводов. По фото и видео нельзя, например, достоверно оценить качество подготовки основания или фактическую толщину покрытия по всей площади без контрольных измерений. Зато можно уверенно фиксировать и анализировать визуальные признаки, которые обычно остаются после вмешательства в покрытие и при грубых нарушениях эксплуатации.

Поэтому я строил работу так: не делал выводов “вообще обо всём”, а отвечал строго на поставленные вопросы, опираясь на проверяемые признаки на материалах. Дальше эти признаки уже можно сопоставлять с технологией устройства покрытия и с тем, что обычно происходит при демонтаже, ремонтах “на месте” и механическом воздействии в процессе эксплуатации.

Что удалось установить по фото и видео

Ниже приведены результаты, которые удалось установить по представленным материалам фото и видеозаписи осмотра. Я фиксировал только те признаки, которые читаются однозначно и повторяются на разных участках, без попытки заменить натурное обследование предположениями.

1) Признаки демонтажа покрытия после монтажа

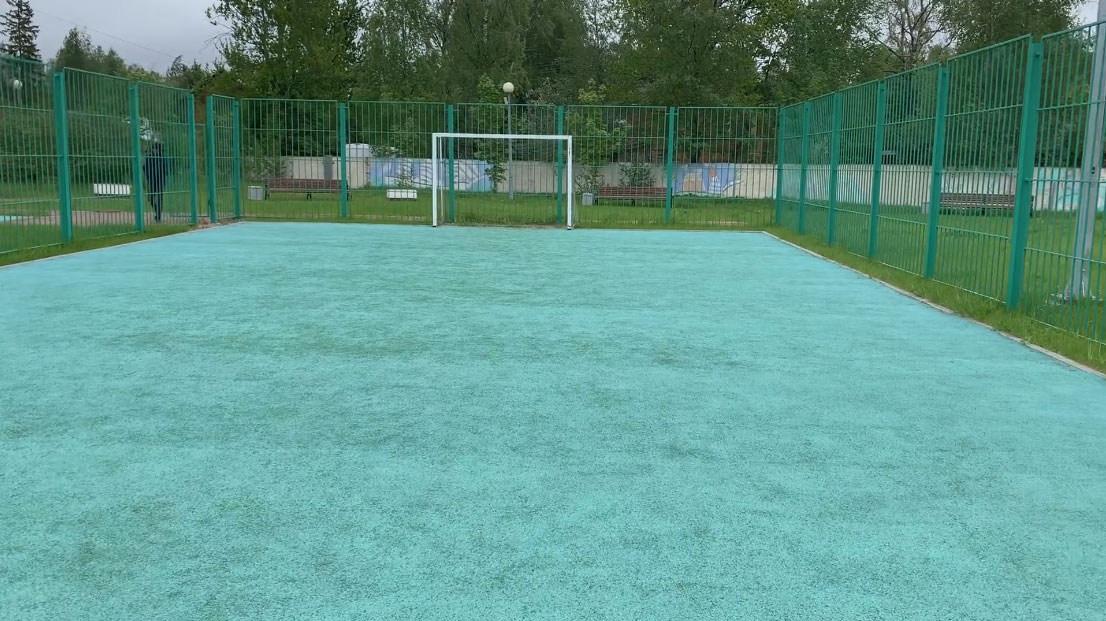

Я исследовал универсальное бесшовное покрытие на основе резиновой крошки, выполненное на двух площадках под открытым небом.

Обе площадки имеют прямоугольную форму, покрытие выполнено без швов и по всему периметру примыкает к бортовым камням облегчённого типа, которые фактически выполняют для покрытия функцию ограждающих конструкций.

Далее я анализировал в первую очередь места примыканий к бортовым камням, так как именно в этих зонах вмешательство после монтажа, частичный демонтаж и последующие “восстановительные” работы проявляются наиболее отчётливо.

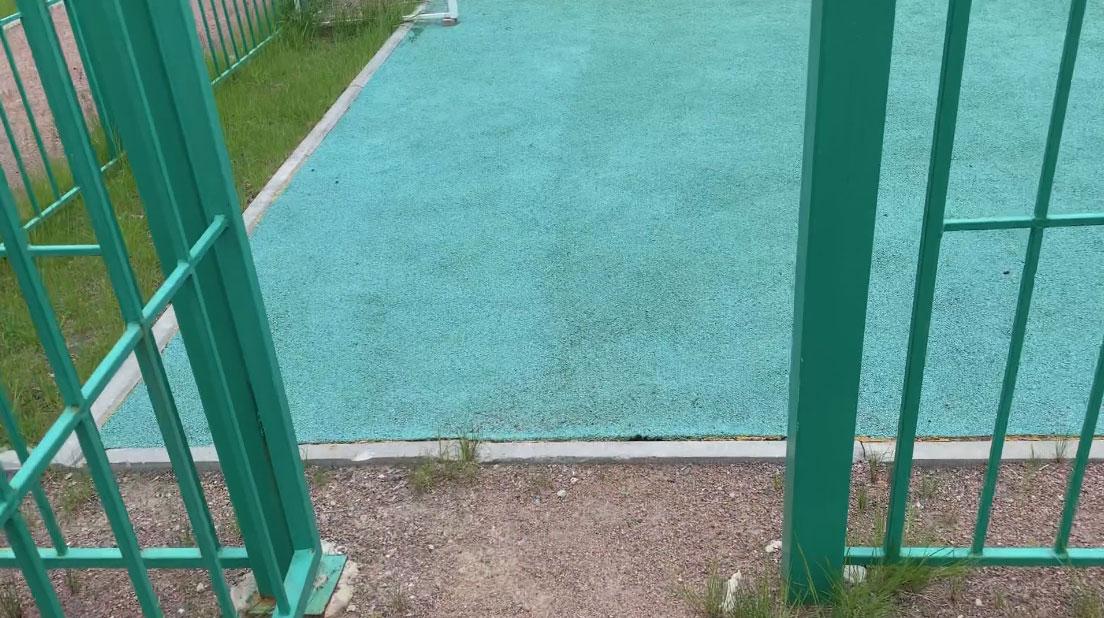

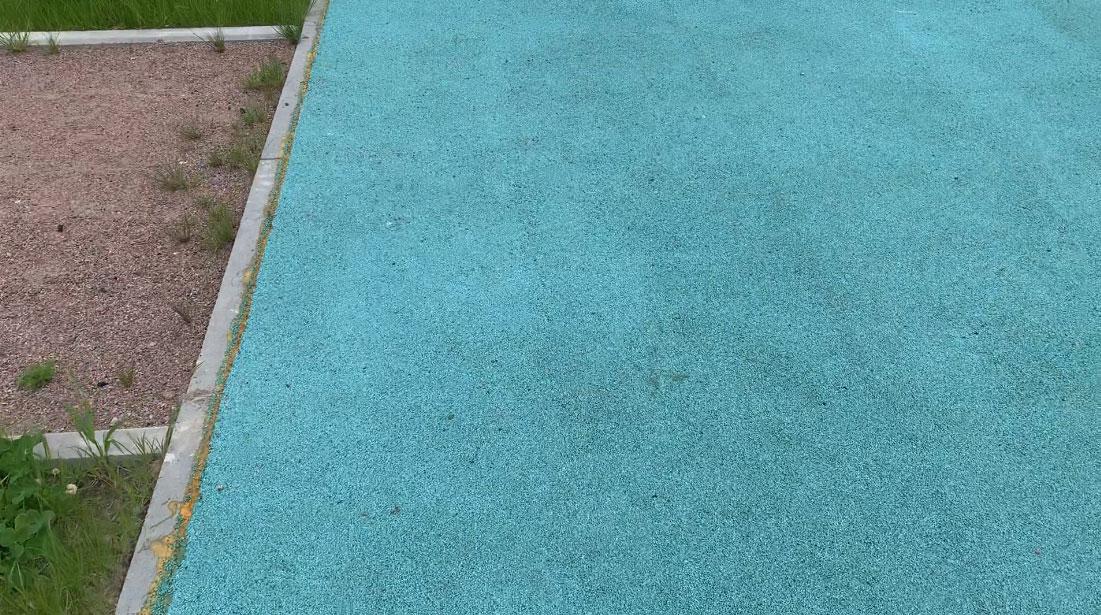

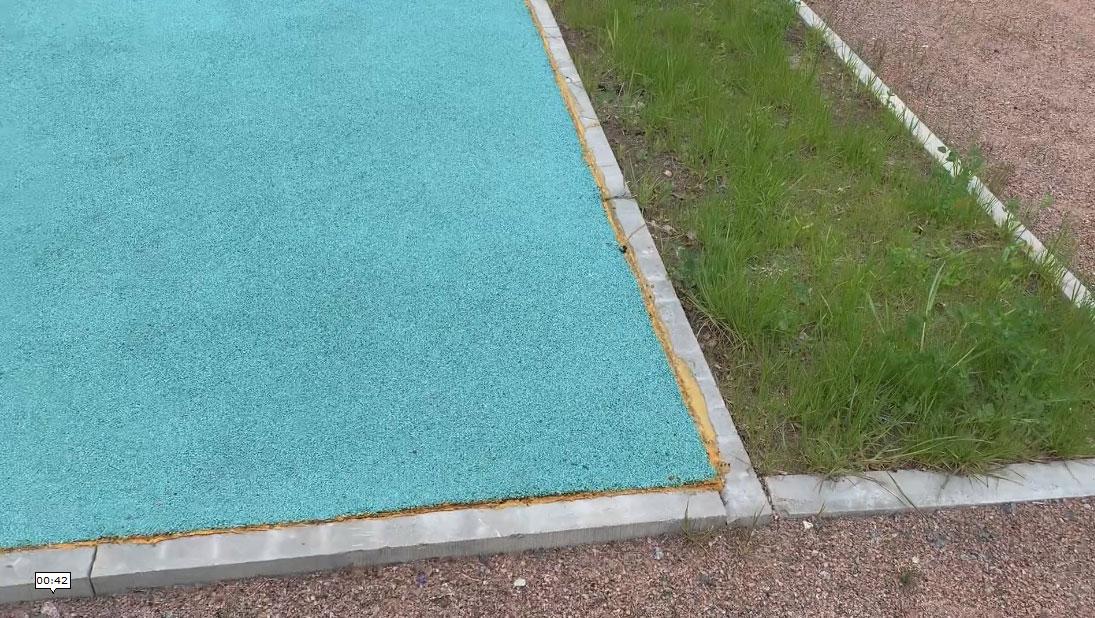

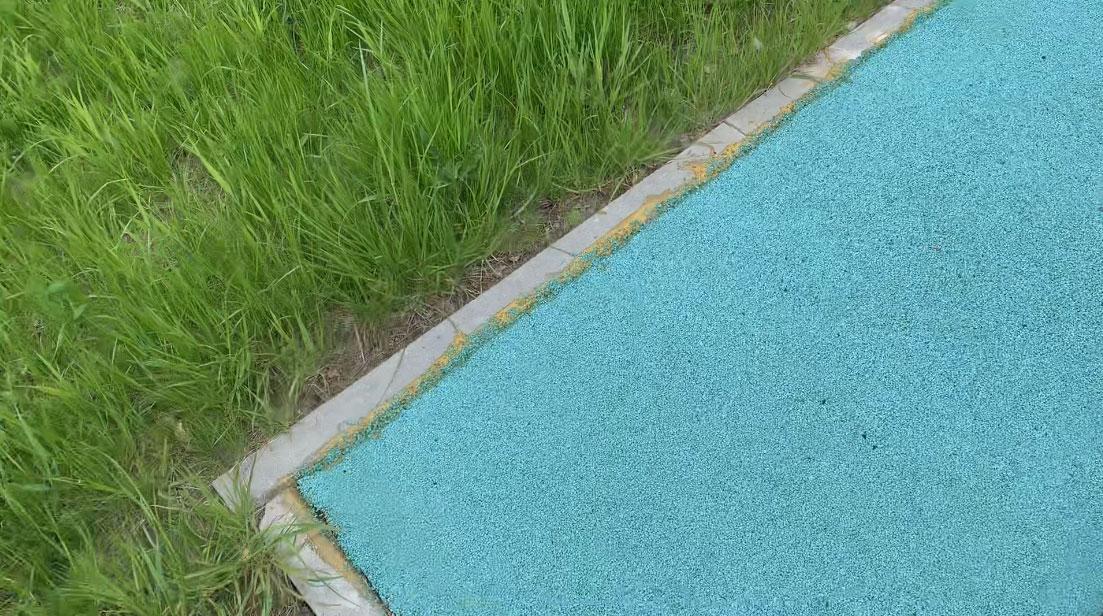

При анализе зон примыкания покрытия к бортовым камням я выявил участки, где кромка покрытия имеет признаки механической обработки по месту. Линия примыкания на отдельных участках не является равномерной и выглядит как сформированная после твердения покрытия. Указанный признак я расцениваю как вмешательство в ковер покрытия после завершения первоначального монтажа.

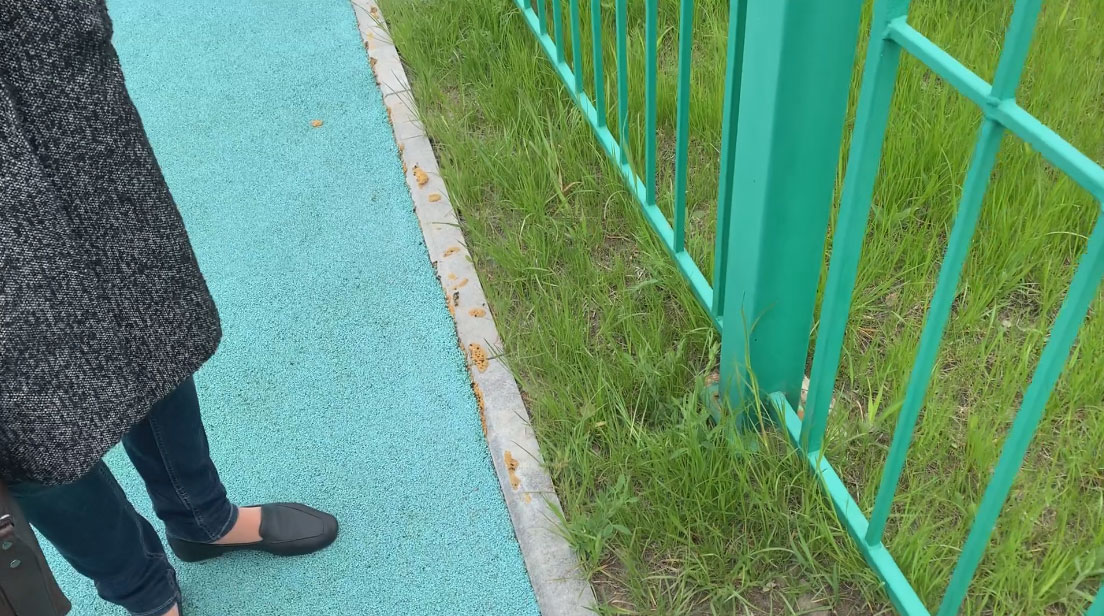

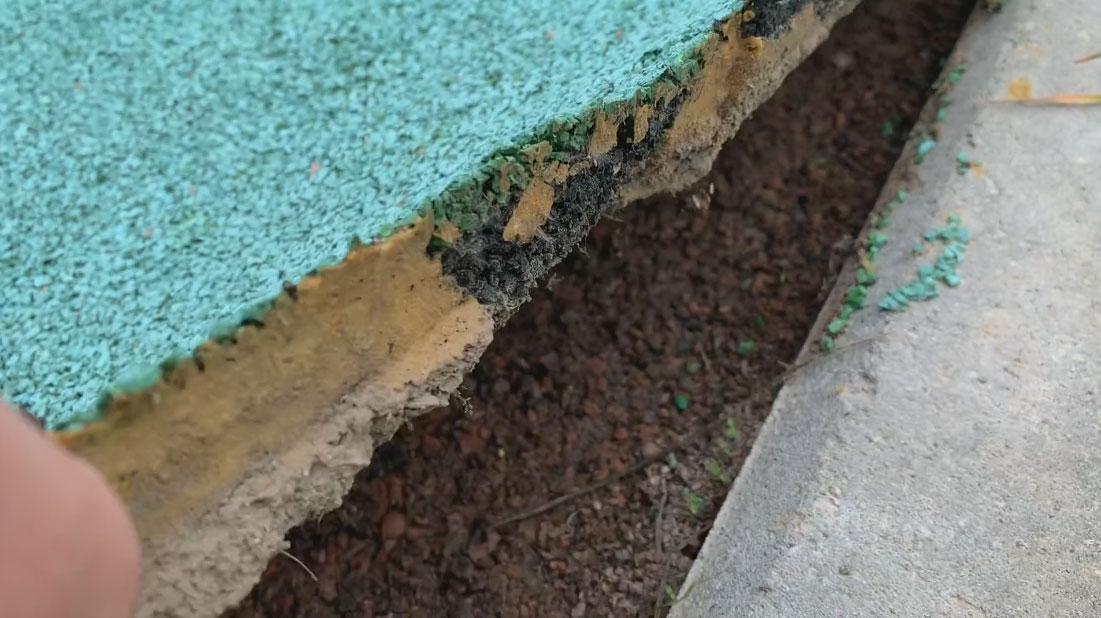

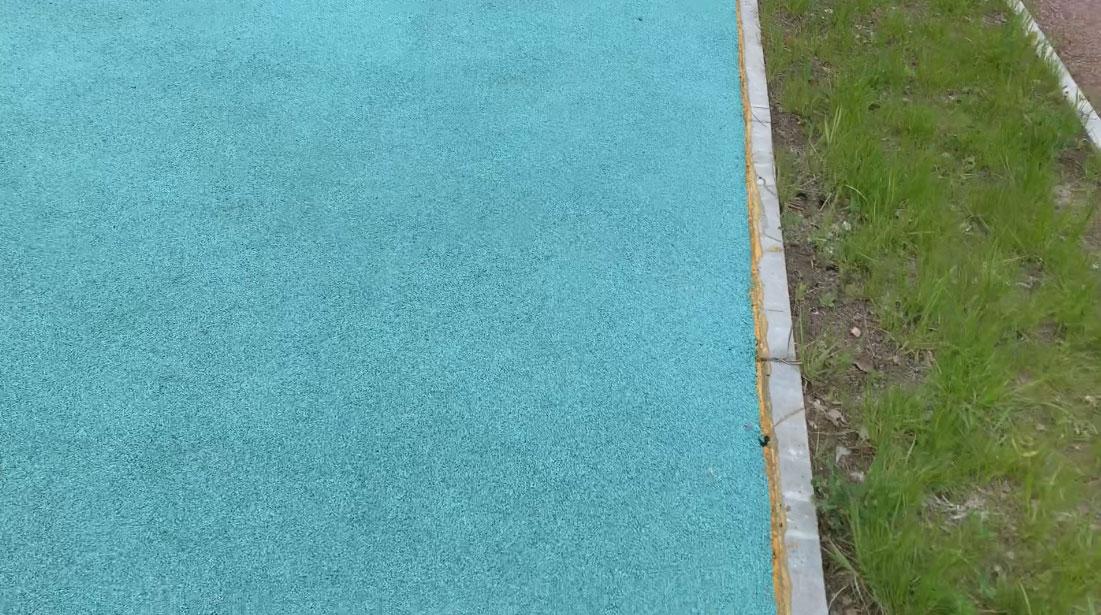

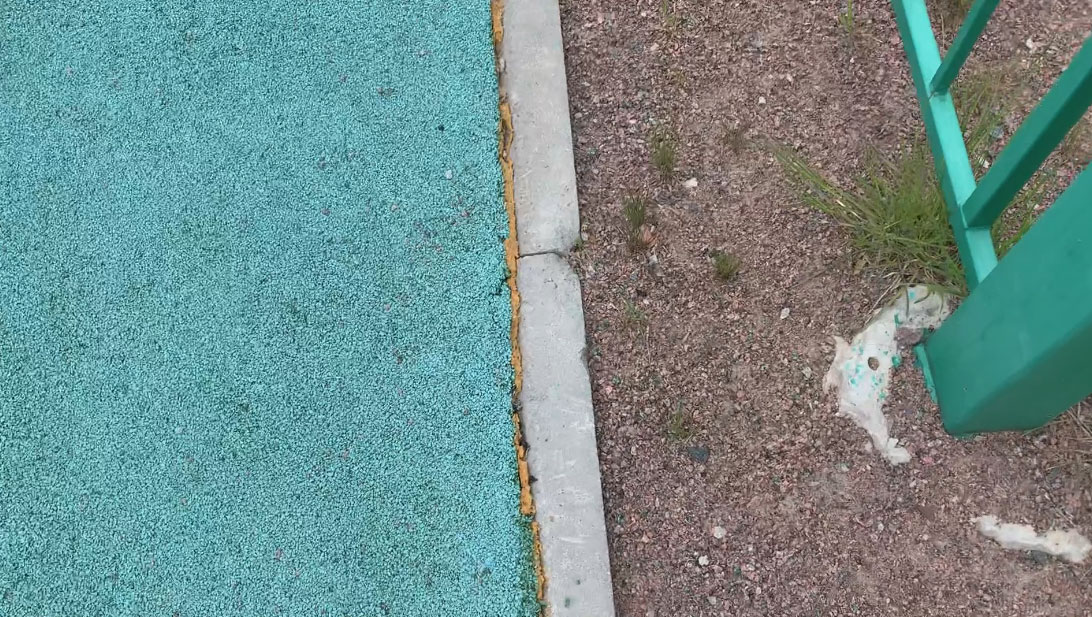

В местах примыкания покрытия к бортовым камням мной зафиксированы многочисленные зазоры между покрытием и ограждающим элементом. Зазоры заполнены материалом жёлтого цвета, имеющим пористую структуру и признаки клеящих свойств. По совокупности внешних признаков данного заполнителя (структура, характерные поры, потемнение и разрушение поверхности под воздействием ультрафиолета) я сделал допущение о применении строительной монтажной пены. Наличие зазоров по периметру и их заполнение монтажной пеной не соответствует типовой технологии устройства бесшовного покрытия и рассматривается мной как признак выполнения работ после первоначального монтажа.

Поясню, почему я считаю этот признак существенным. Технология устройства покрытия сопоставима с устройством полимерного наливного покрытия и предполагает перемешивание резиновой крошки с полиуретановым связующим до однородной массы, разравнивание и уплотнение до заданной толщины. До момента твердения масса обладает хорошей адгезией и при устройстве должна плотно сцепляться с ограждающими элементами. Поэтому появление зазоров по периметру и их последующее заполнение вспенивающимся материалом логически указывает на то, что контакт покрытия с бортовым камнем был нарушен уже после монтажа.

В рамках контрольного осмотра кромки на площадке №1 я установил, что покрытие двухслойное, слои имеют однородную плотную структуру, адгезия между верхним и нижним слоями удовлетворительная. При этом сцепление покрытия с заполнителем по кромке слабое. На границе материалов я не выявил признаков взаимодействия, которое могло бы наблюдаться при одновременном твердении покрытия и заполнителя. Из этого я сделал вывод, что заполнение зазоров в узле примыкания выполнялось после затвердевания покрытия, то есть уже после вмешательства в ковер покрытия.

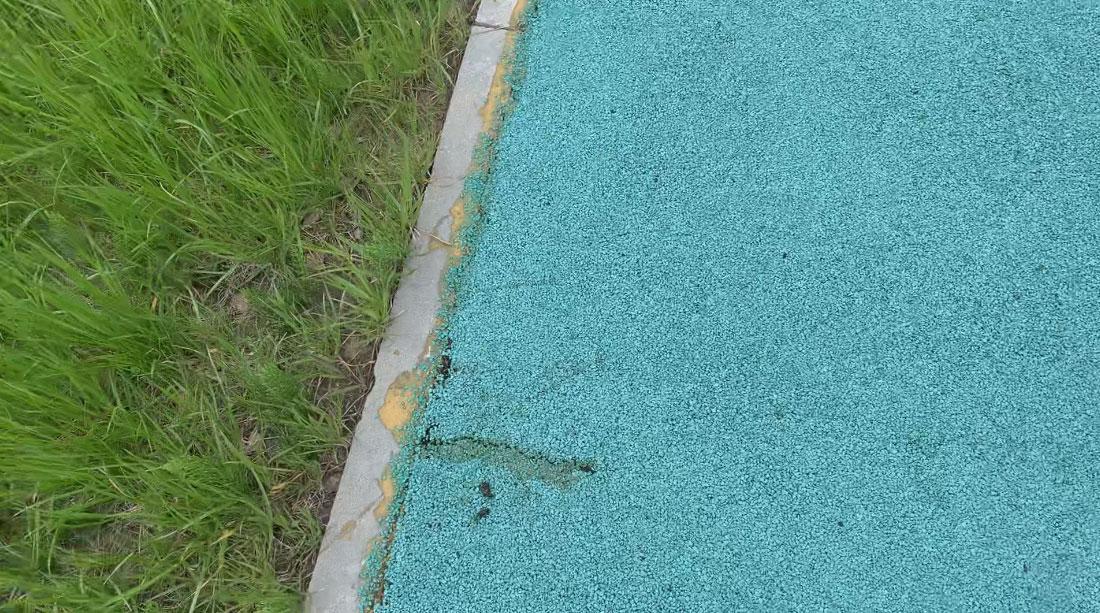

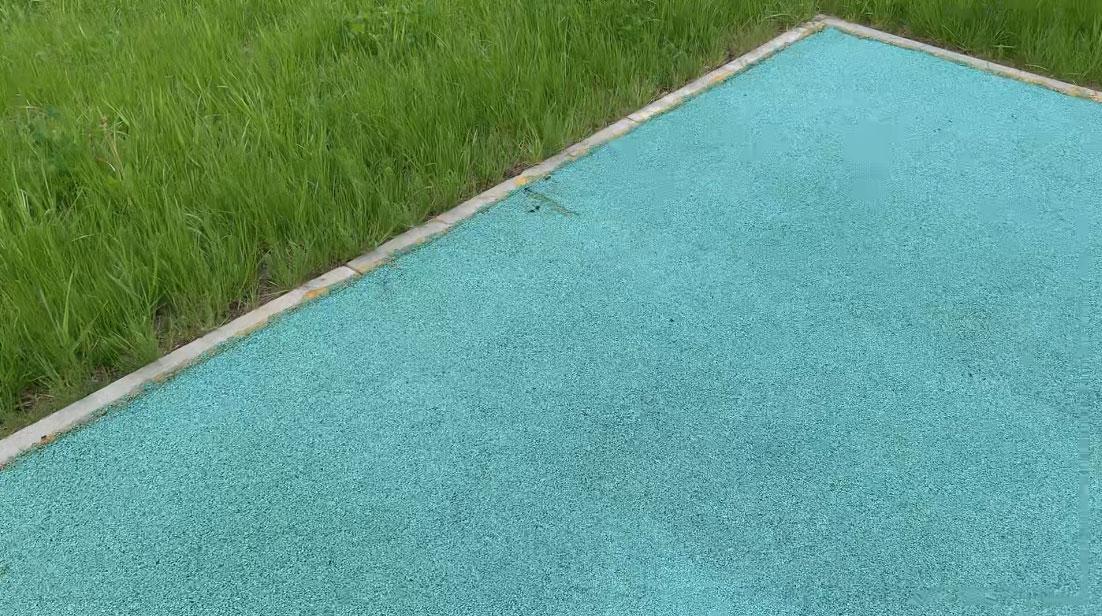

На площадке №2 я выявил разрыв ковра покрытия и признаки его последующего ремонта. Разрыв начинается у бортового камня и направлен перпендикулярно ему. По материалам в зоне разрыва не прослеживаются просадки основания либо дефекты верхнего слоя покрытия, которые могли бы объяснить разрыв в результате эксплуатационных нагрузок. С учётом расположения и характера разрыва я считаю вероятным, что он возник при механическом воздействии, характерном для демонтажа (снятия) покрытия.

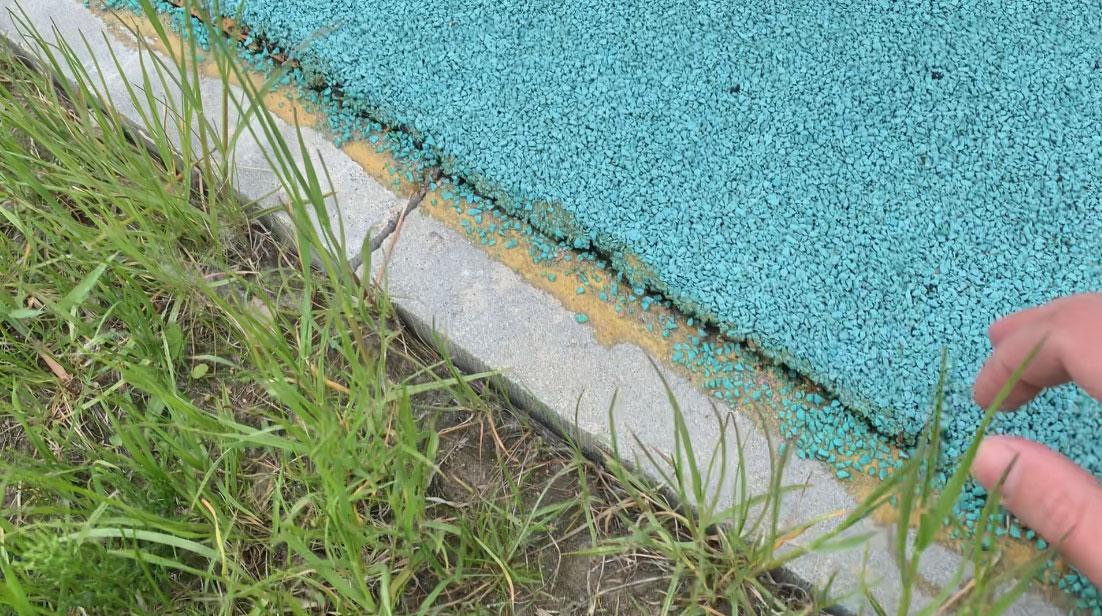

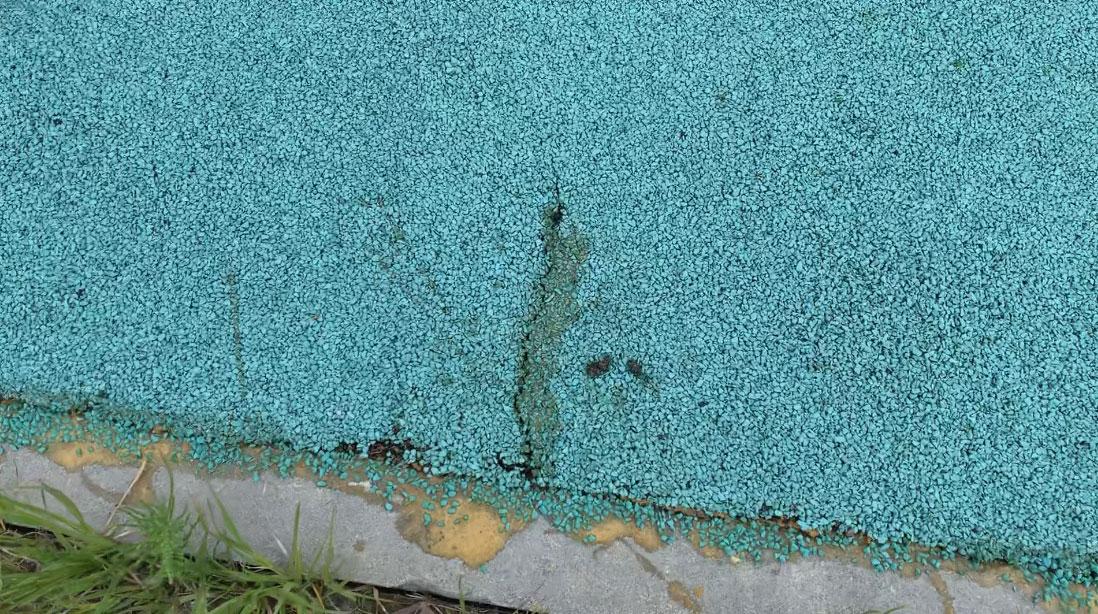

В отдельных зонах примыкания к бортовым камням, а также в зоне ремонта разрыва я отметил следы клеящих составов. Для первоначального устройства бесшовного покрытия по типовой технологии такие следы в узле примыкания и по ремонтному шву являются косвенным подтверждением того, что выполнялись дополнительные работы по приклейке/подклейке уже после монтажа.

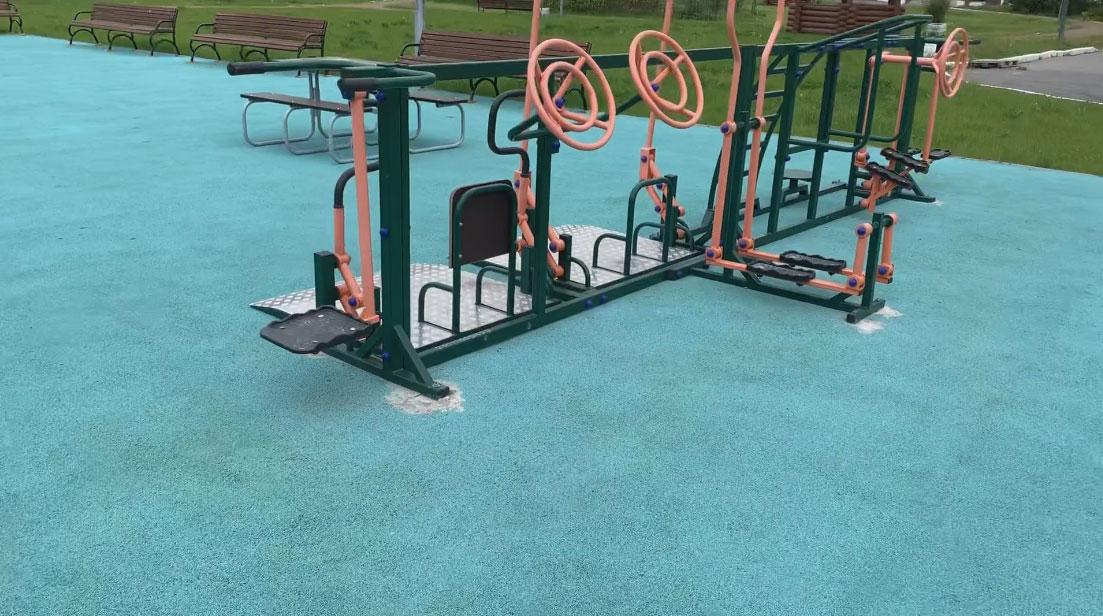

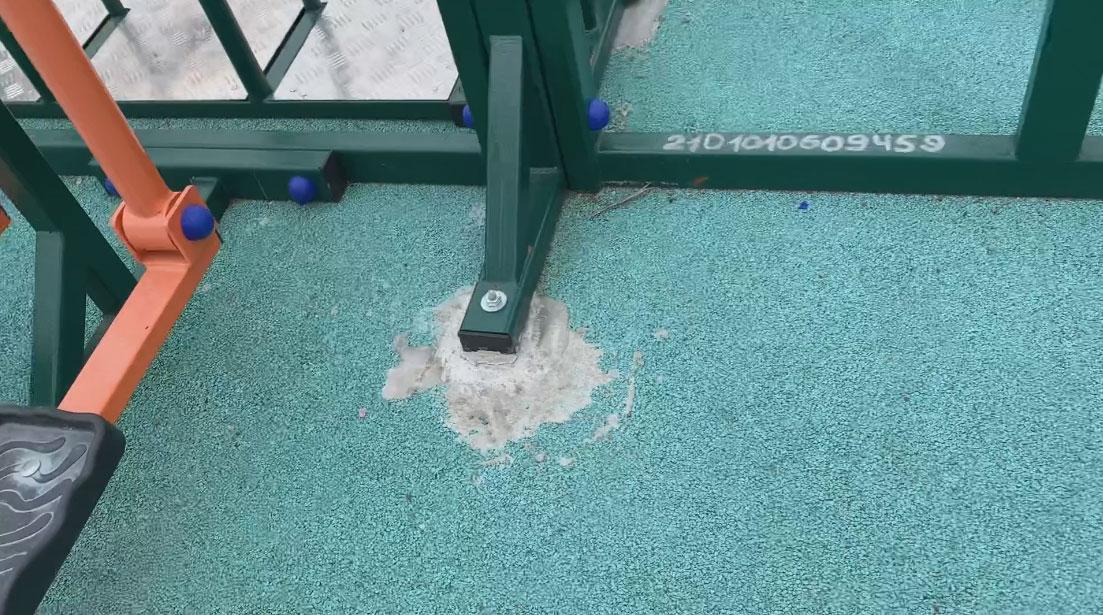

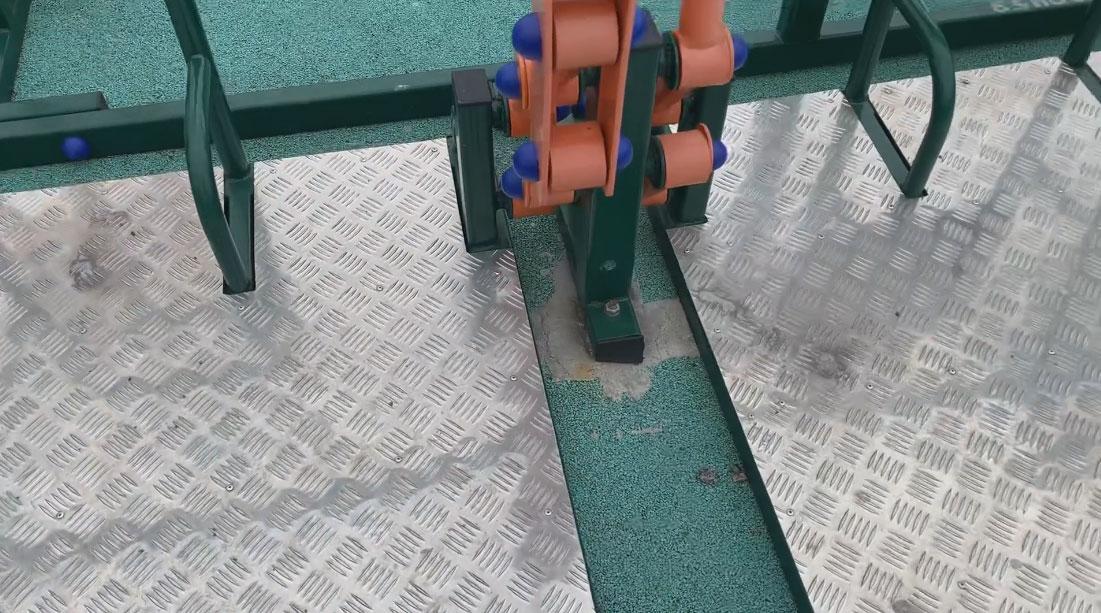

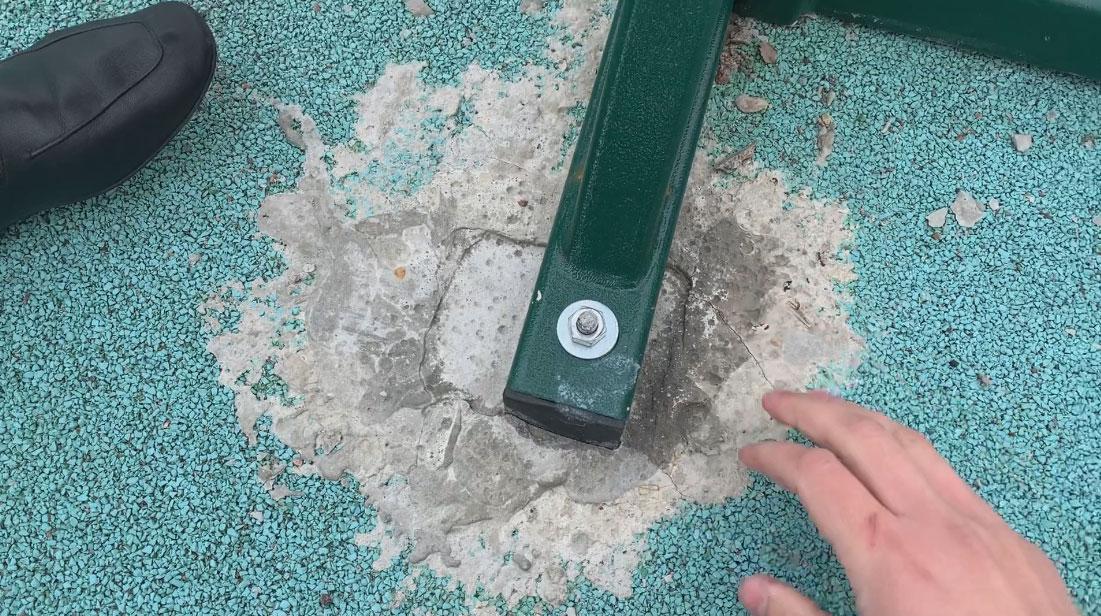

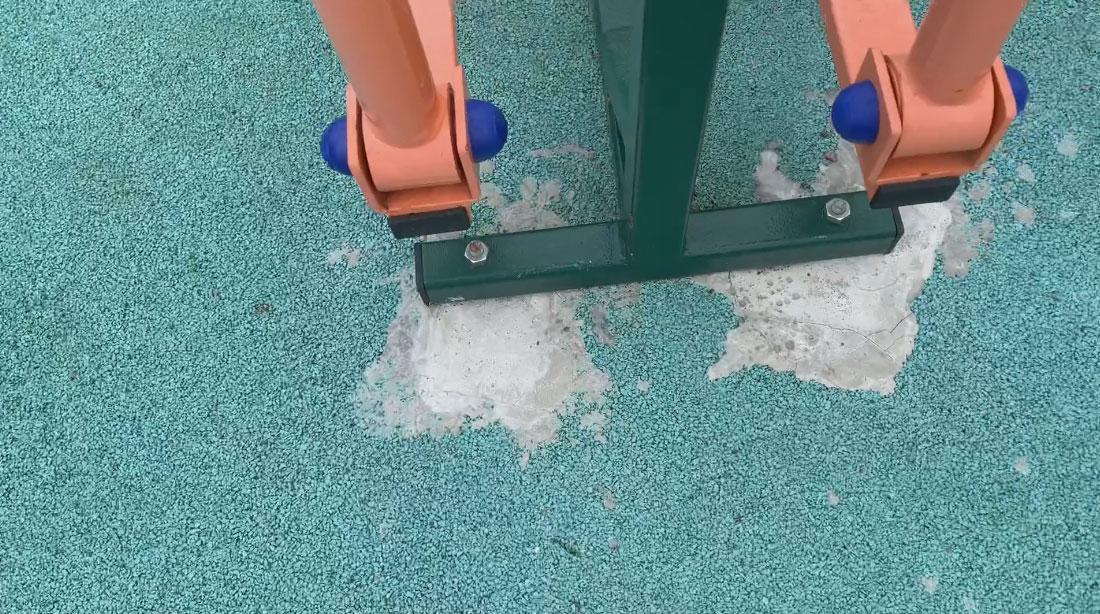

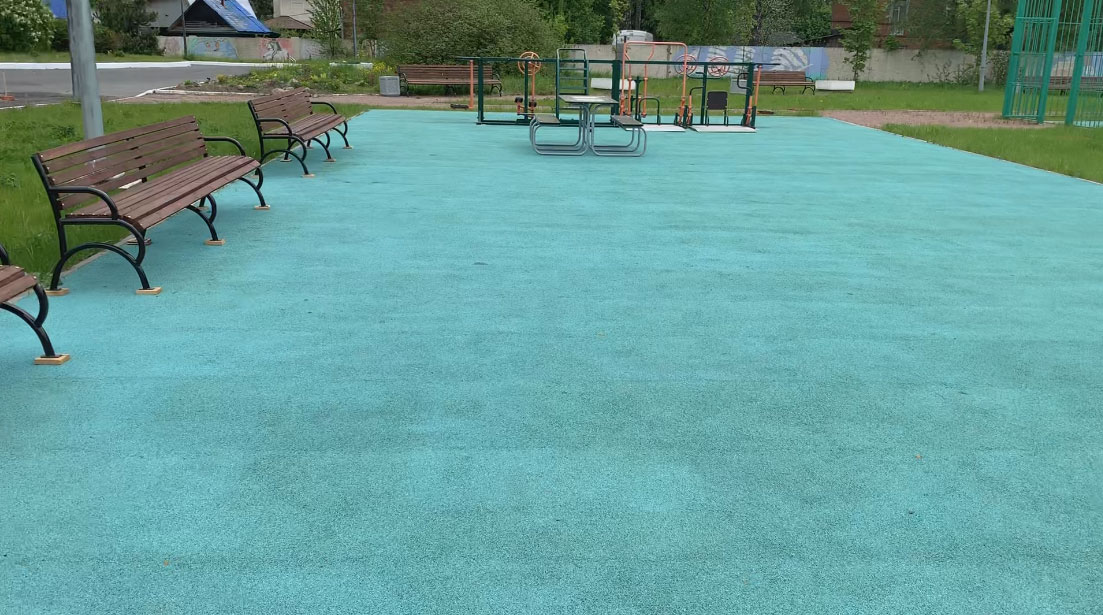

Отдельно я проанализировал материалы по тренажёрному комплексу на площадке №2. Я установил, что опорные конструкции смонтированы на закладные детали бетонных фундаментных блоков. Выполнить установку закладных деталей при наличии бесшовного покрытия возможно либо путём вскрытия покрытия на значительной площади под каждый блок, либо путём демонтажа покрытия со всей площади с последующим восстановлением. При этом по материалам не фиксируются характерные обширные зоны вскрытий в местах установки опор. С учётом данного обстоятельства я допускаю, что одной из причин демонтажа покрытия на площадке №2 могла быть необходимость монтажа закладных деталей фундаментных блоков.

По результатам анализа и сопоставления представленных материалов я установил, что признаки, свидетельствующие о демонтаже (снятии) универсального покрытия на основе резиновой крошки после его монтажа 25.12.2017 года, имеются.

2) Следы механических повреждений и нарушений эксплуатации

При ответе на второй вопрос я исходил из того, что часть признаков механического воздействия и нарушений эксплуатации уже установлена мной при рассмотрении первого вопроса. К таким признакам относятся следы подрезки кромки покрытия, наличие зазоров по периметру с заполнением монтажной пеной и клеящими составами, разрыв покрытия на площадке №2 и следы его ремонта, а также признаки вмешательства в ковер покрытия при установке тренажёрного комплекса с последующей заливкой цементным раствором поверх покрытия. Указанные повреждения по своему характеру являются следствием механических воздействий и не относятся к типовым дефектам “естественного старения” покрытия.

Далее я проверил наличие дополнительных признаков, которые указывают именно на эксплуатационные воздействия и локальные механические повреждения.

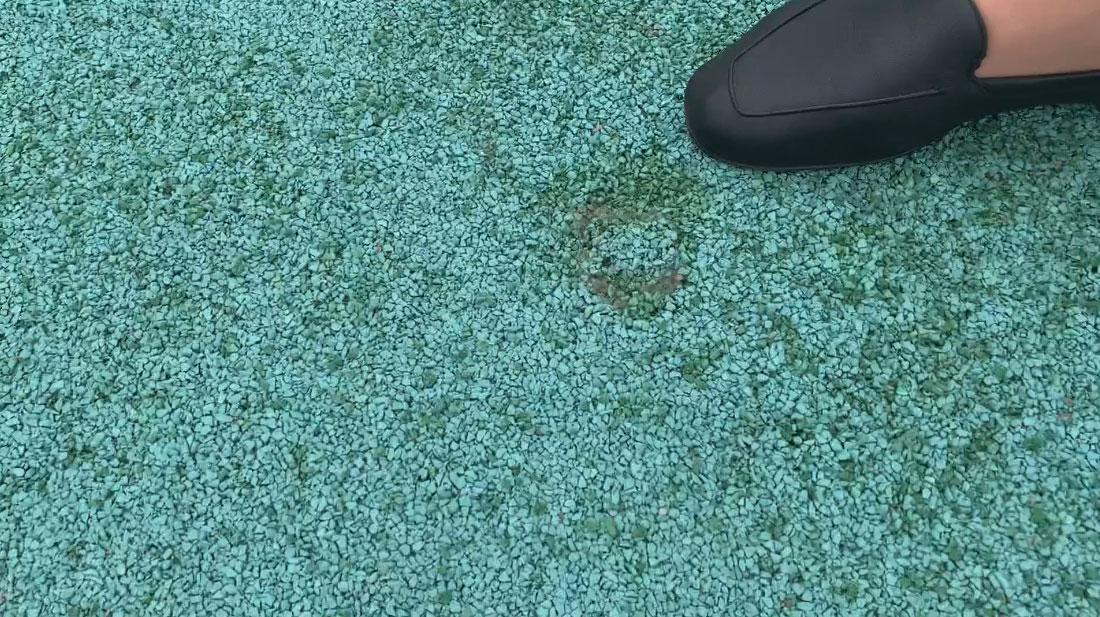

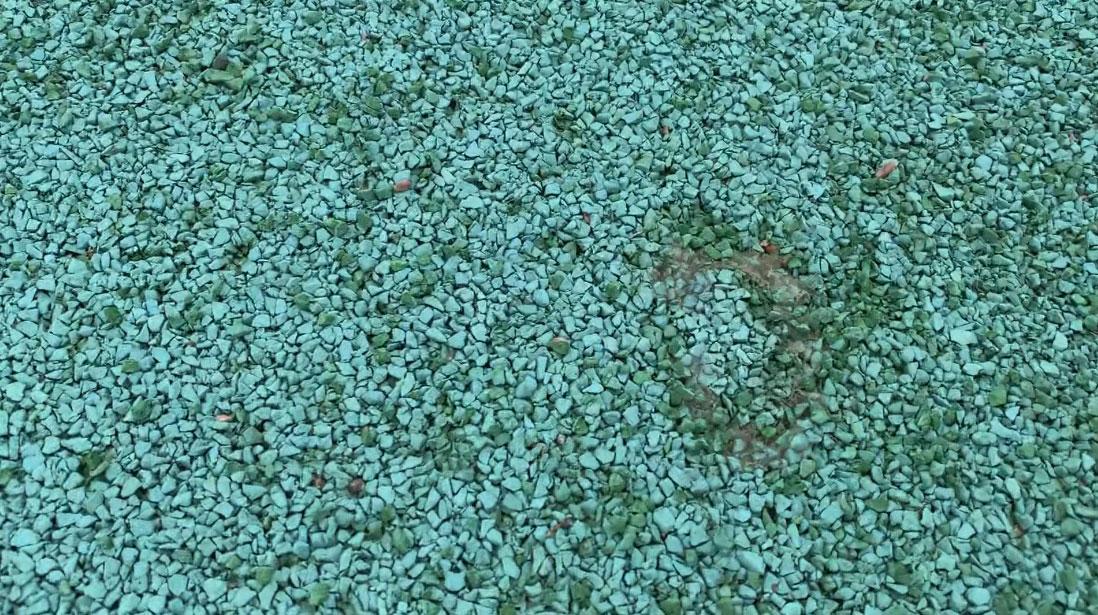

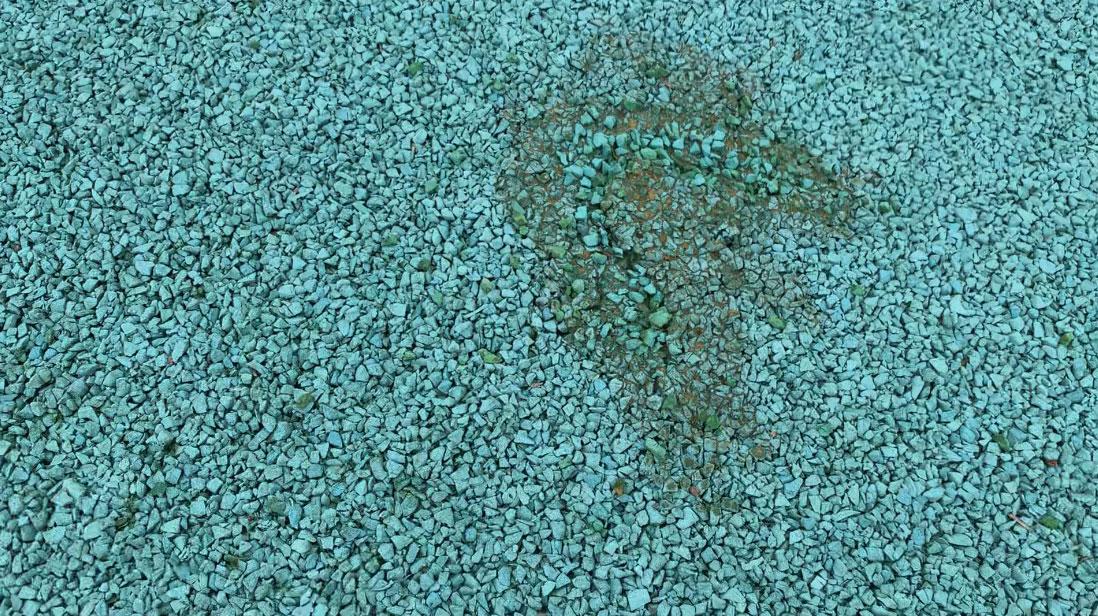

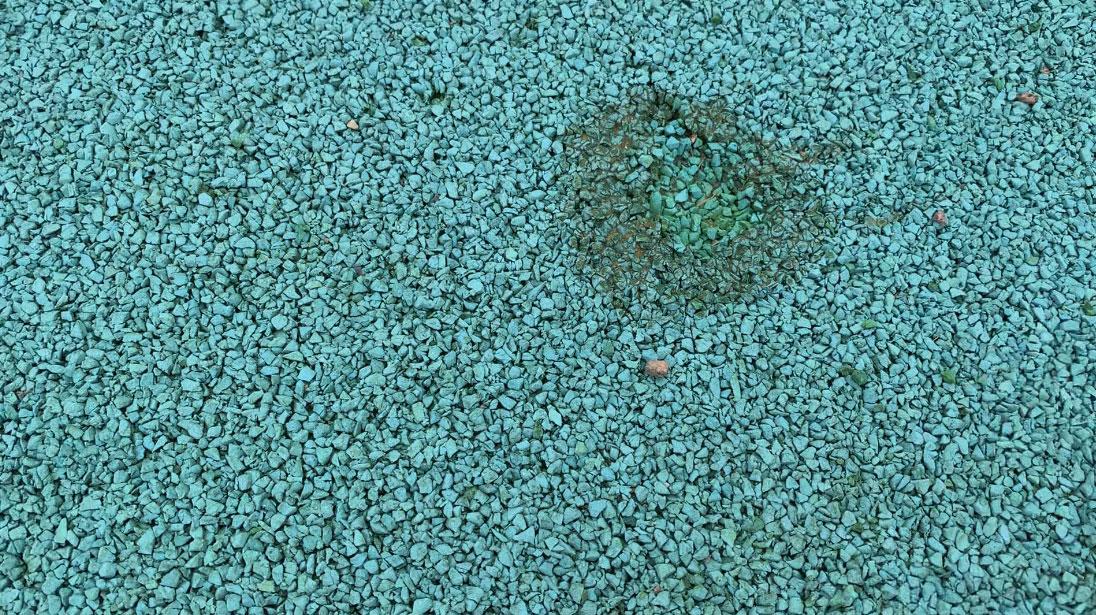

На поверхности покрытия я выявил участки, где повреждения заделаны клеящими составами. По форме и размерам таких дефектов можно предположить продавливание покрытия твёрдым предметом, а также выполнение коротких дугообразных разрезов. Характер повреждений согласуется с воздействием твёрдых элементов, например металлической трубы круглого сечения, элементов монтируемых металлоконструкций либо строительного инструмента.

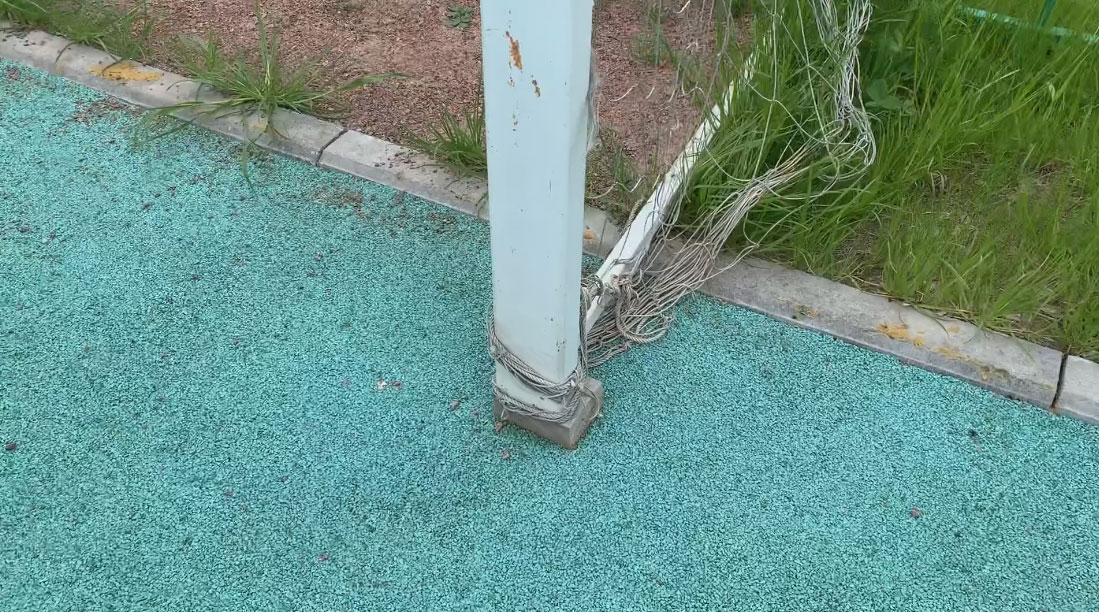

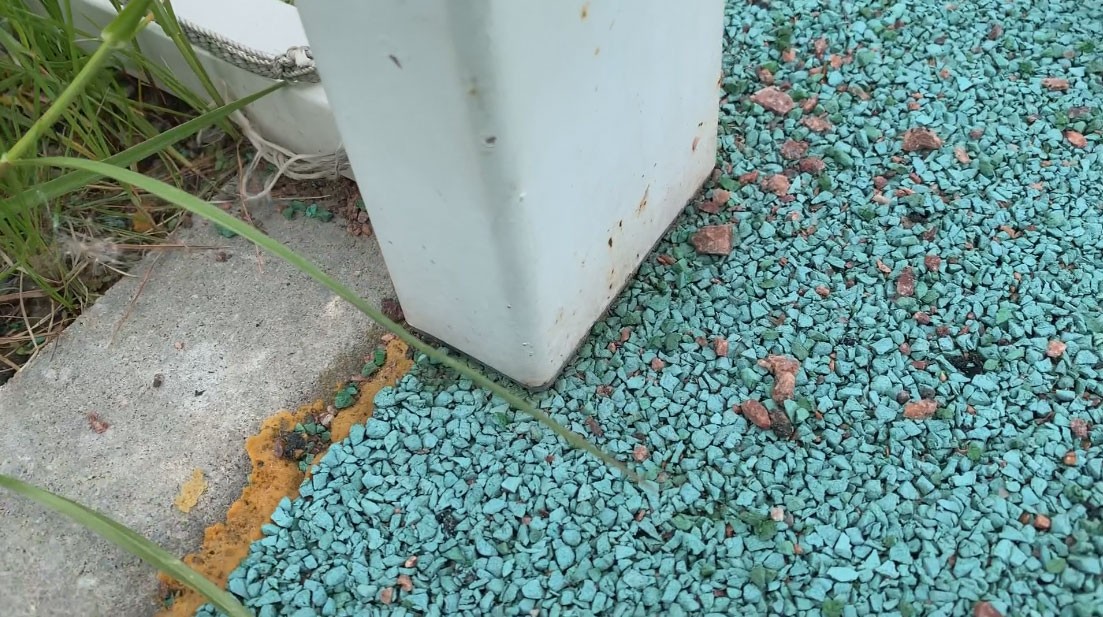

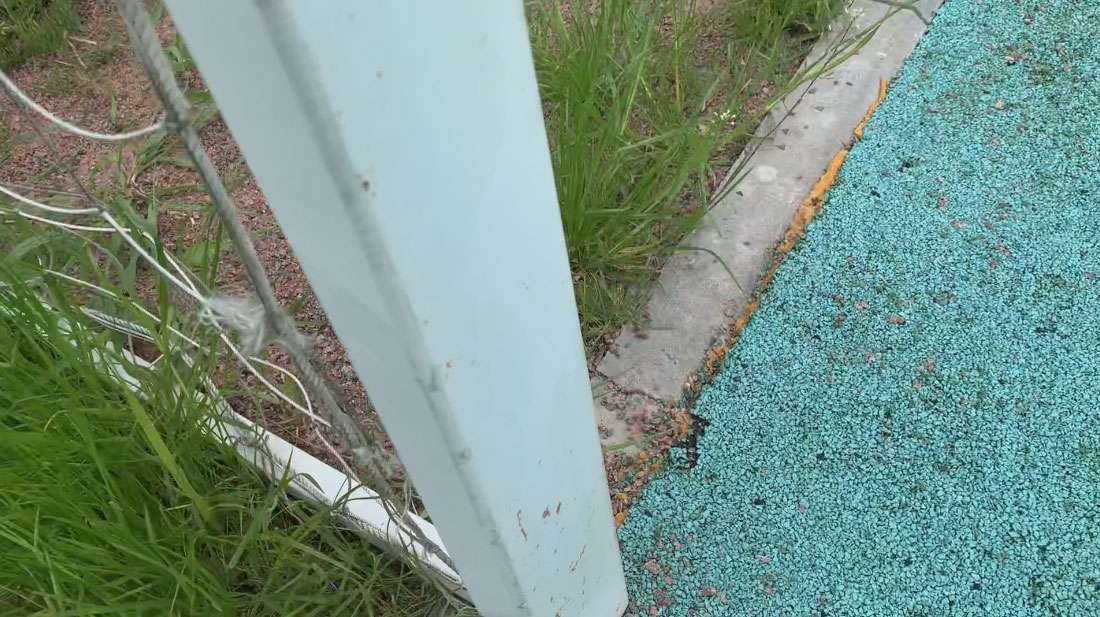

В ходе анализа материалов по площадке №1 я установил наличие на поверхности покрытия твёрдых частиц гранитной крошки (гранитного отсева). Эксплуатация покрытия при наличии на поверхности таких частиц является нарушением правил эксплуатации, поскольку при вдавливании и перемещении по покрытию частицы с острыми гранями работают как абразив. Это приводит к разрушению полиуретанового связующего в верхнем слое и к отрыву гранул резиновой крошки от общей массы покрытия.

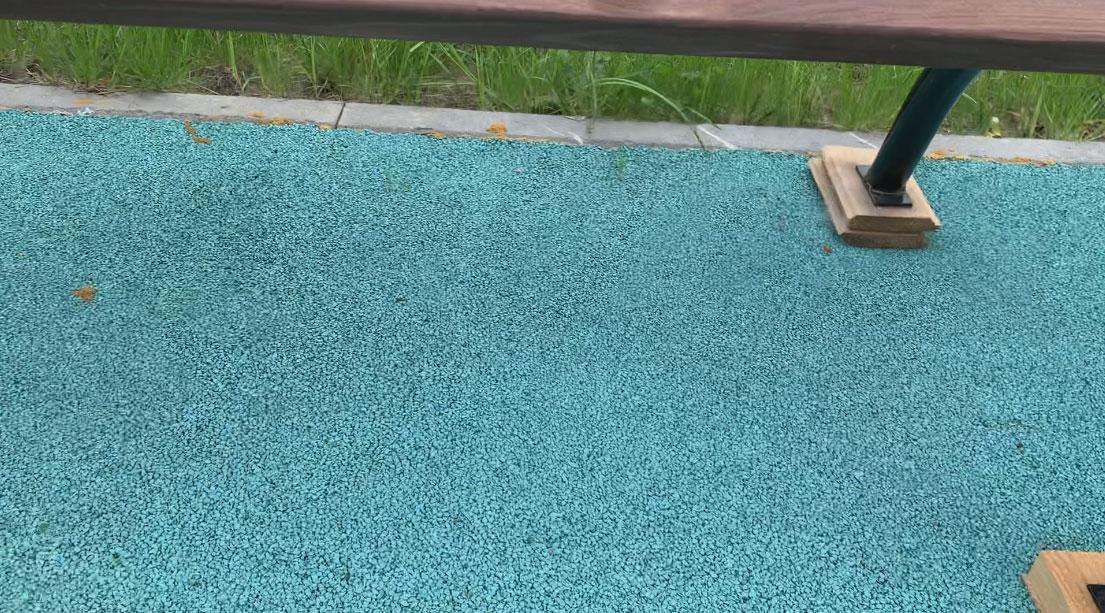

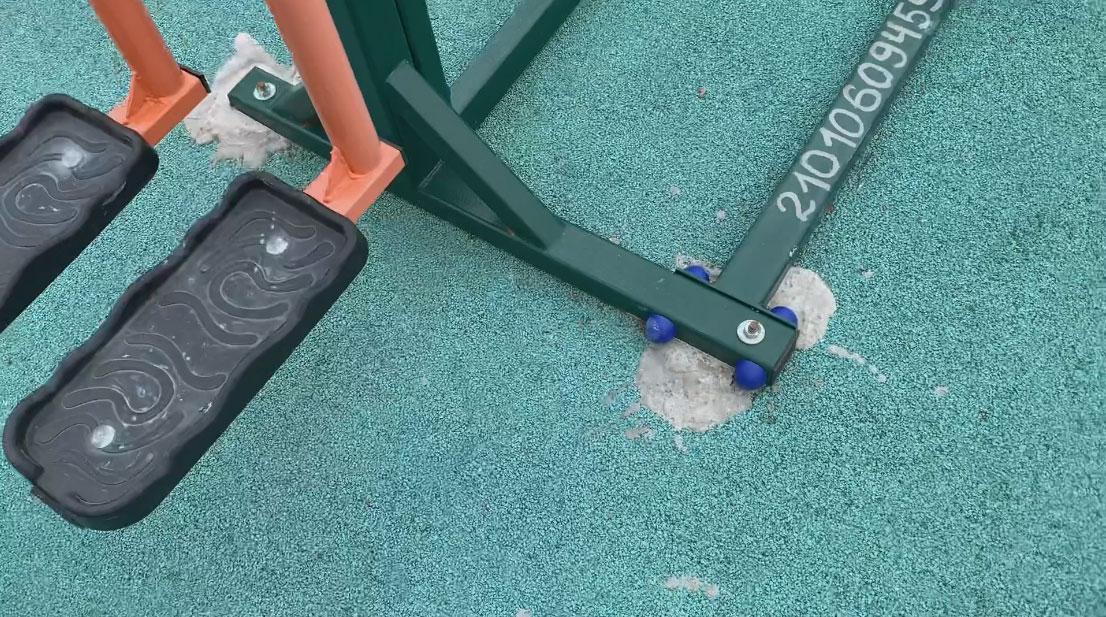

На поверхности покрытия зафиксированы пятна и следы монтажной пены, цементных растворов и клеящих составов. Наличие подобных загрязнений на травмобезопасном покрытии относится к нарушениям правил эксплуатации, поскольку такие составы ухудшают эксплуатационные свойства покрытия и, как правило, являются следствием выполнения работ на покрытии либо в непосредственной близости к нему без принятия мер защиты.

По результатам анализа и сопоставления представленных материалов я установил, что универсальное покрытие на основе резиновой крошки имеет следы механических повреждений и нарушения правил эксплуатации.

3) Демонтаж и обратный монтаж могли привести к утрате потребительских качеств

При ответе на третий вопрос я исходил из ранее установленного факта. По результатам анализа материалов по первому вопросу я пришёл к выводу, что признаки, свидетельствующие о демонтаже покрытия после монтажа 25.12.2017, имеются. При этом по контрольным материалам покрытие является двухслойным, слои имеют однородную плотную структуру, а адгезия между верхним и нижним (выравнивающим) слоем удовлетворительная.

Далее я оценивал, как именно демонтаж и последующая укладка “обратно” могут повлиять на эксплуатационные свойства покрытия, если основание площадок выполнено как набивное (из гранитного отсева), а нижний слой покрытия работает одновременно как выравнивающий.

Нижний слой покрытия предназначен не только для набора толщины, но и для компенсации неровностей основания. При первоначальном устройстве выравнивающий слой заполняет углубления и перепады набивного основания, формируя фактически “индивидуальный профиль” контакта покрытия с основанием. В случае демонтажа резиновый ковер отделяется от основания, а профиль набивного основания при этом изменяется. При обратной укладке ранее сформированный нижний профиль покрытия, как правило, уже не совпадает с актуальной геометрией основания. В результате нагрузка начинает передаваться на покрытие неравномерно: в отдельных зонах точечно, с повышенными локальными напряжениями. Такие условия создают предпосылки для деформаций покрытия и, при неблагоприятных обстоятельствах, для разрушения связей между гранулами резиновой крошки, склеенными полиуретановым связующим. Практическое проявление этого механизма обычно выражается в локальных разрывах, разрушении и выкрашивании финишного слоя.

По представленным материалам на площадке №2 зафиксирован разрыв ковра покрытия и следы его последующего ремонта. Данный разрыв ранее был отражён мной в исследовательской части при ответе на первый вопрос и является прямым ухудшением потребительских качеств покрытия, независимо от иных причин.

В рамках настоящего исследования, выполненного по фото- и видеоматериалам, у меня отсутствует техническая возможность выявить все скрытые дефекты, которые могли возникнуть при демонтаже и обратном монтаже покрытия. Вместе с тем, по совокупности установленных признаков демонтажа и с учётом описанного механизма работы покрытия на набивном основании, я считаю обоснованным вывод о том, что покрытие в результате демонтажа (снятия) и обратного монтажа могло полностью и/или частично утратить свои потребительские качества.

Чем заканчиваются такие вмешательства и почему это важно в споре

На практике у бесшовного покрытия есть одна особенность, которую часто недооценивают. Оно хорошо работает, пока сохраняется целостность ковра и нормальная “геометрия” узлов: примыкания, кромки, места обхода оборудования, зоны вокруг опор и закладных. Как только в этих местах начинают резать, подрывать, снимать, подклеивать или “заделывать по месту”, покрытие перестаёт быть единым инженерным элементом и превращается в набор участков с разными свойствами.

Что происходит после вмешательства

1) Кромка и примыкания становятся слабым местом.
После любых подрезок и локальных восстановлений по периметру меняется форма и плотность узла. Там появляются микрозазоры, локальные неплотности, “ступеньки” и участки с иным сцеплением. На первых порах это может выглядеть косметически, но именно в этих местах затем быстрее всего возникают повторные раскрытия, отслоения и новые ремонты. Это не “случайность”, а закономерность, потому что кромка испытывает больше всего температурных циклов, увлажнение и механические воздействия.

2) Возникает неравномерная работа покрытия под нагрузкой.
Когда покрытие один раз сняли и уложили обратно, либо когда его локально вскрывали и “закрывали” обратной заделкой, меняется контакт с основанием. Даже небольшие отличия дают эффект точечной нагрузки: часть площади начинает работать как опора, а рядом появляются зоны с провисанием или недостаточной поддержкой. На травмобезопасном покрытии это проявляется как ускоренный износ в отдельных пятнах: там быстрее разрушатся связи в верхнем слое, появляется выкрашивание, локальные разрывы, “лысины” по финишному слою.

3) Локальные ремонты почти всегда создают границы напряжений.
Заплатки, подклейки и “заливки” редко повторяют свойства исходного ковра. Обычно ремонтный участок получается более жёстким или, наоборот, менее прочным. На границе “старое/ремонт” появляются концентрации напряжений, и дефекты затем развиваются либо по краю ремонта, либо рядом, в зоне перехода. Поэтому даже при добросовестном ремонте покрытие часто “начинает сыпаться” не в одном месте, а цепочкой.

4) Загрязнения и следы строительных составов ухудшают эксплуатацию не только внешне.
Монтажная пена, растворы, клеевые составы, твёрдые включения на поверхности — не просто эстетика. Это либо прямое механическое повреждение, либо условия для ускоренного разрушения финишного слоя. Твёрдые частицы, попадая под нагрузку, работают как абразив. А клеевые и ремонтные составы создают участки с изменённой поверхностью и адгезией, где покрытие “стареет” по другой траектории.

Что это давало для защиты позиции

В гарантийном споре необходимо показать, почему нельзя автоматически приписать все дефекты качеству монтажа. Как только зафиксированы вмешательства, ремонты и следы работ по месту, меняется предмет обсуждения.

Во-первых, появляется альтернативная причинная линия, которую нужно учитывать. Суду и оппоненту становится сложнее удерживать простую конструкцию “дефект = монтаж”. Возникает необходимость рассматривать, что происходило с покрытием после сдачи, были ли вмешательства, и могли ли они повлиять на свойства.

Во-вторых, ответственность становится вопросом конкретных обстоятельств. Если покрытие трогали, снимали, вскрывали под оборудование, выполняли работы на поверхности, то часть последствий может быть связана именно с этими действиями. В таких ситуациях важно обсуждать не “качество покрытия вообще”, а причинно-следственную связь по каждому типу дефекта и по каждому участку.

В-третьих, это влияет на оценку доказательств. Когда объект недоступен для натурного обследования, особенно важно опираться на то, что можно проверить по материалам: повторяемость признаков, логичность расположения дефектов, следы ремонтов, характер узлов. Тогда заключение работает как понятная техническая картина для суда и переговоров, а не как спор мнений.

Когда можно обойтись исследованием по фото и видео

Дистанционный формат не заменяет выезд и инструментальные замеры. Но в ряде ситуаций он реально работает, если задача понятная, а материалы фиксируют признаки, которые можно проверить.

Типовые кейсы, когда без доступа всё равно можно сделать полезное заключение:

На объект не пускают. Закрытая территория, режимный объект, конфликт сторон, управляющая организация или собственник не оформляют допуск.
Объект далеко или нужен быстрый документ для суда. Когда ждать выезда дорого по времени, а позицию нужно формировать уже сейчас.
Дефекты уже частично устранены. Остались фото/видео до ремонта, переписка, акты, и по ним можно оценить характер дефектов и вмешательств.
Нужно разобрать конкретные вопросы. Например, признаки демонтажа, следы ремонта, механические повреждения, несоответствия в узлах, логика “что могло к чему привести”.
Нужно подготовиться к очному обследованию. Дистанционно можно определить, какие места критичны, какие вскрытия и замеры понадобятся, какие документы запросить.

Что можно прислать, если объект показать нельзя? Чтобы выводы были сильными, нужны не “красивые фото”, а материалы, которые позволяют привязать дефект к месту, времени и масштабу:

Общий обзор: видео обхода объекта одним дублем без склеек, 1–3 минуты; панорамы и общий вид с ориентирами.
Крупные планы дефектов: фото каждого дефекта с расстояния 1–2 м и затем крупно; несколько ракурсов, чтобы было видно кромки, примыкания, швы, ремонтные зоны.
Размеры и масштаб: рулетка или линейка в кадре; для трещин, разрывов, отслоений, зазоров, пятен, заплаток.
Привязка к месту: схема от руки или план с отметками “где что снято”; на видео проговорить, где вы находитесь “угол, вход, бортовой камень, опора, тренажёр”.
Исходники: по возможности исходные файлы фото и видео без пересохранения в мессенджерах; если отправляете через мессенджер, лучше “как файл”, а не “как фото”.
Даты и история: когда выполнены работы, когда заметили дефекты, были ли ремонты и кем, скриншоты переписки, претензий, актов, если они есть.

Если есть возможность, добавьте 10–15 фото “фоновых”: чистые участки покрытия рядом с дефектами. Это помогает сравнивать.
